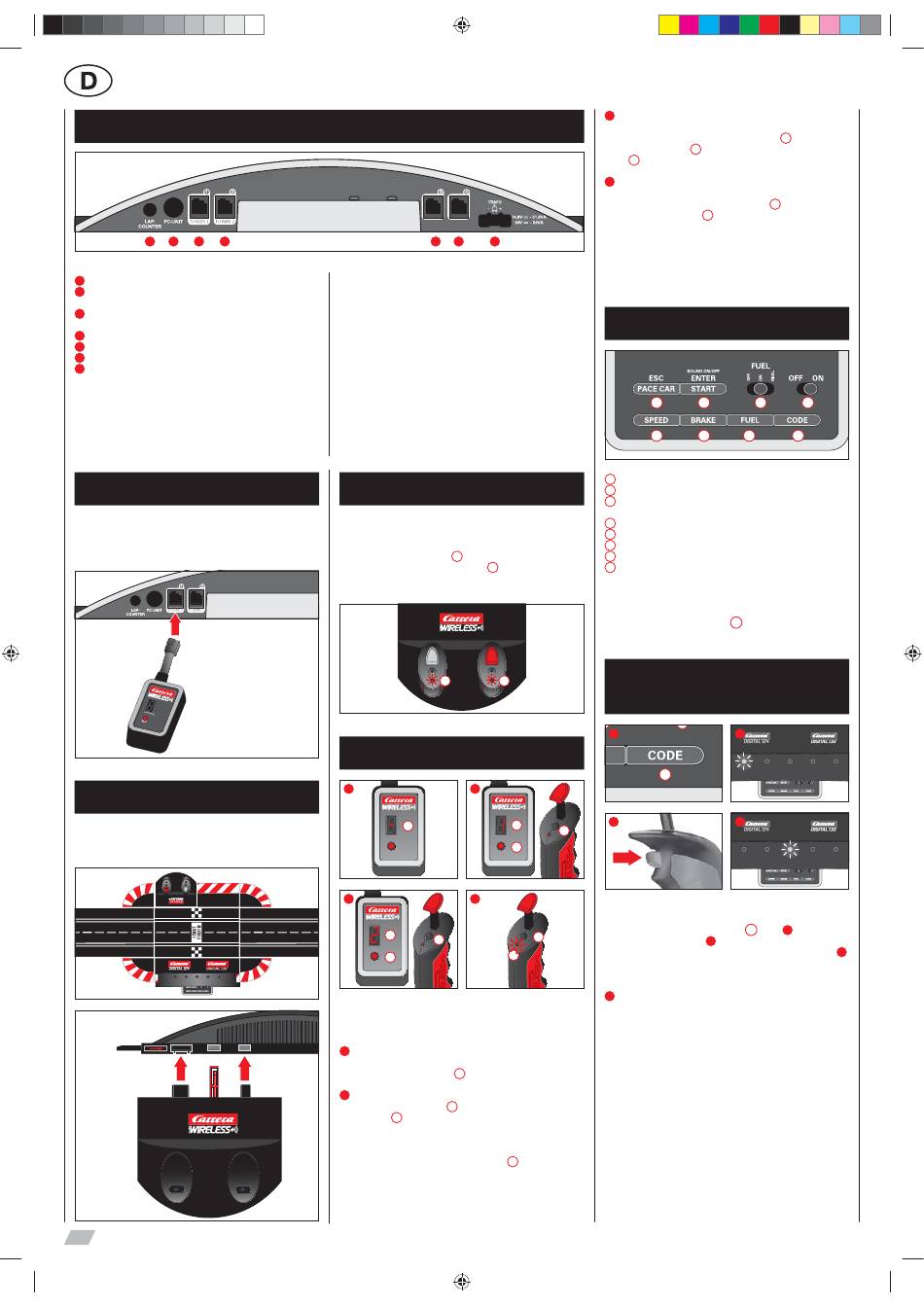

Anschlüsse Control Unit
1
2
3
4
Anschlüsse (von links nach rechts):
Anschluss für Rundenzähler 20030342
1
Anschluss für Carrera AppConnect 20030369, PC-Unit oder
2
Lap Counter 20030355
Anschlussbuchse 1 für Handregler, Handreglererweiterungsbox
3
oder WIRELESS+-Empfänger
Anschlussbuchse 2 für WIRELESS-Tower 20010108
4
Anschlussbuchse 3 für Handregler
5
Anschlussbuchse 4 für Handregler
6
Anschluss für DIGITAL 124 / DIGITAL 132 Netzteil
7
Allgemeine Hinweise zu den Anschlussbuchsen 1-4:
Sofern ein WIRELESS+ Empfänger verwendet wird, ist dieser mit der
Anschlussbuchse 1 zu verbinden. Wahlweise kann ein WIRELESS
Tower 20010108 mit Anschlussbuchse 2 verbunden werden. Wird
nur der WIRELESS+ Empfänger verwendet, ist die Anschlussbuch-
se 2 nicht zu belegen.
Anschluss des Receivers
Schließen Sie den Receiver gemäß Symbolabbildung an einer der
beiden Buchsen der Control Unit an, die mit Tower 1 und Tower 2
gekennzeichnet sind. Für den Betrieb von 4 WIRELESS+ Handreg-
lern wird nur ein 2,4 GHz Receiver benötigt.
Symbolabbildung
Anschluss der Ladestation
Die Ladestation wird an der Rückseite der Control Unit angeschlos-
sen. Um die Ladestation an einer anderen Stelle der Bahn zu plat-
zieren wird die Adapter Unit 20030360 benötigt.
Rückansicht
Control Unit
6
5
6
7
An den Anschlussbuchsen 3 und 4 können dann zusätzlich kabel-
gebundene Handregler verwendet werden. Bitte beachten Sie, dass
diese dann die Adressen 5 und 6 nutzen.
Bei Verwendung der Handreglererweiterungsbox 20030348 ist die-
se mit der Anschlussbuchse 1 zu verbinden. Die Zuordnung der
Fahrzeugadressen erfolgt dann wie nachfolgend angegeben:
• Handreglererweiterungsbox = Adressen 1, 3 und 4
• Anschlussbuchse 2 = Adresse 2
• Anschlussbuchse 3 = Adresse 5
• Anschlussbuchse 4 = Adresse 6
Hinweis:
Eine Kombination von WIRELESS und Handreglererweiterungsbox
ist nicht möglich!
Bitte beachten Sie, dass bei DIGITAL 124 die Anzahl der Fahrzeuge
auf maximal 4 begrenzt ist!
Laden der Handregler
Vor dem ersten Betrieb sollten die WIRELESS+ Handregler voll-
ständig aufgeladen werden. Stellen Sie hierfür die Handregler in
die Ladeschale und schalten Sie die Bahn ein. Während des La-
devorgangs blinken die LED's
der Handregler. Nach Abschluss
1
des Ladevorgangs leuchten die LED's
permanent. Durch die
1
Verwendung eines Lithium-Polymer-Akkus ist ein Nachladen des
Handreglers jederzeit möglich.
1
1
Binding-Prozess
1
2
1
CHANNEL
CHANNEL
SET
SET
3
4
1
3
CHANNEL
1
2
SET
Damit die Handregler zur Steuerung der Fahrzeuge genutzt werden
können, müssen Sie einmalig an den Receiver „gebunden" werden.
Schalten Sie dazu die Bahn ein.
1
Der Receiver signalisiert Betriebsbereitschaft durch umlaufendes
Leuchten der Segmentanzeige
.
1
2
Drücken Sie den SET-Knopf
einmal, bis die Zahl 1 in der Seg-
2
mentanzeige
erscheint. Die angezeigte Zahl ist die spätere
1
Adresse des Fahrzeuges. Durch weiteres Drücken des Knopfes
kann zur nächsten Adresse geschaltet werden.
Drücken Sie nun einmal den Binding-Knopf
3
te des Handreglers. Der Handregler signalisiert den erfolgreichen
Binding-Prozess durch Blinken der LED während der Receiver dies
durch umlaufendes Leuchten der Segmente anzeigt. Der Binding-
Prozess ist damit abgeschlossen und der Handregler kann verwen-
det werden.
3
Zum Binden des zweiten Handreglers gehen Sie auf die gleiche
Weise vor. Drücken Sie zweimal den SET-Knopf
bis die Zahl 2 erscheint
Knopf
des zweiten Handreglers.
3
4
Um sich die eingestellte Adresse des Handreglers anzeigen zu las-
sen, drücken Sie einmal den Binding-Knopf
des Handreglers. Die LED
Adresse.
Bei Nichtbetätigung des Handreglers, schaltet sich dieser nach ca.
20 Sek. selbstständig in den Stromsparmodus. Durch Drücken des
Stössels bzw. der Weichentaste kann der Handregler wieder akti-
viert werden.
Bedienelemente Control Unit
4
5
Ein-/Ausschalter
1
Schalter für Tankfunktion
2
Start-Taste für Rennstart / Bestätigungstaste für
3
Programmierung
Taste für Pace Car / Abbruch der Programmierung
4
Taste zur Einstellung der Grundgeschwindigkeit
5
Taste zur Einstellung des Bremsverhaltens
6
Taste zur Einstellung des Tankinhalts
7
Programmiertaste für Fahrzeuge
8
Allgemeine Hinweise zur Bedienung
Einige Tasten sind mehrfach belegt. Das Einstellen einiger Funk-
tionen erfolgt über Tastenkombinationen. Sämtliche Programmier-
vorgänge können über die Taste
chen werden. Weitere Details fi nden Sie im weiteren Verlauf.
Codierung/Programmierung
der Fahrzeuge auf die
entsprechenden Handregler
2
1
1
1x
8
3
1
3
2
Stellen Sie das zu codierende Fahrzeug auf die Bahn und schalten
Sie die Control Unit ein.
Drücken Sie einmal die Taste „Code"
2
beginnt zu leuchten, Abb.
die Weichentaste an dem entsprechenden Handregler, Abb.
Bei Fahrzeugen mit Beleuchtung beginnen die Lichter zu blinken
und an der Control Unit leuchten die LEDs 2-4 nacheinander auf.
Nach erfolgter Codierung leuchtet die mittlere LED permanent (Abb.
) und das Fahrzeug wurde dem Handregler zugewiesen.
4
Hinweis: Bei dieser Art der Codierung darf sich immer nur das zu
codierende Fahrzeug auf der Bahn befi nden.
auf der Obersei-
am Empfänger,
2
. Drücken Sie anschließend den Binding-
1
auf der Oberseite
2
blinkt entsprechend der eingestellten
1
3
2
1
6
7
8
„ESC/PACE CAR" abgebro-
4
2
4
8
, Abb.
1
; die erste LED
. Drücken Sie anschließend einmal
2
.
3
