Betriebsanleitung Winkelbohrmaschine WB 10-1 PRO
Stand 11.07.2019
4.

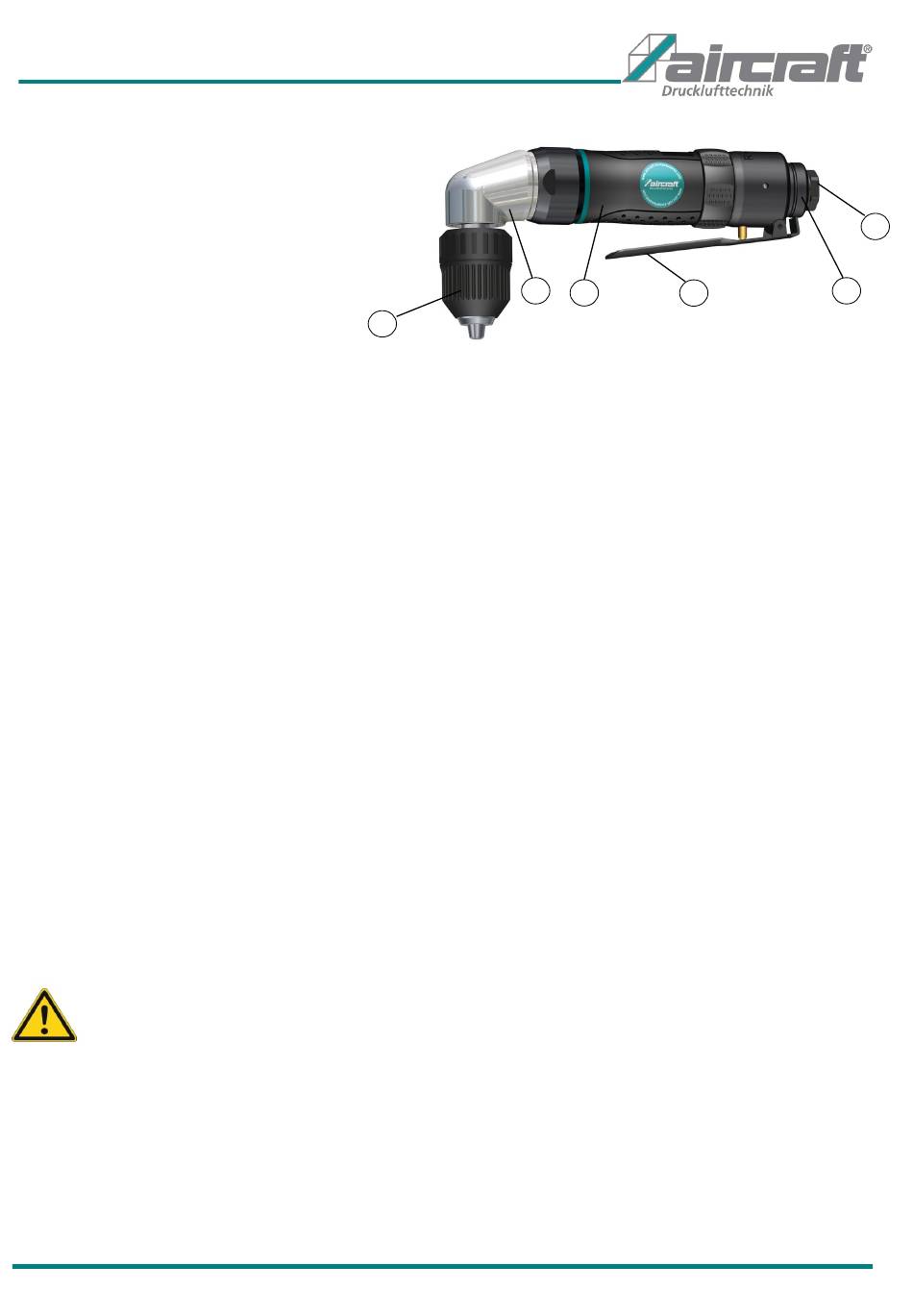

Bedienelemente

1 Schnellspannbohrfutter
2 Winkelvorsatz
3 Gehäuse
4 Betätigungshebel
5 Abluftdüse
6 Druckluftanschluss
5.

Bedienung

5.1 Inbetriebnahme
Für das Betreiben der Winkelbohrmaschine benötigen Sie einen Kompressor mit mindestens 100 Liter/min
Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt, kondensat-
frei und ölvernebelt sein.
Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial-Druckluftöl in den Luftanschluss
des Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden ist. Schrauben Sie den Stecknip-
pel in den Druckluftanschluss (Pos.6). Führen Sie den gewünschten Bohrer (max.10mm) in das Schnell-
spannbohrfutter (Pos.1) ein. Um einen festen Sitz des Bohrers zu gewährleisten, muss dieser mit dem
Bohrfutter festgespannt werden. (Bohrfutter wird unten gehalten und oben fest nach rechts gedreht) Zum
Wechseln des Bohrers trennen Sie das Werkzeug von der Druckluftquelle. Lösen Sie die Spannbacken im
Bohrfutter (Bohrfutter wird unten gehalten und oben nach links gedreht).
5.2

Benutzen der Winkelbohrmaschine WB 10-1 PRO

1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel: „Technische Daten") nicht überschritten wird.
2. Schließen Sie die Winkelbohrmaschine WB 10-1 PRO an die geeignete Druckluftquelle an. Verbinden
Sie das Werkzeug mit einem flexiblen Druckluftschlauch, der eine Schnellkupplung besitzt.
Drücken Sie den Druckluftanschluss der Winkelbohrmaschine WB 10-1 PRO in die Schnellverschlusskupp-
lung. Die Verriegelung erfolgt automatisch. Führen Sie die Winkelbohrmaschine an das zu bearbeitende
Werkstück heran. Durch Betätigung des Betätigungshebel (Pos.4) wird die Winkelbohrmaschine in Betrieb
gesetzt. Um die Verriegelung wieder zu lösen, muss die Winkelbohrmaschine WB 10-1 PRO an den
Druckluftschlauch gedrückt, und die Kupplungshülse der Schnellverschlusskupplung zurückgezogen wer-
den. Halten Sie hierbei Druckluftschlauch und Winkelbohrmaschine fest in der Hand, um ein Wegschlagen
zu verhindern!
3. Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
- je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss
geben.
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
