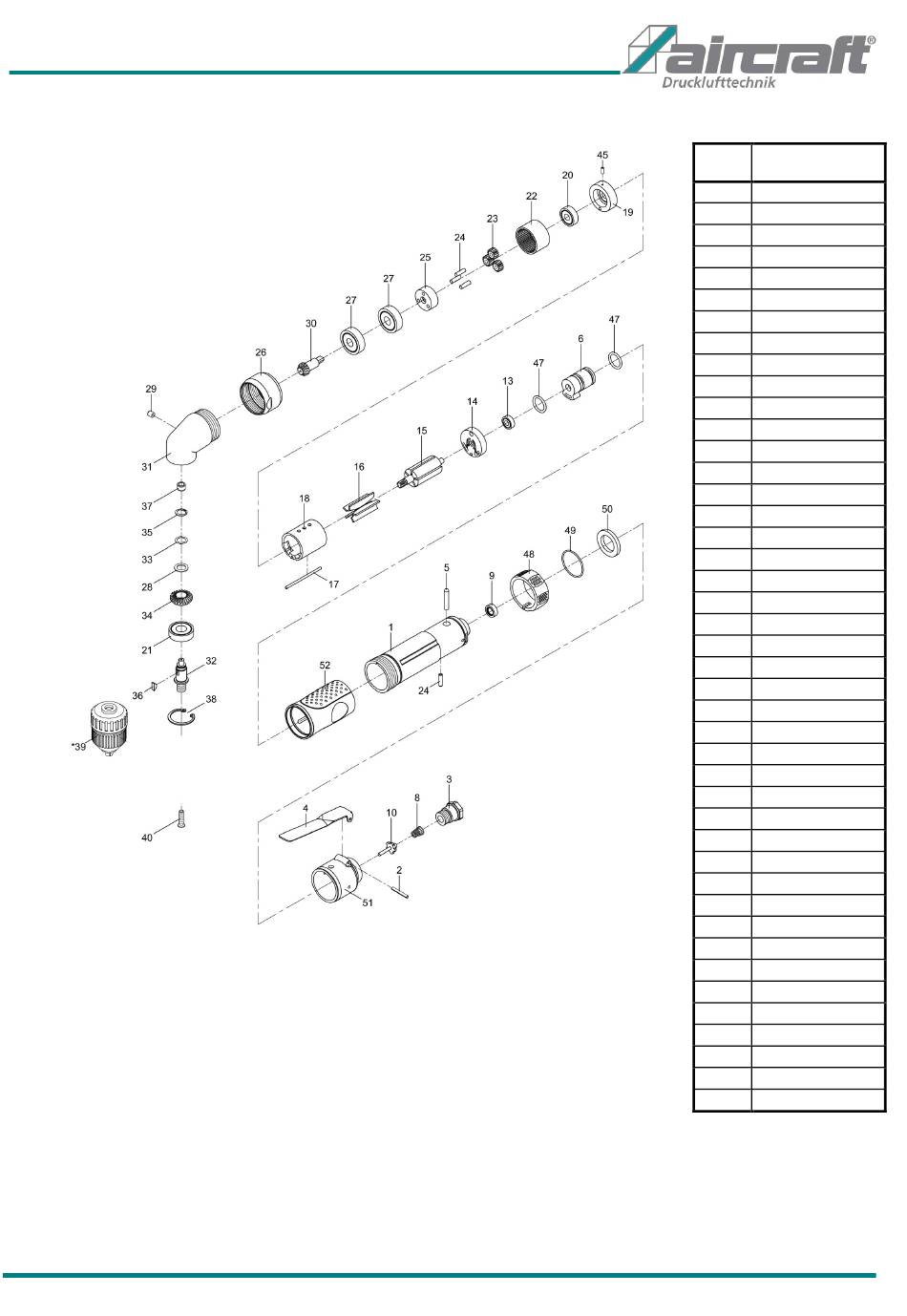

Explosionszeichnung Winkelbohrmaschine WB 10-1 PRO

Für die Ersatzteilbestellung verwenden Sie bitte folgende Angaben:
Beispiel:
Betätigungshebel
Es muss der
Betätigungshebel
werden. Der
Bei der Ersatzteil-Bestellung eine Kopie der Ersatzteilzeichnung mit gekennzeichnetem Bauteil (
und markierter Positionsnummer (4) an den Vertragshändler bzw. an die Ersatzteilabteilung schicken und die folgenden
Angaben mitteilen:
Gerätetyp:
Artikelnummer:
Positionsnummer:
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
Winkelbohrmaschine WB 10-1 PRO
für die
hat in der Ersatzteilzeichnung die Positionsnummer 4.
Winkelbohrmaschine WB 10-1 PRO
2404120
4
Pos. Bezeichnung
01 Gehäuse
02 Stift
03 Luftanschluss
04 Betätigungshebel
05 Stift
06 Ventil
08 Feder
10 Ventilstück
13 Kugellager
14 Endplatte
15 Rotor
16 Rotorblätter
17 Stift
18 Zylinder
19 Endkappe
20 Kugellager
21 Kugelager
22 Zahnrad
23 Zahnräder
24 Stift
25 Spindel
26 Ringmutter
27 Lager
28 Scheibe
29 Verschluss
30 Getrieberad
31 Winkelgehäuse
32 Spindel
33 Scheibe
34 Zahnrad
35 Sprengring
36 Kappe
37 Lager
38 Sicherungsring
39 Spannfutter
40 Schraube
45 Stift
47 O-Ring
48 Ring
49 O-Ring
50 Scheibe
51 Abdeckung hinten
