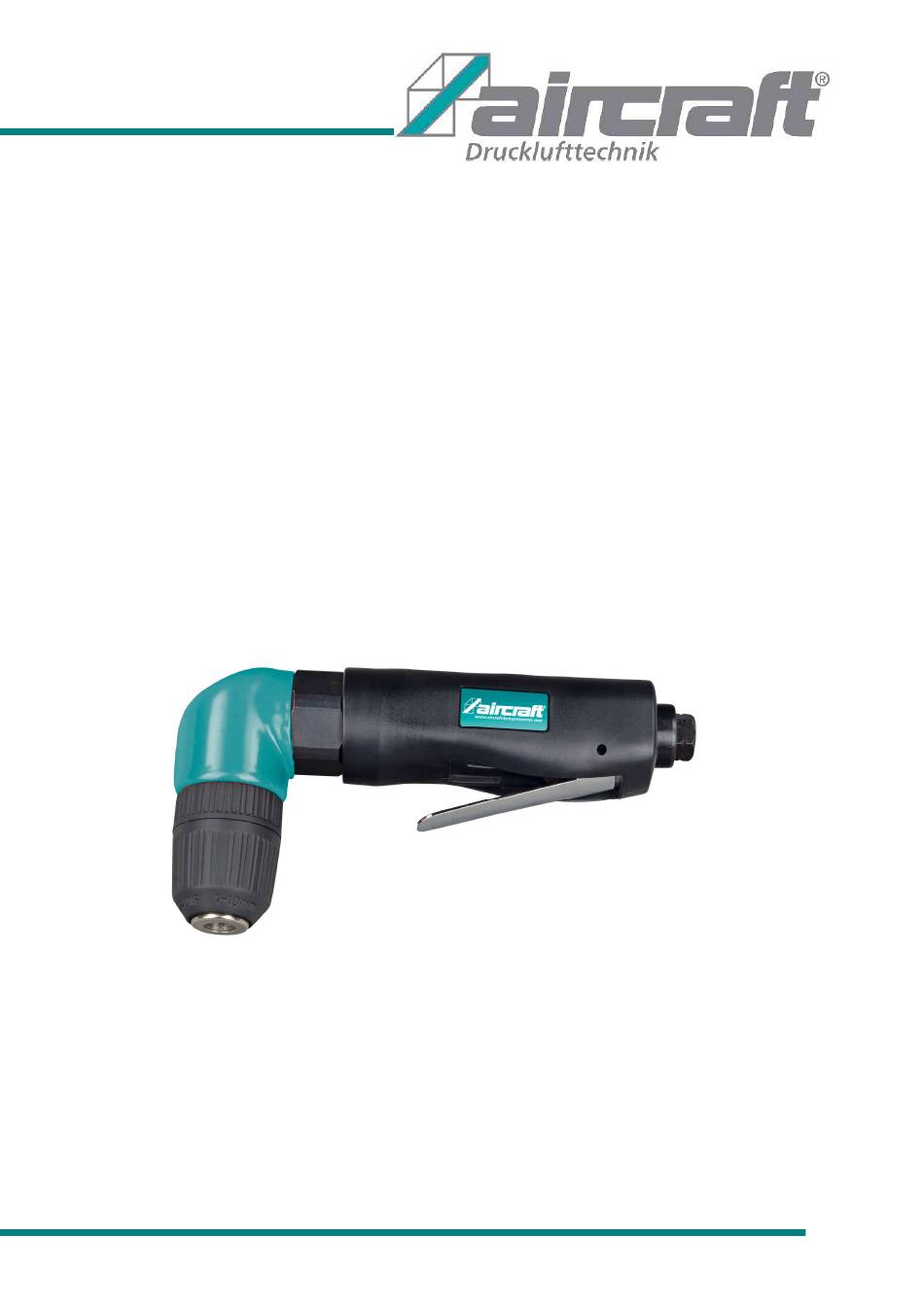

- Seite 1 Bedienungsanleitung für Winkelbohrmaschine WB 10 PRO Stand 01.01.2007...
- Seite 2 Stand 01.01.2007 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von Aircraft. Unsere Produkte und Maschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein hervorragendes Preis-/ Leistungsverhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
- Seite 3 Stand 01.01.2007 Bestimmungsgemäße Verwendung Die Winkelbohrmaschine WB 10 PRO ist eine druckluftbetriebene, handliche Bohrmaschine für die Holz- und Metallbearbeitung. Sie ist mit einem Doppelgetriebe für einen ruhigen Lauf ausgestattet. Die Abluft tritt am Handgriff aus, dadurch werden keine Späne aufgewirbelt. Außerdem verfügt die Bohr- maschine über ein Schnellspannbohrfutter (10mm), wodurch kein Bohrfutterschlüssel benötigt wird.
- Seite 4 Gewicht:................1,1 kg Drehzahl: …………………………………………………..1900 1/min * Die Druckangaben beziehen sich auf den Eingangsdruck am Werkzeug. Dementsprechend ist der Ein- stelldruck an der Druckluftquelle zu wählen, um die Verluste in der Zuleitung auszugleichen. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
- Seite 5 Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt, konden- satfrei und ölvernebelt sein. Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial-Druckluftöl in den Luftanschluss des Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden ist. Schrauben Sie den Stecknip- pel in den Druckluftanschluss (Pos.6).
- Seite 6 Schäden, die am Produkt entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur be- seitigt. Die Abwicklung der Haftungsansprüche erfolgt nach Wahl der Firma AIRCRAFT oder aber über ei- nen ihrer Händler. Als Voraussetzung gilt das Einreichen eines maschinell erstellten Kaufbelegs im Origi- nal, in dem das Kaufdatum und der Produkttyp ersichtlich sein müssen.
- Seite 7 Deckel Schmiernippel Ventilbuchse Lager Kugellager O-Ring Unterlegscheibe Spindel Ventilstift Sonnenrad Zahnrad Feder Lager Schraube Luftregulierung Planetenzahnrad Lager O-Ring Buchse Lagerkappe O-Ring Stift Unterlegscheibe Drosselventilstück Planetenkäfig Sicherungsring Lager Unterlegscheibe Distanzstück Deckel Lager Schnellspannbohrfutter © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
- Seite 8 Die Beschreibung wurde nach bestem Wissen und Gewissen erstellt. Die Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Kein Teil dieser Beschreibung darf ohne schriftliche Genehmigung von Aircraft, in welcher Form auch immer, vervielfältigt oder übermittelt werden. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
