• Überlasten Sie das Werkzeug nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbe-
reich
• Benutzen Sie nur Originalersatzteile und -zubehör, um eventuelle Gefahren und Unfallrisiken zu ver-
meiden.
2.2
Sicherheitshinweise speziell
• Betreiben sie das Werkzeug nur mit dem zulässigen Betriebsdruck.
• Verwenden Sie als Energiequelle nur Druckluft und keine Fremdgase, die in Druckbehältern (z.B.
Gasflaschen) bereitgestellt werden.
• Achten Sie während des Benutzens darauf, dass Sie das Werkzeug sicher und fest in der Hand halten
und dieses richtig ausbalanciert ist um Schäden oder Verletzungen zu vermeiden.
• Kontrollieren Sie vor dem Benutzen ob eventuell irgendwelche Schäden vorhanden sind.
• Nach dem Gebrauch muss das Werkzeug von der Druckluftversorgung getrennt und anschließend ge-
reinigt werden.
• Der Druckluftanschluss darf nur über eine Schnellverschlusskupplung erfolgen.
• Achten Sie darauf, dass alle Verbindungen fest und sicher angeschlossen sind.
• Das Werkzeug darf auf keinen Fall gegen Personen oder Tiere gerichtet werden. (Gefahr von Schürf-
und Schnittverletzungen)
• Lösen Sie den Betätigungshebel, wenn Sie das Werkzeug nicht benutzen.
• Bevor Sie das Werkzeug an andere Personen übergeben, Wartungsarbeiten durchführen oder defekte
Teile ersetzen, muss das Werkzeug von der Druckluftversorgung getrennt werden.
• Der max. Druck (siehe Kapitel: „Technische Daten") darf nicht überschritten werden und muss über
einen Filterdruckregler an der Druckluftversorgung eingestellt werden.
• Das zu bearbeitende Werkstück gegen Verrutschen sichern und sicher spannen.
• Während des Betriebs des Werkzeugs keine Bohrer berühren; diese können Abschürfungen oder
Schnitte verursachen.
2.2
Restrisiken
Selbst wenn sämtliche Sicherheitsvorschriften beachtet werden und das Werkzeug vorschriftsgemäß
verwendet wird, bestehen noch Restrisiken, welche nachstehend aufgelistet sind:
•
Verletzungen durch Späne.
Hinweis:
Die Benutzung jedes pneumatisch betriebenen Werkzeugs weist Restrisiken auf. Bei der Ausfüh-
rung sämtlicher Arbeiten (auch der einfachsten) ist größte Vorsicht und Sorgfalt geboten.
Ein sicheres Arbeiten hängt von Ihnen ab!
3.
Technische Daten
Modell........................................................... WB 10-1 PRO
Artikel-Nummer:.............................................. 2404120
*Arbeitsdruck:................................................. 6,2 bar
Bohrfutter Typ/ Spannweite:.............................. Keyless Chuck / 10 mm
Bohrleistung in Stahl:....................................... 10 mm
Anschlussgewinde:.......................................... 1 4 � "
Bohrleistung in Holz:........................................ 20 mm
Durchschnittlicher Luftbedarf ca
Drehzahl:....................................................... 1400 min
Drehmoment:.................................................. 5,0 Nm
Vibration:....................................................... 2,73 m/s
Schalldruck (L
Gewicht:.........................................................1,2 kg
Abmessungen (LxBxH):.................................... 214 x 43,5 x 91,5 mm
*
Die Druckangaben beziehen sich auf den Eingangsdruck am Werkzeug. Dementsprechend ist der Einstelldruck an der Druckluft-
quelle zu wählen, um die Verluste in der Zuleitung auszugleichen.
4
.:............................ 175 Liter/min
) / Schallleistung (L
):................... 85 / 96 dB
P
W

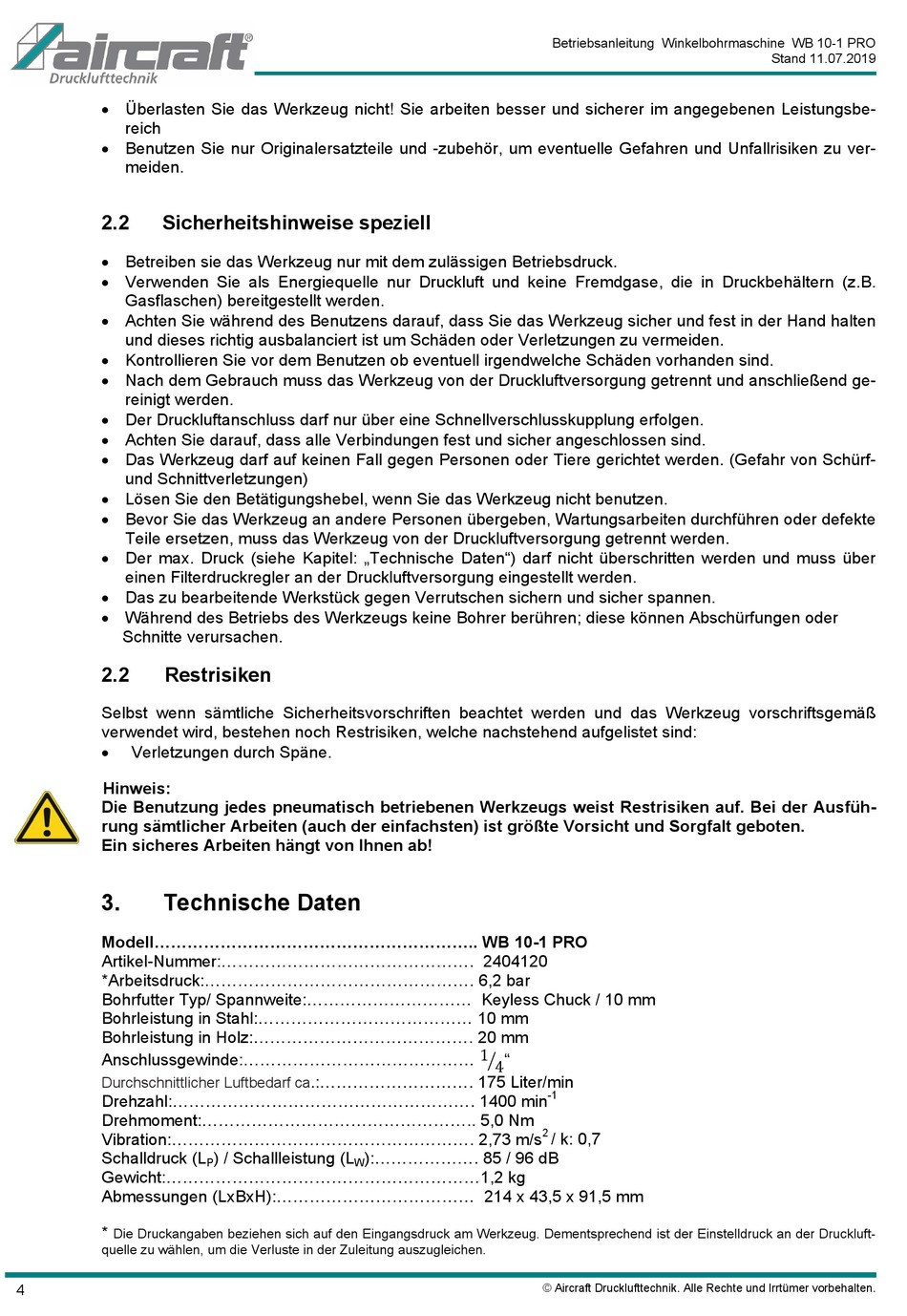

Betriebsanleitung Winkelbohrmaschine WB 10-1 PRO
-1
2
/ k: 0,7
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
Stand 11.07.2019
