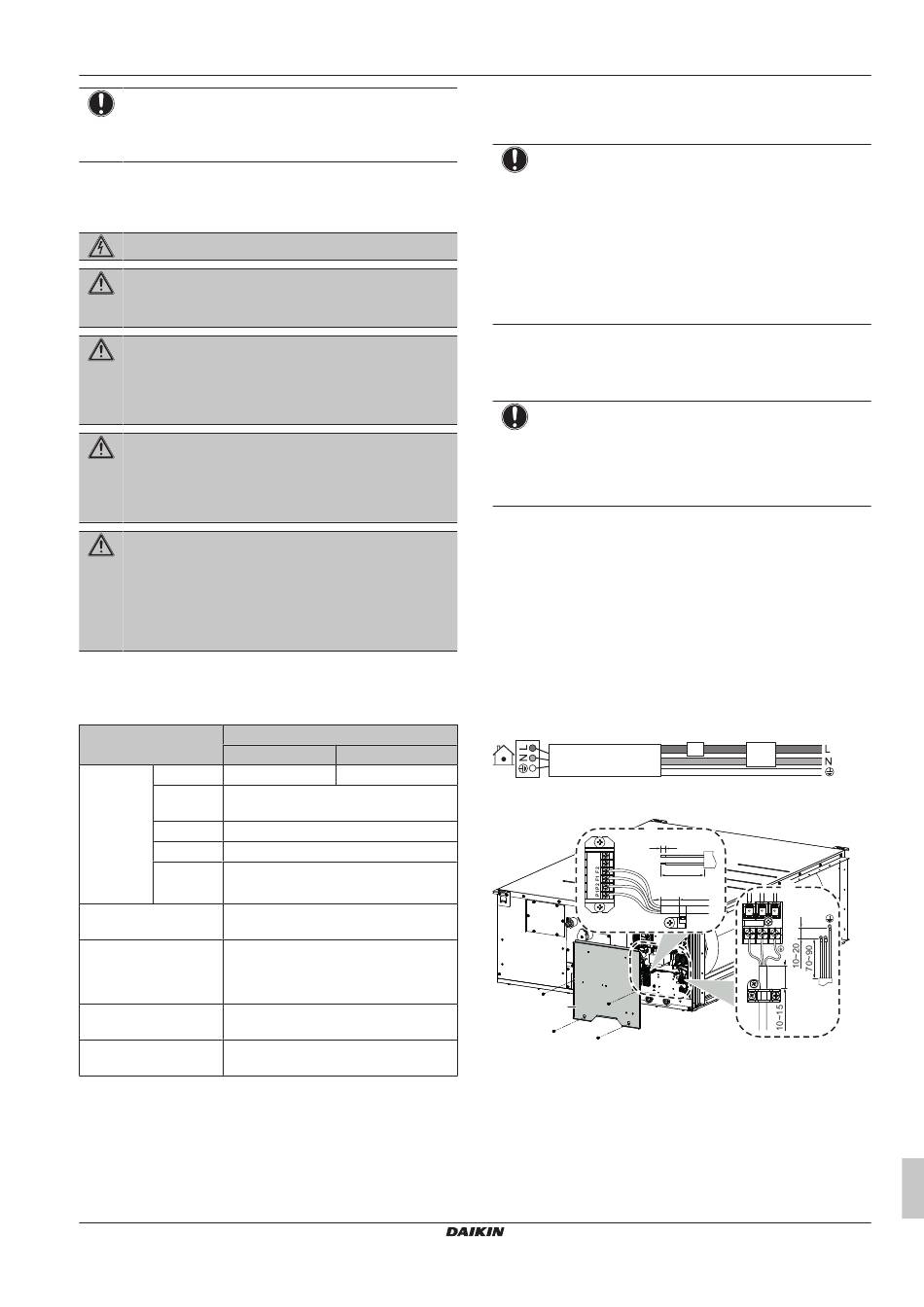

HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
14
Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
WARNUNG
Verwenden Sie einen allpoligen Ausschalter mit einer
Kontakttrennung von mindestens 3 mm, der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend
qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Um Gefahren durch versehentliches Zurücksetzen des
Thermoschutz-Ausschalters zu vermeiden, darf dieses
Gerät NICHT über ein externes Schaltgerät, wie zum
Beispiel eine Zeitsteuerung, angeschlossen werden oder
mit einem Stromkreis verbunden sein, der regelmäßig vom
Stromversorger auf EIN und AUS geschaltet wird.
14.1
Technische Daten von elektrischen
Leitungen
Komponente
(a)
Stromversor
MCA
gungskabel
Elektrische
Spannung
Phase
Frequenz
Kabelstärk
en
Übertragungskabel
Technische Daten finden Sie in der
Installationsanleitung der Außeneinheit.
Kabel der
0,75 bis 1,25 mm
Benutzerschnittstelle
Empfohlene bauseitige
Sicherung
Fehlerstrom-
Muss den geltenden gesetzlichen
Schutzschalter
(a)
MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die
angegebenen Werte sind Maximalwerte (exakte Werte siehe
elektrische Daten der Inneneinheit).
FXMQ-A
VRV System Klimagerät
3P701545-1B – 2022.12
Fachkraft
ausgewechselt
Klasse
200
250
4,3 A
5,2 A
220~240 V /220 V
1~
50/60 Hz
2
1,5 mm
(3-adriges Kabel)
H07RN-F (60245 IEC 66)
2
(2‑adriges Kabel)
H05RN-F (60245 IEC 57)
Länge ≤500 m
6 A
Vorschriften entsprechen
14.2
Die elektrischen Leitungen an die
Inneneinheiten anschließen
HINWEIS
▪ Halten
Sie
sich
Lieferumfang der Einheit enthalten, auf der Innenseite
der Wartungsblende).
▪ Weitere Informationen zum Anschließen des optionalen
Geräts finden Sie in der Installationsanleitung, die zum
Lieferumfang des optionalen Geräts gehört.
▪ Achten
Sie
darauf,
Anbringung der Wartungsblende NICHT durch Kabel
behindert wird.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabel
STETS mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt örtlich voneinander getrennt verlegt werden.
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende abnehmen.
2 Kabel der Benutzerschnittstelle: Das Kabel durch die Öffnung
für Kabel führen und an der Klemmleiste anschließen (Symbole
P1, P2).
3 Übertragungskabel: Das Kabel durch den Öffnung für Kabel
führen und an die Klemmleiste anschließen (darauf achten,
dass die Symbole F1, F2 mit den Symbolen auf der
Außeneinheit übereinstimmen). Das Übertragungskabel mit
dem Benutzerschnittstellenkabel bündeln und mit einem
Kabelbinder an der Kabelhalterung befestigen.
4 Stromversorgungskabel: Das Kabel durch den Rahmen
führen und an der Klemmleiste anschließen (L, N, Erde). Kabel
mit Kabelbinder an der Kabelhalterung befestigen.
a
Hauptschalter
b
Fehlerstrom-Schutzschalter
a
7
c
a
Benutzerschnittstellenkabel und Übertragungskabel
b
Stromversorgungskabel
c
Wartungsblende mit Schaltplan
5 Kunststoffklemme für Kabelbinder (Übertragungskabel):
Die Kabelbinder durch die Kunststoffklemmen ziehen und
befestigen, um die Kabel zu fixieren.
6 Kabelklemme (für Stromversorgungskabel): Das Kabel mit
der Kabelklemme befestigen.
14 Elektroinstallation
an
den
Elektroschaltplan
dass
die
ordnungsgemäße
a
b
70~90
b
10~15
L N
Installations- und Betriebsanleitung
(im
17
