WICHTIG
Vor Gebrauch sorgfältig lesen.
Hinweise und Sicherheitsvorschriften
beachten. Alle beiliegenden
Anleitungen für späteres
Nachschlagen aufbewahren.
ORIGINALBEDIENUNGSANLEITUNG REMARC 21-10.4A
Vor der ersten Be nutz ung der Ma schi ne lese n Sie die Betrieb sanleitung und beachten Sie die Hi nweise und Sicherheitsvors chri ften.
BEDIENUNGSANLEITUNG

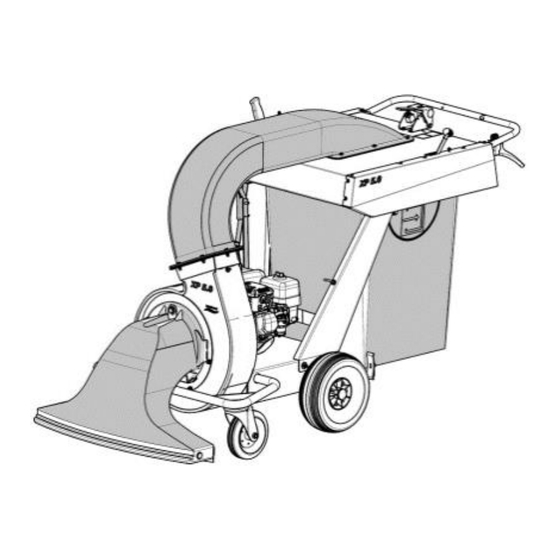

LAUBSAUGER XP
5.0
5.0 G
5.0 H
G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Remarc XP 5.0 G
Inhaltszusammenfassung für Remarc XP 5.0 G
- Seite 1 Hinweise und Sicherheitsvorschriften beachten. Alle beiliegenden Anleitungen für späteres Nachschlagen aufbewahren. ORIGINALBEDIENUNGSANLEITUNG REMARC 21-10.4A Vor der ersten Be nutz ung der Ma schi ne lese n Sie die Betrieb sanleitung und beachten Sie die Hi nweise und Sicherheitsvors chri ften.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE GRUNDLEGENDE INFORMATIONEN ........ 3 Allgemeines ..................3 Haftungsbeschränkung ..............3 Urheberschutz................. 3 Gewährleistung ................3 SICHERHEIT ................... 4 Sicherheitskennzeichnungen ............4 ALLGEMEINE GEFAHRENQUELLEN ........... 5 AUSPACKEN / ERSTINBETRIEBNAHME ..........5 AUFBAU UND FUNKTION ..............6 BEDIENELEMENTE UND FUNKTIONEN ..........7 BEDIENUNG................. -
Seite 3: Wichtige Grundlegende Informationen
WICHTIGE GRUNDLEGENDE INFORMATIONEN Wir freuen uns, dass Sie sich für eine Maschine der Firma REMARC GmbH aus Deutschland entschieden haben. Vor der ersten Benutzung der Maschine lesen Sie die Betriebsanleitung und beachten Sie die Hinweise und Sicherheitsvorschriften. Impressum Tel.: +49491/60950... -
Seite 4: Sicherheit
Diese Warnplaketten an der Maschine weisen Sie auf mögliche Gefahren hin, um ernsthafte Verletzungen oder Sachschäden vermeiden zu helfen. Falls Plaketten sich abgelöst haben sollten oder unleserlich geworden sind, wenden Sie sich bitte für Ersatz an Ihren REMARC-Händler. Vor Inbetriebnahme die Betriebsanleitung und Nur mit Gehörschutz und Gesichtsschutz arbeiten. -
Seite 5: Allgemeine Gefahrenquellen
Störungsbeseitigung nicht selber beheben können, wenden Die Maschine wird werkseitig teilmontiert ausgeliefert. Sie sich bitte umgehend an Ihren Remarc-Händler. Eine weitere Die verpackte Maschine auf festen Untergrund abstellen und von der Nutzung der Maschine könnte einen Schaden verursachen oder Verpackung befreien. -
Seite 6: Aufbau Und Funktion
AUFBAU UND FUNKTION Kurzbeschreibung Der Universalsauger ist zum Aufsammeln von Laub und Abfall einsetzbar. Er wird über einen leistungsstarken Honda Benzin-Motor angetrieben. Der Fangsack ist an einem Rahmen befestigt und kann komplett mit dem Rahmen aus der Halterung genommen werden. Zusätzlich ist der Fangsack für die Reinigung abnehmbar. -
Seite 7: Bedienelemente Und Funktionen
BEDIENELEMENTE UND FUNKTIONEN Benzinmotor Startgriff Zündschalter Funktion Benzinmotor Den Motor starten: Den Choke-Hebel nach links einstellen (CLOSED=GESCHLOSSEN). Der Choke wird immer für den Kaltstart benötigt Den Kraftstoffhahn öffnen (ON) Den Zündschalter auf ON einstellen Den Startgriff bis zum Widerstand ziehen, dann den Griff kräftig durchziehen. Den Startgriff sachte zurückführen Mit dem Gashebel an der Steuerkonsole die Motor-Leistung regulieren auf MAX oder MIN (Leerlauf) - Seite 8 Gashebel für Saugleistung Die Motordrehzahl lässt sich zwischen MAX und MIN einstellen. Für das Einsaugen von Sammelgut den Gashebel immer auf MAX einstellen. In dieser Position ist der Ausblasstutzen vollständig geöffnet. Folgende Einstellungen sind möglich: MAX (Vollgas) MIN (Leerlauf). Steuerbügel Mit dem Steuerbügel wird die Maschine gelenkt.
- Seite 9 Fangsack-Entriegelung Mit dem Verschlusshebel lässt sich der Fangsack für die Entnahme oder Aufnahme entriegeln oder verriegeln. Der Fangsack ist an einem Rohrrahmen befestigt, der bei der Entnahme immer mit entnommen wird. Entnahme Fangsack 1. Um den Fangsack entnehmen zu können, muss erst der Gashebel zu sich herangezogen werden (Position: Leerlauf).
-
Seite 10: Bedienung
BEDIENUNG Bevor Sie die Maschine in Betrieb nehmen, lesen Sie bitte die Tätigkeiten vor Gebrauch Sicherheitsinformationen der Seiten 4 und 5 und die Tätigkeiten vor Gebrauch auf dieser Seite. Um Ihre Sicherheit und eine max. Lebenszeit der Maschine zu gewährleisten, bitte die folgenden Punkte prüfen, bevor Sie die Sicherheit Maschine einschalten: •... -
Seite 11: Transport
Aufbewahrung Explosionsgefahr durch leichtentzündlichen Kraftstoff! Folgende Empfehlungen sorgen für eine lange Funktionstüchtigkeit Ihrer REMARC-Maschinen: Stoffe, die auf eine heiße Fläche treffen, können durch • Die Maschine nicht im Freien abstellen. Die Maschine trocken, Flammenbildung zu schweren Verbrennungen am Körper führen. -
Seite 12: Wartung
Sie mit grundlegenden Handwerkzeugen erledigen. Die HINWEIS! schwierigeren Wartungsarbeiten mit Spezialwerkzeugen sollten Sie Sachschaden! Fachpersonal wie z.B. Ihrem REMARC-Händler oder einem Maschine nicht mit Spritzwasser reinigen. qualifizierten Mechaniker überlassen. In dem unteren Kasten sind einige der wichtigsten Sicherheits- Fangsack reinigen vorkehrungen und Gefahren aufgeführt. -
Seite 13: Saugrüssel Und Gebläserotor Auf Schäden Prüfen
Reifenluftdruck anpassen Die Maschine auf Rost am Lack Ersatzteile kontrollieren und ggf. ausbessern. Bitte die Ersatzteile über Ihren zuständigen REMARC-Fachhändler Die Maschine auf Schäden bestellen. Auf unserer Website www.remarc.eu sind die aktuellen kontrollieren und ggf. Ersatzteillisten einsehbar. Ihr Händler vor Ort berät Sie gerne. -
Seite 14: Fehlersuche
Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich Vorgehen bei Störungen und Unfällen bitte an Ihren Verkaufsberater. Bei Fragen bitte immer die Serien-Nr. Not-Halt einleiten (Arbeitsplatz verlassen) der REMARC-Produkte angeben. (Siehe Typenschild oder auf dem Maschine ausstellen Deckblatt der Anleitung). Störungsursache ermitteln Störung beheben oder Verkaufshändler kontaktieren. -
Seite 15: Technische Daten
EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der in der Gemeinschaft niedergelassene Bevollmächtigte Remarc GmbH Reimersstr. 36 26789 Leer erklärt hiermit, dass folgendes Produkt Hersteller: Remarc GmbH, Reimersstr. 36, 26789 Leer Produktbezeichnung: Universalsauger Fabrikat: Remarc Serien-/Typenbezeichnung LS XP 5.0, LS XP 5.0G, LS XP 5.0H allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angewandten Richtlinien (nachfolgend) - einschließlich deren...
