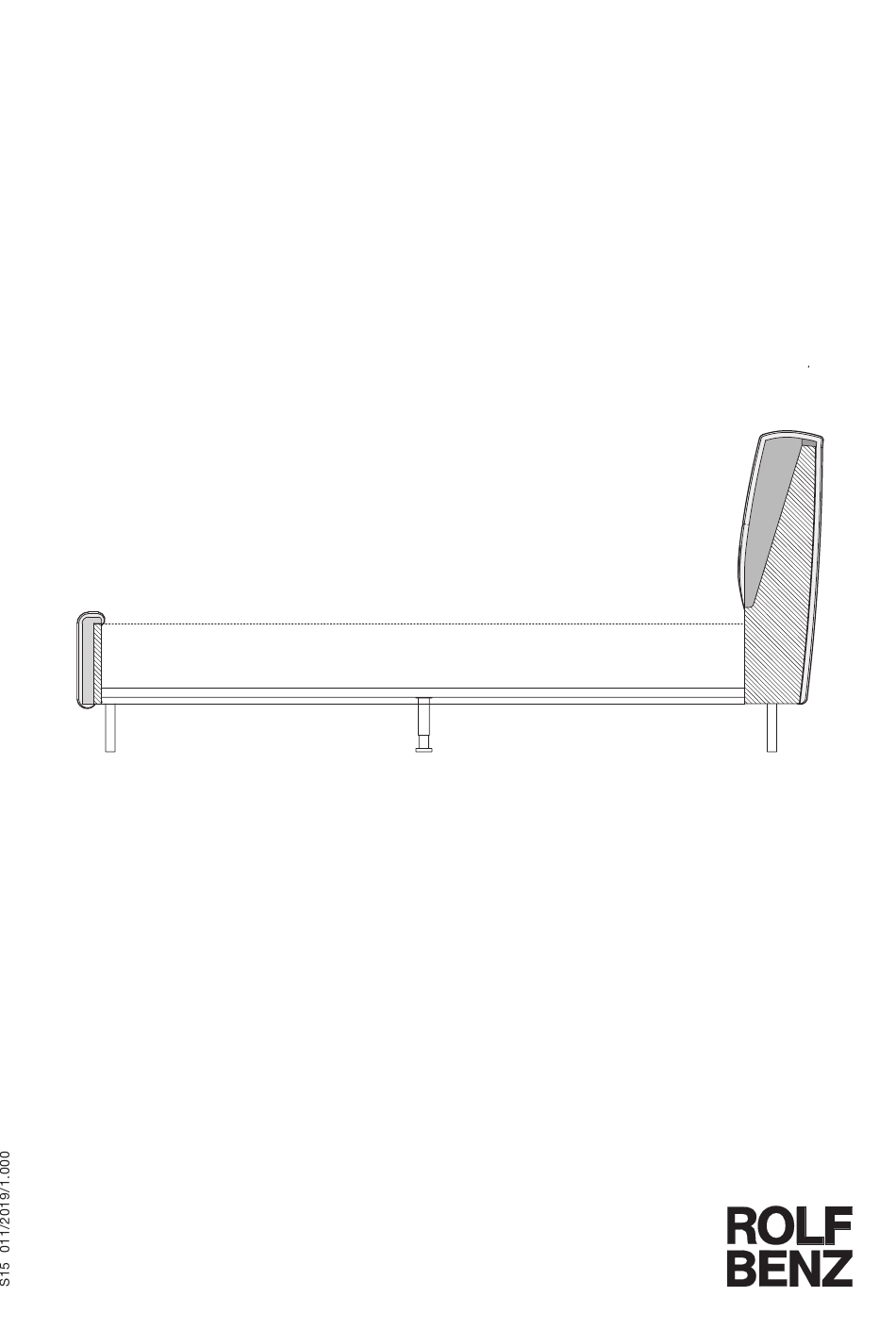

Konstruktiver Aufbau und Materialien
•
Einzelfuß Stahl glatt pulverbeschichtet matt :
- RAL 9017 Verkehrsschwarz
- Ockerbeige metallic
•
Metall- und Holzinnengestell beklebt mit Polyurethanschaum
und abgedeckt mit Polyester-Vlies
•
Kopfteil beklebt mit Polyurethanschaum und
abgedeckt mit Polyester-Vlies
Bezugsmaterial und Textilkennzeichnung
•
siehe Anhang am Originalmuster
•
Pflege- und Reinigungsanleitung liegt bei

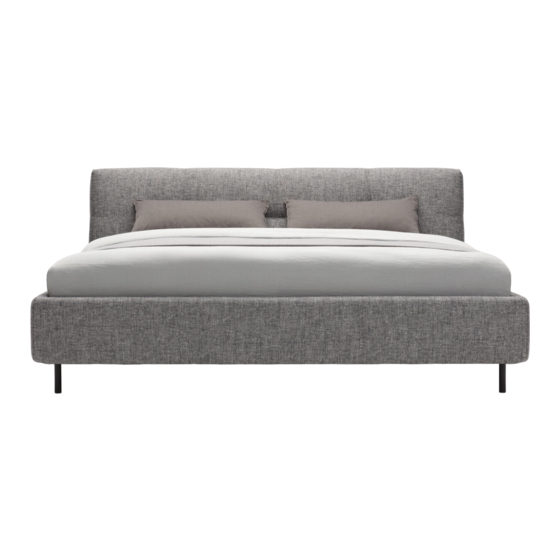

Rolf Benz 50 (1500)
loading

Verwandte Anleitungen für Rolf Benz 50

Inhaltszusammenfassung für Rolf Benz 50

  • Seite 1 Rolf Benz 50 (1500) Konstruktiver Aufbau und Materialien • Einzelfuß Stahl glatt pulverbeschichtet matt : - RAL 9017 Verkehrsschwarz - Ockerbeige metallic • Metall- und Holzinnengestell beklebt mit Polyurethanschaum und abgedeckt mit Polyester-Vlies • Kopfteil beklebt mit Polyurethanschaum und abgedeckt mit Polyester-Vlies Bezugsmaterial und Textilkennzeichnung •...

  • Seite 2: Reinigung Und Pflege Von Metall-Oberflächen

    Bezugsverarbeitung Beim Polster wird sich nach wenigen Wochen im Gebrauch das Bezugsmaterial etwas dehnen. Infolge dessen kommt es insbesondere bei größeren Polsteroberflächen zu einer gewissen Wellenbildung in der Polsteroberfläche. Vor allem bei dehnbaren Be- zugsmaterialien, insbesondere bei Leder und einigen Mikrofasermaterialien, muss mit dauerhaften Wellen und Muldenbildung in der Polsteroberfläche gerechnet werden.
  • Seite 3 Montage Hinweis Zur Montage werden zwei Personen benötigt. Bitte verwenden Sie eine geeignete Unterlage (z.B. Polsterdecke) um Kratzer und Verschmutzungen an dem Produkt zu vermeiden. Das Kopfteil kann nicht alleine stehen. Zur Montage an eine Wand lehnen. Werkzeuge (nicht im Lieferumfang enthalten) Kreuzschlitzschraubendreher Montage Auslieferzustand: Kopfteil, Bettseiten, Fußteil, Mittelholm, Stützfuß, Füße, Schrauben,...
  • Seite 4 Gewindestift mit der kurzen Seite Einzelfuß auf Gewindestift setzen in Kopfteil eindrehen. und festdrehen. Einzelfuß an Unterseite des Winkels montieren, unter Verwendung der beigefügten Linsenkopf-Schrauben M8x20 und den Unterlegscheiben Ø24mm.
  • Seite 5 Winkel (ohne montierte Füße) am oberen Ende der Bettseiten Richtung Kopfteil an die Position der Schraublöcher anlegen. Winkel mit herausgedrehten Schrauben ansetzen. (noch nicht festziehen) Winkel mit vormontierten Füßen am Fußende der Bettseiten an den Positionen der Schraublöcher anlegen. Winkel mit den herausgedrehten Schrauben ansetzen (noch nicht festziehen).
  • Seite 6 Winkel mit den herausgedrehten Als Orientierung dient die Posi- Schrauben am Kopfteil ansetzen tion der Rolf Benz Plakette. Die und festziehen. Plakette befindet sich am Fußen- de der rechten Bettseite. Die zusätzlichen kleineren Verbindungswinkel zwischen Kopfteil und Bettseite an-...
  • Seite 7 Fußteil ausrichten. Winkel an Fußteil ansetzen (noch nicht festziehen). Bettseiten und Fußteil ausrichten, dabei auf Gehrungsecken achten. Schrauben an den Winkeln festziehen.
  • Seite 8 Stützfuß Stützfuß in das vorgeborte Loch an der Unterseite des Mittelholms einbringen. Mittelholm erst in Kopfteil, dann in Fußteil einhängen. Position des Mittelholms an die Position der seitlichen Auflageleisten anpassen.
  • Seite 9 Mittelfuß ausrichten. Hilfreich dabei ist die Einlage eines Lattenrost mit dem die plane Auflage des Lattenrost auf dem Mittelholm geprüft werden kann.
  • Seite 10 Hinweis Zubehör Motorisch verstellbarer Lattenrost Vor dem Einlegen des motorischen Lattenrosts das Stromkabel unter der Bettseite oder dem Kopfteil hindurchführen. Matratzenbügel Fußseitig Beim Ausrichten des Bügels am Fußende darauf achten, dass der Bügel mit etwas Abstand zum Bettrahmen ausgerichtet ist.
  • Seite 11 Boxspring Inside Zum Herausnehmen des Boxspring Inside, die Untermatratze an den unteren Ecken greifen, anheben und vorsichtig über die Kante des Fußteils ziehen. Matratzen Beim Einlegen und Herausnehmen der Matratze darauf achten, dass der Griff des Reiß- verschluss Schieber am Matratzenbezug flach anliegt. Somit können Beschädigungen des Bezugs durch den Reißverschluss vermieden werden.
