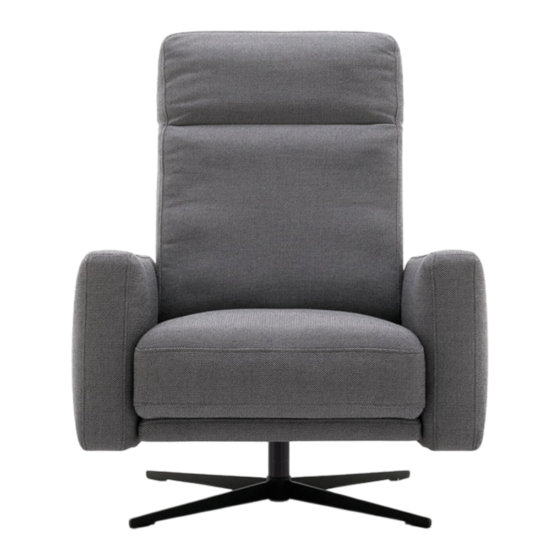

Rolf Benz 571 Bedienungsanleitung
Inhaltsverzeichnis

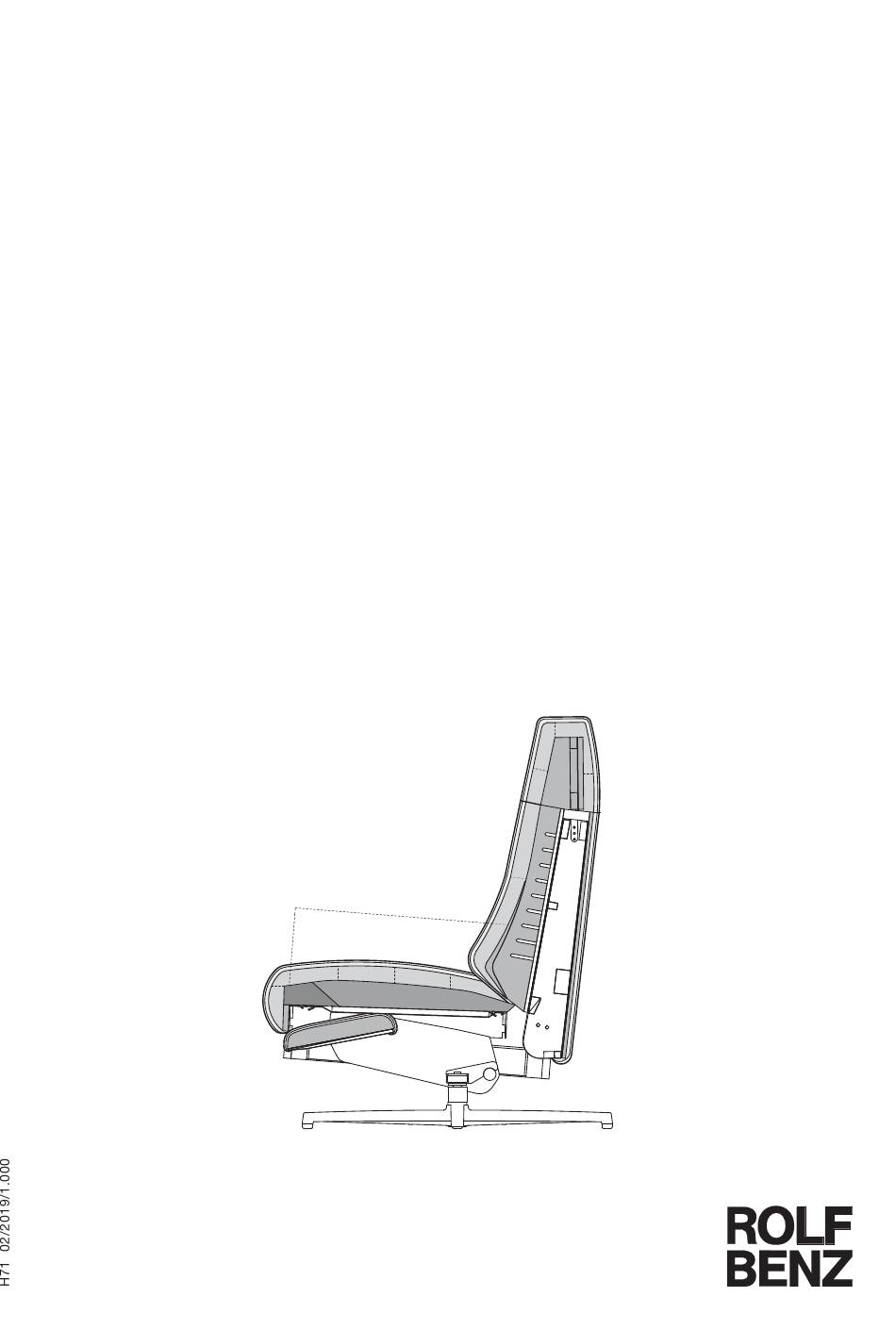

Konstruktiver Aufbau und Materialien
•
Metallinnengestell mit integrierter Dreh- und Verstell Funktion
•
Elektromotorisch stufenlos verstellbar
•
Sitz und Rücken unabhängig voneinander stufenlos bis in die
Relaxposition verstellbar
•
Stahlwellen-Unterfederung
•
Sitz aus Polyurethanschaum, schichtweise aufgebaut in verschiedenen
Höhen und Härten aufeinander abgestimmt, abgedeckt mit einer Matte
in Daunencharakter, die in Kammern gearbeitet und mit Schaumstoffstäbchen
und Polyesterfasern gefüllt ist.
•
Rückenauflage aus Polyurethanschaum, abgedeckt mit Polyester-Vlies.
•
Kopfstützenneigung stufenlos verstellbar
•
Bezug
•
Fußausführungen:
- Kreuzfuß Aluminium, Feinstruktur pulverbeschichtet seidenmatt
RAL 9017 Verkehrsschwarz
- Kreuzfuß Aluminium poliert
- Sternfuß Stahl Feinstruktur pulverbeschichtet seidenmatt
RAL 9017 Verkehrsschwarz
- Sternfuß Stahl Feinstruktur pulverbeschichtet seidenmatt RAL 7022 Umbragrau
- Sternfuß Stahl verchromt glänzend
Bezugsmaterial und Textilkennzeichnung
•
siehe Anhang am Originalmuster
•
Pflege- und Reinigungsanleitung liegt bei
Rolf Benz 571/572/573/574
Medium
Inhaltsverzeichnis
Verwandte Anleitungen für Rolf Benz 571
Inhaltszusammenfassung für Rolf Benz 571
- Seite 1 Rolf Benz 571/572/573/574 Konstruktiver Aufbau und Materialien • Metallinnengestell mit integrierter Dreh- und Verstell Funktion • Elektromotorisch stufenlos verstellbar • Sitz und Rücken unabhängig voneinander stufenlos bis in die Relaxposition verstellbar • Stahlwellen-Unterfederung • Sitz aus Polyurethanschaum, schichtweise aufgebaut in verschiedenen Höhen und Härten aufeinander abgestimmt, abgedeckt mit einer Matte...
-
Seite 2: Konstruktiver Aufbau Und Materialien
Konstruktiver Aufbau und Materialien • Metallinnengestell mit integrierter Dreh- und Verstell Funktion • Elektromotorisch stufenlos verstellbar • Sitz und Rücken unabhängig voneinander stufenlos bis in die Relaxposition verstellbar • Stahlwellen-Unterfederung • Sitz aus Polyurethanschaum, schichtweise aufgebaut und in mehreren Höhen und Härten aufeinander abgestimmt, abgedeckt mit einer Polyester-Vlieshülle •... - Seite 3 Konstruktiver Aufbau und Materialien • Metallinnengestell mit integrierter Dreh- und Verstell Funktion • Elektromotorisch stufenlos verstellbar • Sitz und Rücken unabhängig voneinander stufenlos bis in die Relaxposition verstellbar • Stahlwellen-Unterfederung • Sitz schichtweise aufgebaut mit Polyurethanschaum und einem hochwertigen Kaltschaum, in mehreren Höhen und Härten aufeinander abgestimmt, abgedeckt mit einer Polyester-Vlieshülle •...
-
Seite 4: Inhaltsverzeichnis
Produktinformation/Bedienungsanleitung Inhaltsverzeichnis 1. Einführung 1.1 Kurzbeschreibung 1.2 Produktbezeichnung 2. Wichtige Hinweise 2.1 Sicherheitsinformationen 2.3 Warnhinweise 2.4 Typenschild 2.5 Symbolerläuterung 3. Inbetriebnahme 3.1 Variante EL 01 mit Netzteil 3.2 Variante EL 02 mit Netzteil und Akku 3.3 Handhabung und Verstellmöglichkeiten 4. Pflege und Wartung 5. -
Seite 5: Einführung
1.1 Kurzbeschreibung Vielen Dank, dass Sie sich für einen Rolf Benz Funktionssessel der Produktfamilie 571-574 EL entschieden haben. Mit dem Kauf dieses Möbels besitzen Sie ein Funk- tionsmöbel mit elektrischer Verstellfunktion für Rücken und Sitz. Die wesentlichen In- formationen zu Ihrem neuen Polstermöbel haben wir für Sie zusammengestellt. Bitte lesen Sie diese Produktinformation vor Inbetriebnahme aufmerksam durch und be- wahren diese Information sorgfältig auf, um später bei Bedarf darin nachschlagen zu... -
Seite 6: Wichtige Hinweise
2. WICHTIGE HINWEISE 2.1 Sicherheitsinformationen Die Aufstellfläche der Rolf Benz Funktionssessel EL sollte glatt und eben sein. Achten Sie beim Aufstellen des Funktionsmöbels auf ausreichenden Abstand zu anderen Ge- genständen und zu Wänden, da es sonst zu Beschädigungen kommen kann. Möbel, Wände und dergleichen dürfen die Bewegung des Möbels aus der Sitz- in die Relax-... -
Seite 7: Warnhinweise
Reinigung und Wartung dürfen nicht durch Kinder ohne Aufsicht erfolgen. Bitte versuchen Sie nicht, Störungen des Funktionsmöbels innerhalb des Mö- bels selbst zu beheben. Maßnahmen wie Austausch oder Reparatur elektrischer Bauteile dürfen nur durch eine Elektrofachkraft oder durch den ROLF BENZ- Kundendienst durchgeführt werden. 2.3 Warnhinweise –... -
Seite 8: Typenschild
Relaxposition zurück in die Sitzposition gefahren werden kann. 2.4 Typenschild Der Aufkleber mit Modellbezeichnung und Seriennummer der Rolf Benz Produktfami- lie 571-574 EL befindet sich auf der Unterseite des Polstermöbels. Die elektronischen Bauteile sind zusätzlich gekennzeichnet. Rolf Benz AG & Co. KG Haiterbacher Straße 104... -
Seite 9: Inbetriebnahme
3. INBETRIEBNAHME 3.1 Variante EL 01 mit Netzteil Das Funktionsmöbel L-SE-EL und L-SE-L-EL wird montiert geliefert. Lieferumfang: – 1 Netzkabel mit länderspezifischem Anschlussstecker (Kabel A) – 1 Netzteil LIMOSS MC 120 – 1 Gleichstromkabel - Verbindung Netzteil mit Funktionsmöbel (Kabel B) Netzkabel mit Eurostecker (Kabel A) Netzteil LIMOSS MC120 Verbindungskabel (Kabel B) -
Seite 10: Variante El 02 Mit Netzteil Und Akku
Anschließend wird das Netzteil über das Verbindungskabel (Kabel B) mit der Strom- buchse am Untergestell des Polstermöbels verbunden (Abbildungen 4 und 5). Nun Stecken Sie das Netzkabel (Kabel A) in eine stromführende Steckdose (Abbildung 7). Platzieren Sie das Netzteil möglichst wandnah. Bitte achten Sie darauf, dass das Netzkabel so verlegt wurde, dass keine Stolperfallen entstehen können. - Seite 11 Netzkabel mit Eurostecker (Kabel A) Netzteil LIMOSS MC120 Verbindungskabel (Kabel B) Das Funktionsmöbel ist ausschließlich mit den mitgelieferten Komponenten (Netzkabel, Netzteil und Verbindungskabel) zu betreiben. Bei Verwendung anderer Komponenten können Beschädigungen am Möbel und an der Steu- erung des Funktionsmöbels entstehen und dadurch Personen gefährdet wer- den.
- Seite 12 Achten Sie darauf, dass die Steckdose stets frei zugänglich ist. Das elek- tronische Netzteil darf wegen möglicher Wärmeentwicklungen nicht durch Gegenstände abgedeckt werden. Laden Sie den Akku vor der ersten Inbetriebnahme. Ein Ladezyklus dauert etwa 3-6 Stunden. Nach ca. 5 bis 10 Lade-/Entladezyklen entfaltet der Akku seine volle Kapazität.
-
Seite 13: Handhabung Und Verstellmöglichkeiten
3.3 Handhabung und Verstellmöglichkeiten Sitzen, loungen, liegen, chillen, schlafen: Dank seiner einzigartigen Komfortfunktion wird das Rolf Benz Funktionsmöbel, der Produktfamilie 571-574, L-SE-EL und L-SE- L-EL ganz einfach zum Relaxsessel. Die Funktion bewirkt einen nahtlos gleitenden, organischen Übergang zwischen den verschiedenen Einstellungen. Die Touch-Senso- ren A und B zur Betätigung der Verstellfunktionen sind an der rechten Sitzaußenseite... -
Seite 14: Pflege Und Wartung
Kopfstützenneigung: Individueller Komfort, durch stufenlose Anpassung der Kopfstützenneigung: die Kopfstütze einfach an den oberen Ecken fassen und in die gewünschte Position ziehen oder drücken Der Rücken ist nicht als Sitzfläche geeignet. Die Beinauflage ist nicht als Sitzfläche geeignet 4. PFLEGE UND WARTUNG Vor Beginn der Reinigung ist der Netzstecker zu ziehen, um Gefährdungen zu vermeiden. -
Seite 15: Reinigung Und Pflege Von Metall-Oberflächen
Reinigung und Pflege von Metall-Oberflächen Staub regelmäßig mit weichem trockenem Tuch entfernen. Anhaftende Verschmutzungen mit feuchtem Tuch oder Schwamm mit milder Spülmittel- oder Haushaltsreinigerlösung abwischen (Reinigungslösung gegebenenfalls einige Zeit einwirken lassen), mit sauberem feuchtem Tuch gründlich nachwischen und abschlie- ßend trockenreiben, um Wasserflecken zu vermeiden. Bitte keine hoch alkalischen Reinigungsmittel verwenden, sie können Flecken auf der Metalloberfläche hervorrufen. -
Seite 16: Störungsbehebung
4. Prüfen Sie, ob der Ladezustand des Akkus für den Betrieb ausreicht. 5. Prüfen Sie, ob eine mechanische Störung vorliegt. Können diese Punkte ausgeschlossen werden, kann folgende Adresse weiterhelfen: Rolf Benz AG & Co. KG Haiterbacher Straße 104 72202 Nagold Tel.: 07452/601-0... -
Seite 17: Technische Daten
Bitte versuchen Sie nicht, Störungen des Funktionsmöbels innerhalb des Möbels selbst zu beheben. Maßnahmen wie Austausch oder Reparatur elektrischer Bau- teile dürfen nur durch eine Elektrofachkraft oder durch den ROLF BENZ-Kunden- dienst durchgeführt werden. 7. TECHNISCHE DATEN Modelle: L-SE-EL 571-574... - Seite 18 Zugkraft bis max. 2.600 N Einschaltdauer max. 10 % Dauerbetrieb max. 2 min mit nachfolgender 18 min Pause Zusätzlich für Modelle mit optionalem Akku: Modelle: L-SE-EL 571-574 EL02 elektrische Verstellung Netz / Akku L-SE-L-EL 571-574 EL02 elektrische Verstellung Netz / Akku Akku: LIMOSS Akku MC160 Gerätetyp:...
-
Seite 19: Gewährleistung
8. GEWÄHRLEISTUNG Rolf Benz gewährt 5 Jahre Garantie auf Konstruktion, Polstermaterial und Verarbeitung für den gesamten Polsteraufbau. Für die Bezüge gilt eine gesonderte Regelung auf der Basis der gesetzlichen Gewährleistung. Nähere Informationen hierzu entnehmen Sie dem Gütepass. Für alle elektrischen Bauteile gilt die gesetzliche Gewährleistungsfrist von 2 Jahren. - Seite 20 Hiermit erklären wir, dass die oben bezeichneten Produkte in ihrer Konzeption und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen den nachstehend genannten Richtlinien entsprechen. Bei einer mit uns nicht abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit.
- Seite 21 TECHNISCHE DATEN ROLF BENZ 571...
- Seite 22 RAL 9017 Verkehrsschwarz • Sternfuß Stahl Feinstruktur pulverbeschichtet seidenmatt RAL 7022 Umbragrau • Sternfuß Stahl verchromt glänzend 97 175 Wellenbildung und Sitzspiegel sind aus Komfort- und Designgründen auch bei hochwertigen Rolf Benz Polstermöbeln nicht zu vermeiden. Alle Maße sind ca.-Angaben.
