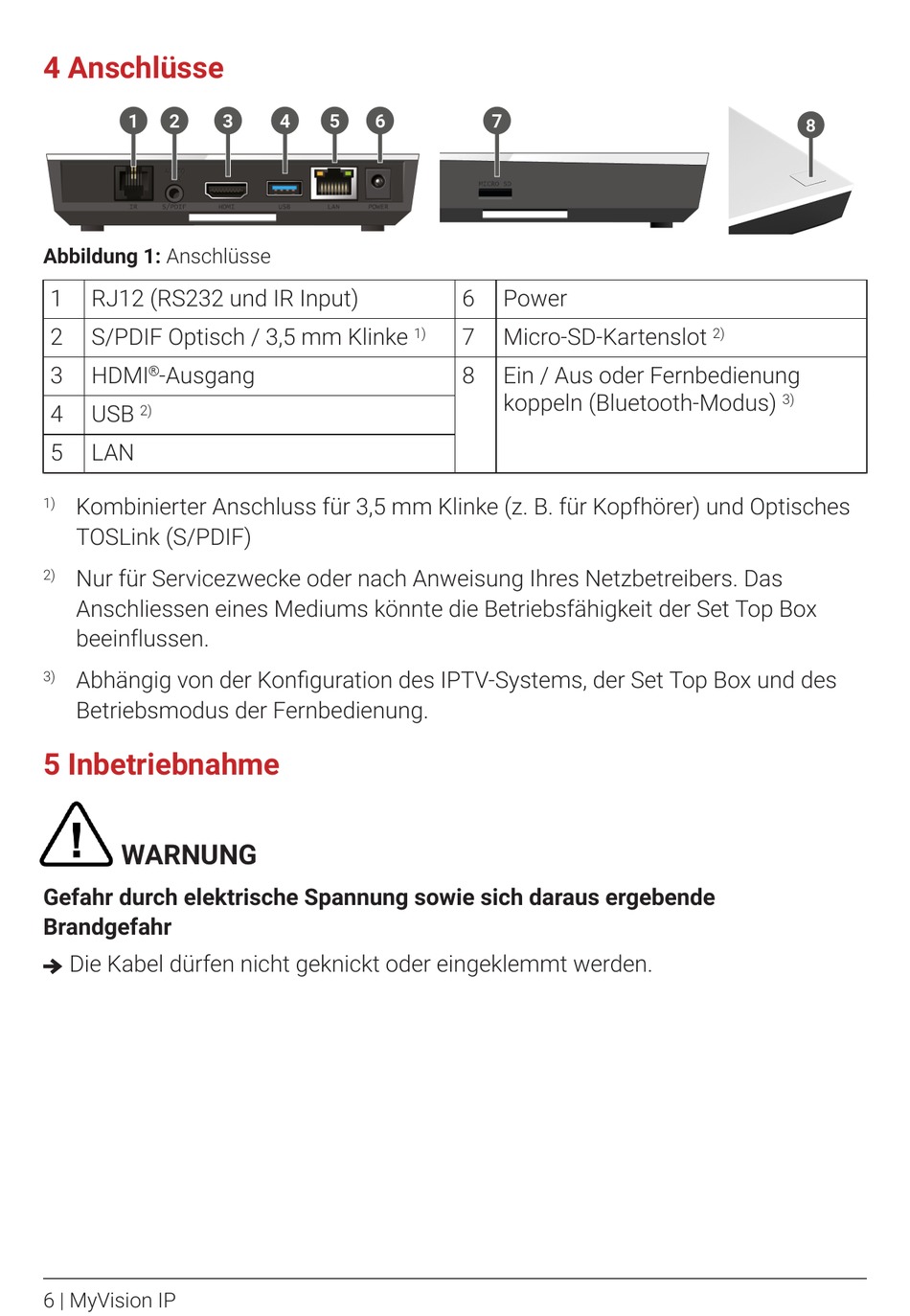

4 Anschlüsse
Abbildung 1: Anschlüsse
1
RJ12 (RS232 und IR Input)
2
S/PDIF Optisch / 3,5 mm Klinke
3
HDMI
-Ausgang
®
4
USB
2)
5
LAN
Kombinierter Anschluss für 3,5 mm Klinke (z. B. für Kopfhörer) und Optisches
1)
TOSLink (S/PDIF)
Nur für Servicezwecke oder nach Anweisung Ihres Netzbetreibers. Das
2)
Anschliessen eines Mediums könnte die Betriebsfähigkeit der Set Top Box
beeinflussen.
Abhängig von der Konfiguration des IPTV-Systems, der Set Top Box und des
3)
Betriebsmodus der Fernbedienung.
5 Inbetriebnahme
WARNUNG
Gefahr durch elektrische Spannung sowie sich daraus ergebende
Brandgefahr
Die Kabel dürfen nicht geknickt oder eingeklemmt werden.
x
6 | MyVision IP
6
Power
7
Micro-SD-Kartenslot
1)
8
Ein / Aus oder Fernbedienung
koppeln (Bluetooth-Modus)
2)
3)
