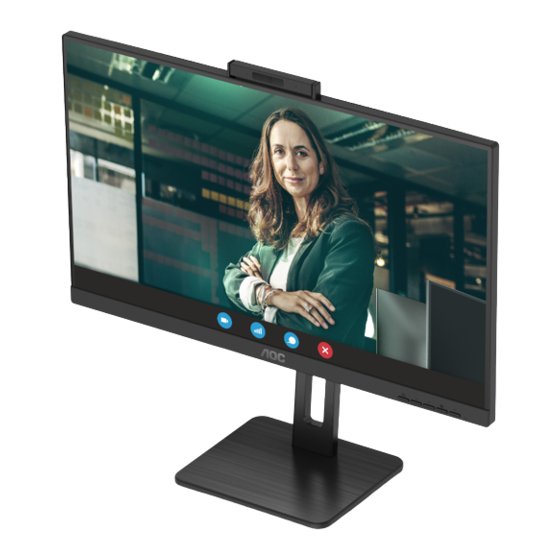

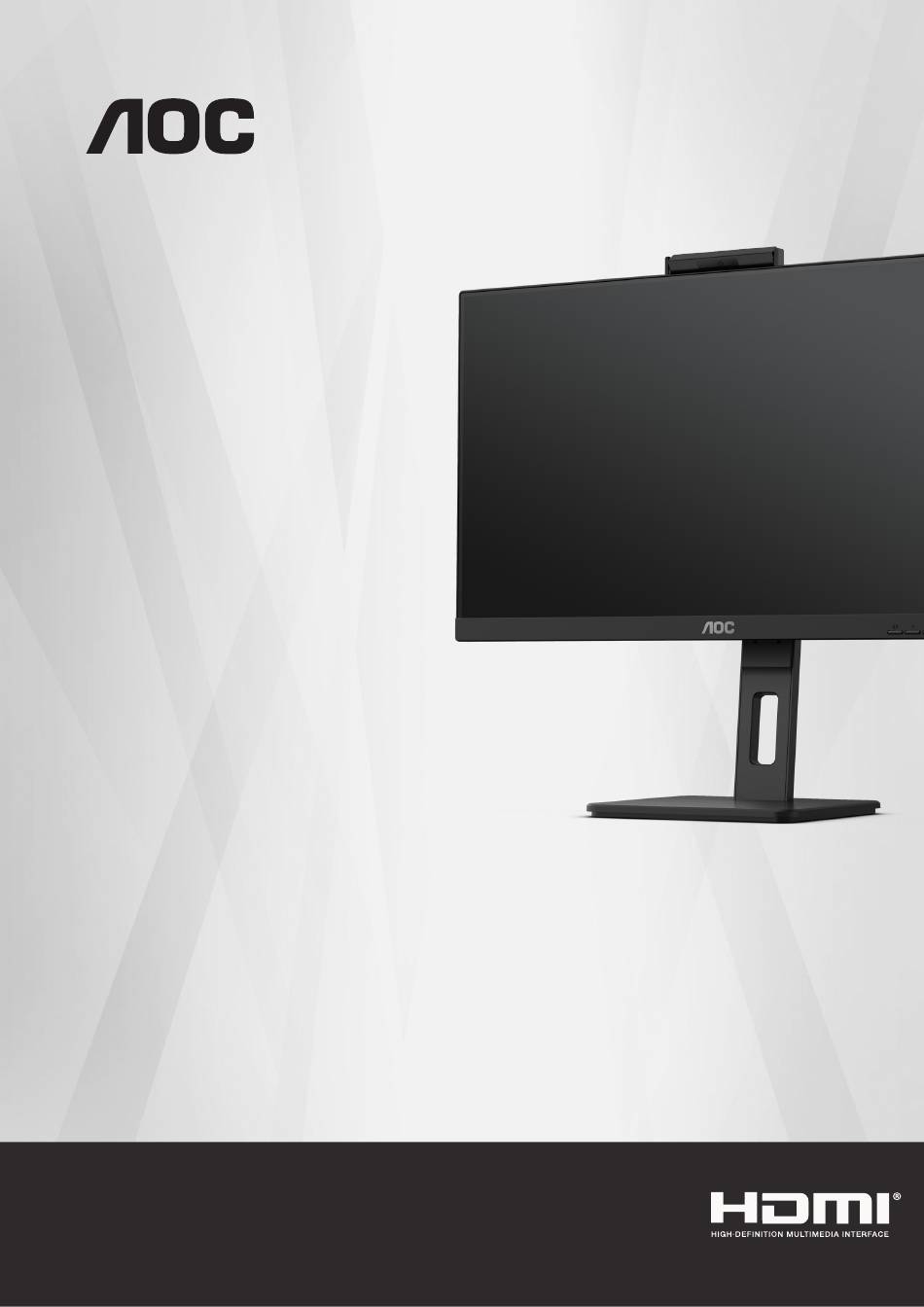

- Seite 1 LCD-Monitor – Bedienungsanleitung Q27P3CW www.aoc.com ©2022 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Webcam mit Windows Hello ...........................11 Wall Mounting................................ -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Quick Start Warranty Card Stand Base Power Cable HDMI Cable DP Cable USB C-C/A Cable USB C-C Cable USB C-A Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 3 4 5 6 7 8 Stromversorgung-Taste 2. Stromversorgung 3. HDMI 1/HDMI 2 4. DP Eingabe 5. USB C 6. DP Ausgabe 7. RJ45 Ausgabe 8. USB 3.2 Gen1-downstream + Schnellladen USB3.2 Gen1 9. - Seite 12 USB-Docking USB C RJ-45-LAN-Treiberinstallation Installieren Sie den Realtek-LAN-Treiber, bevor Sie dieses USB-C-Docking-Display nutzen. Dieser Treiber kann von der AOC-Website im Abschnitt „Treiber und Software“ heruntergeladen werden.
-
Seite 13: Webcam Mit Windows Hello
Webcam mit Windows Hello Die Webcam ist mit fortschrittlichen Sensoren für die Gesichtserkennung von Windows Hello ausgestattet, sodass Sie sich in weniger als 2 Sekunden komfortabel an Ihren Windows-Geräten anmelden können; 3-mal schneller als mit einem Kennwort. Der Monitor mit Windows Hello-Webcam kann durch einfache Verbindung Ihres USB-Kabels vom PC mit dem USB- Upstream-Port dieses Monitors aktiviert werden. -
Seite 14: Wall Mounting
5. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. * Displaydesign kann von Abbildung abweichen. Warnung: 1. -
Seite 15: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Grafikkarten • Radeon RX Vega series • Radeon RX 500 series • Radeon RX 400 series •... -
Seite 16: Daisy-Chain-Funktion
Daisy-Chain-Funktion DisplayPort-Multi-Streaming-Funktion ermöglicht mehrere Monitorverbindungen. Dieses Display ist mit DisplayPort-Schnittstelle und DisplayPort über USB-C ausgestattet, was die Verbindung mehrerer Displays über Daisy-Chain ermöglicht. Zur Daisy-Chain-Verbindung von Monitoren prüfen Sie bitte zunächst Folgendes: 1. Stellen Sie sicher, dass die GPU Ihres PCs DisplayPort MST (Multi-Stream Transport) unterstützt 2. - Seite 17 Hohe Auflösung HBR3 Hohe Geschwindigkeit Hinweis: Wir empfehlen, die USB-Einstellung auf USB-High-Speed einzustellen, was LAN-Geschwindigkeiten bis 1000M unterstützt.
-
Seite 18: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Mikrofon/Clear Vision-Demo/ < Lautstärke / > Menü / Enter Ein/Aus Schalter Drücken Sie die Ein- / Aus-Taste, um den Monitor ein- und auszuschalten. Menü / Auswählen Aktivieren Sie das OSD-Menü oder die Bestätigung der Funktionseinstellung. Lautstärke / >... - Seite 19 Clear Vision-Demo 1. Halten Sie die „<“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision- Demo: on“ (Clear Vision-Demo: Ein) erscheint 5 Sekunden lang im Display. Halten Sie die „<“-Taste noch einmal 5 Sekunden gedrückt und Clear Vision-Demo wird deaktiviert.
-
Seite 20: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der „Links“... -
Seite 21: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) Game (Spiel) Spielmodus mode... -
Seite 22: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen Color Temp. -
Seite 23: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) OSD Setup Extra Exit Picture Boost Game Setting Luminance Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Clear Vision Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Schwach Clear Vision... -
Seite 24: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Extra Exit OSD Setup Game Setting Luminance Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) Off /Hohe Wenn Sie ein USB-C-Gerät anschließen möchten, Auflösung /Hohe stellen Sie bitte die USB-Einstellung auf High Datengeschwindigkeit... -
Seite 25: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup Game Mode Adaptive-Sync Game Color Shadow Control LowBlue Mode Frame Counter Low Input Lag Overdrive Dial Point Off (Aus) Keine Optimierung per SmartImage Zum Spielen von Ego-Shooter (FPS). Verstärkt FPS (Ego-Shooter) Details in dunklen Szenen. -
Seite 26: Extra
Extra Game Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup Input Select Auto DDC/CI Resolution : 2560(H)X1440(V) Off Timer Reset H. Frequency : 67KHz Image Ratio Wide V. Frequency : 60Hz Auto/HDMI1/HDMI2/ Input Select Eingangssignalquelle wählen (Eingangswahl) DP/USB C Off timer 0 –... -
Seite 27: Exit (Beenden)
Exit (Beenden) Luminance Picture Boost OSD Setup Color Setup Game Setting Extra Exit Exit Bildschirmmenü verlassen (Beenden) -
Seite 28: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 29: Problemlösung
Auflösung und Frequenz des Monitors überschreitet. Passen Sie die maximale Auflösung und Frequenz entsprechend dem Monitor an. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Drücken Sie die Schnelltaste (AUTO). Bild ist verschwommen &... - Seite 30 Bitte beachten Sie die Informationen zu Richtlinien und Service in der CD- Anleitung oder unter www.aoc.com (um das in Ihrem Land erworbene Richtlinien und Service Modell oder Informationen zu Richtlinien und Service auf der Support-Seite zu finden.)
-
Seite 31: Technische Daten
Technische Daten Allgemeine Angaben Modellname Q27P3CW Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 68.5cm (Diagonale) Pixelabstand 0.2331mm(H) x 0.2331mm(V) Horizontale Abtastfrequenz 30k-114kHz Horizontale Abtastbreite 596.736mm (Maximum) Vertikale Abtastfrequenz 48-75Hz Vertikale Abtastbreite (Maximum) 335.664mm Max resolution 2560x1440@75Hz Sonstiges Plug & Play VESA DDC2B/CI Stromversorgung 100-240V~, 50/60Hz,1.5A... -
Seite 32: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz 63.981 60.02 1280x1024@75Hz... -
Seite 33: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 34: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
