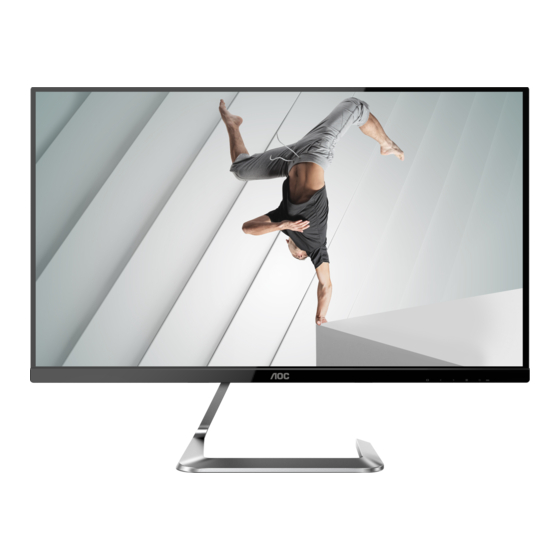

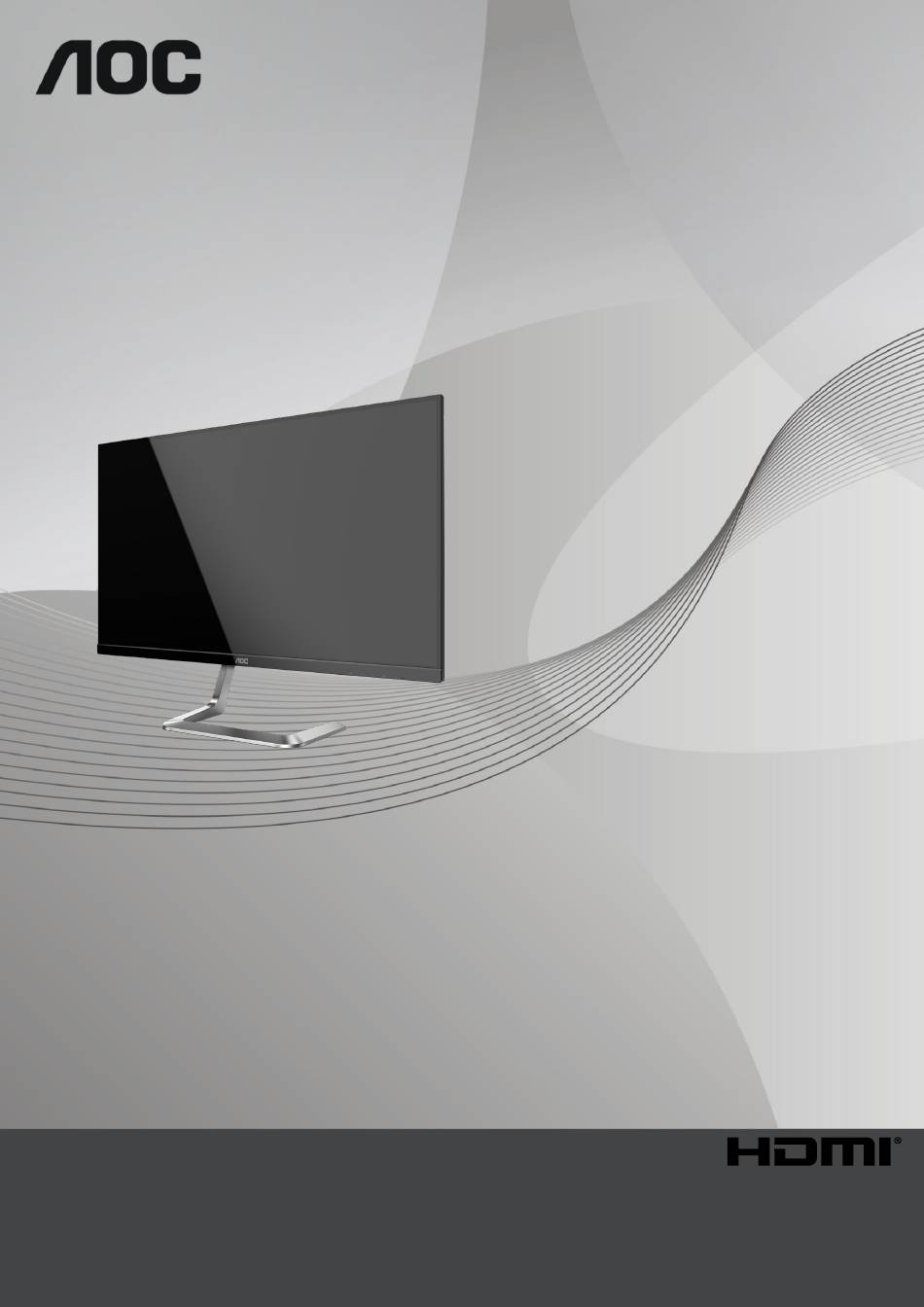

- Seite 1 LCD-Monitor – Bedienungsanleitung 24T1Q/27T1Q/Q27T1 LED-Hintergrundbeleuchtung www.aoc.com ©2019 AOC. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Betrachtungswinkel anpassen ..........................7 Monitor anschließen ..............................8 Adaptive-Sync-Function ............................9 Anpassung..................................10 Schnelltasten ................................10 Bildschirmmenüeinstellungen ..........................12 Luminance (Leuchtkraft) .......................... -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
über angemessen konfigurierte Anschlüsse (100 bis 240 V Wechselspannung, min. 5 A) verfügen. Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Ausschließlich zur Verwendung mit dem beigefügten Netzteil Hersteller: L&T Display Technology(Fujian) Ltd Model: STK025-19131T (24T1Q, 27T1Q) Hersteller: TPV Electronics (Fujian) Co., Ltd. Model: ADPC1945 (Q27T1) -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Einrichtung Lieferumfang Netzkabel HDMI-Kabel DP-Kabel Anleitung auf CD Garantiekarte Netzteil Nicht alle Signalkabel (DP-, HDMI-) werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: HINWEIS: Achten Sie darauf, bei der Winkelverstellung möglichst nicht den LCD-Bildschirm zu berühren. -
Seite 10: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: Q27T1 DCIN HDMI-2 HDMI-1 24T1Q/27T1Q HDMI DCIN 1. Stromversorgung 2. Kopfhörerausgang 3. DP 4. HDMI PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. Schalten Sie den Computer aus, trennen Sie das Netzkabel. -
Seite 11: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie • Radeon™... -
Seite 12: Anpassung
Anpassung Schnelltasten Quelle / Verlassen Clear Vision/ Links Lautstärke/ Rechts Menü / Enter Stromversorgung Menü / Enter Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Stromversorgung Drücken Sie zum Ein-/Ausschalten des Monitors die Ein-/Austaste. Lautstärke/Rechts Wenn kein OSD angezeigt wird, drücken Sie zum Aktivieren des Lautstärkereglers die Lautstärketaste; passen Sie die Lautstärke mit Links oder Rechts an (nur bei Modellen mit Lautsprechern). - Seite 13 Clear Vision 1. Wenn kein Bildschirmmenü angezeigt wird, aktivieren Sie mit der „Links“-Taste Clear Vision. 2. Wählen Sie mit „Links“ oder „Rechts“ zwischen Weak (Schwach), Medium (Mittel), Strong (Stark) und Off (Aus). Die Standardeinstellung ist immer „Off“ (Aus). 3. Halten Sie die „Links“-Taste zum Aktivieren der Clear Vision-Demo 5 Sekunden gedrückt und die Meldung „Clear Vision-Demo: on“...
-
Seite 14: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Luminance Color Setup Picture Boost OSD Setup Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard Overdrive 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Mit der „Links“ oder „Rechts“ navigieren Sie durch die Funktionen. Sobald die gewünschte Funktion hervorgehoben ist, drücken Sie zum Aktivieren die Menütaste. -
Seite 15: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Color Setup Picture Boost OSD Setup Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard Overdrive Contrast 0-100 Kontrast vom Digital-Register (Kontrast) Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) Game (Spiel) Spielmodus mode Movie (Film) -
Seite 16: Color Setup (Farbeinstellungen)
Color Setup (Farbeinstellungen) Color Setup Picture Boost OSD Setup Extra Exit Luminance Color Temp. Warm LowBlue Mode DCB Mode Green DCB Demo Blue Warme Farbtemperatur vom EEPROM Warm abrufen Normale Farbtemperatur vom EEPROM Normal abrufen Color Temp. Cool (Kühl) Kühle Farbtemperatur vom EEPROM abrufen (Farbtemp.) sRGB sRGB-Farbtemperatur vom EEPROM abrufen... -
Seite 17: Picture Boost (Bildverstärkung)
Picture Boost (Bildverstärkung) OSD Setup Extra Exit Luminance Picture Boost Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Ein oder Aus Hellen Rahmen de-/aktivieren (Heller Rahmen) Frame Size 14-100 Rahmengröße anpassen (Rahmengröße) Brightness 0-100 Rahmenhelligkeit anpassen (Helligkeit) Contrast... -
Seite 18: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) Extra Exit OSD Setup Luminance Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Adaptive-Sync Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout (OSD- 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen Auszeit) DP Capability (DP- Bitte beachten Sie, dass nur DP 1.2 die Adaptive-Sync- 1.1/1.2 Fähigkeit) -
Seite 19: Extra
Auto Config Ja oder Nein Bild automatisch auf Standard anpassen (Autom. Einstell.) Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalt-Timer) 24T1Q/27T1Q:Breitbild/4:3 Image Ratio Q27T1: Breitbild/4:3/1:1/ Seitenverhältnis der Bildanzeige wählen (Seitenverhältnis) Film 1/Film 2 DDC/CI Ja oder Nein DDC/CI-Unterstützung ein-/ausschalten. -
Seite 20: Exit (Beenden)
Exit (Beenden) Exit Luminance Color Setup Picture Boost OSD Setup Extra Exit Bildschirmmenü verlassen (Beenden) -
Seite 21: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 22: Treiber
Treiber i-Menu (Screen+) Willkommen zur „i-Menu“-Software von AOC. I-Menu erleichtert Ihnen die Anpassung Ihrer Monitoranzeigeeinstellungen durch Bildschirmmenüs anstatt der Tasten am Monitor. Bitte befolgen Sie zum Abschließen der Installation die Installationsanweisungen. Die Software wird von folgenden Betriebssystemen unterstützt: Windows 10, Windows 8, Windows 7. -
Seite 23: E-Saver
Willkommen zur Nutzung der AOC-Monitorenergieverwaltungssoftware e-Saver! AOC e-Saver verfügt über intelligente Abschaltfunktionen für Ihre Monitore, ermöglicht Ihrem Monitor zeitnahe Abschaltung, wenn sich der PC in einem beliebigen Status befindet (eingeschaltet, ausgeschaltet, Ruhezustand oder Bildschirmschoner); die tatsächliche Abschaltzeit können Sie wie gewünscht anpassen (siehe nachstehendes Beispiel). -
Seite 24: Problemlösung
Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. -
Seite 25: Technische Daten
Technische Daten Allgemeine Angaben Modellname 24T1Q Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 60,47 cm (Diagonale) Bildschirm Pixelabstand 0,2745mm (H) × 0,2745mm (V) Video HDMI-Schnittstelle, DP-Schnittstelle Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30k-85kHz Horizontale Abtastbreite 527,04mm (Maximum) Vertikale Abtastfrequenz 48-75Hz Vertikale Abtastbreite 296,46mm (Maximum) Optimale Auflösung... - Seite 26 Modellname 27T1Q Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 68,6 cm (Diagonale) Bildschirm Pixelabstand 0,3114mm (H) × 0,3114mm (V) Video HDMI-Schnittstelle, DP-Schnittstelle Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30k-85kHz Horizontale Abtastbreite 597,888mm (Maximum) Vertikale Abtastfrequenz 48-75Hz Vertikale Abtastbreite 336,312mm (Maximum) Optimale Auflösung 1920x1080@60Hz Sonstiges Max resolution 1920x1080@75Hz...
- Seite 27 Modellname Q27T1 Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 68,47 cm (Diagonale) Bildschirm Pixelabstand 0,2331mm (H) × 0,2331mm (V) Video HDMI-Schnittstelle, DP-Schnittstelle Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30k-114kHz Horizontale Abtastbreite 596,74mm (Maximum) Vertikale Abtastfrequenz 48-75Hz Vertikale Abtastbreite 335,66mm (Maximum) Optimale Auflösung 2560x1440@60Hz Sonstiges Max resolution 2560x1440@75Hz...
-
Seite 28: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi 24T1Q/27T1Q Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA... -
Seite 29: Auflösung
Q27T1 Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz 48,077 72,188... -
Seite 30: Pinbelegung
Pinbelegung Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel Pin-Nr. -
Seite 31: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
