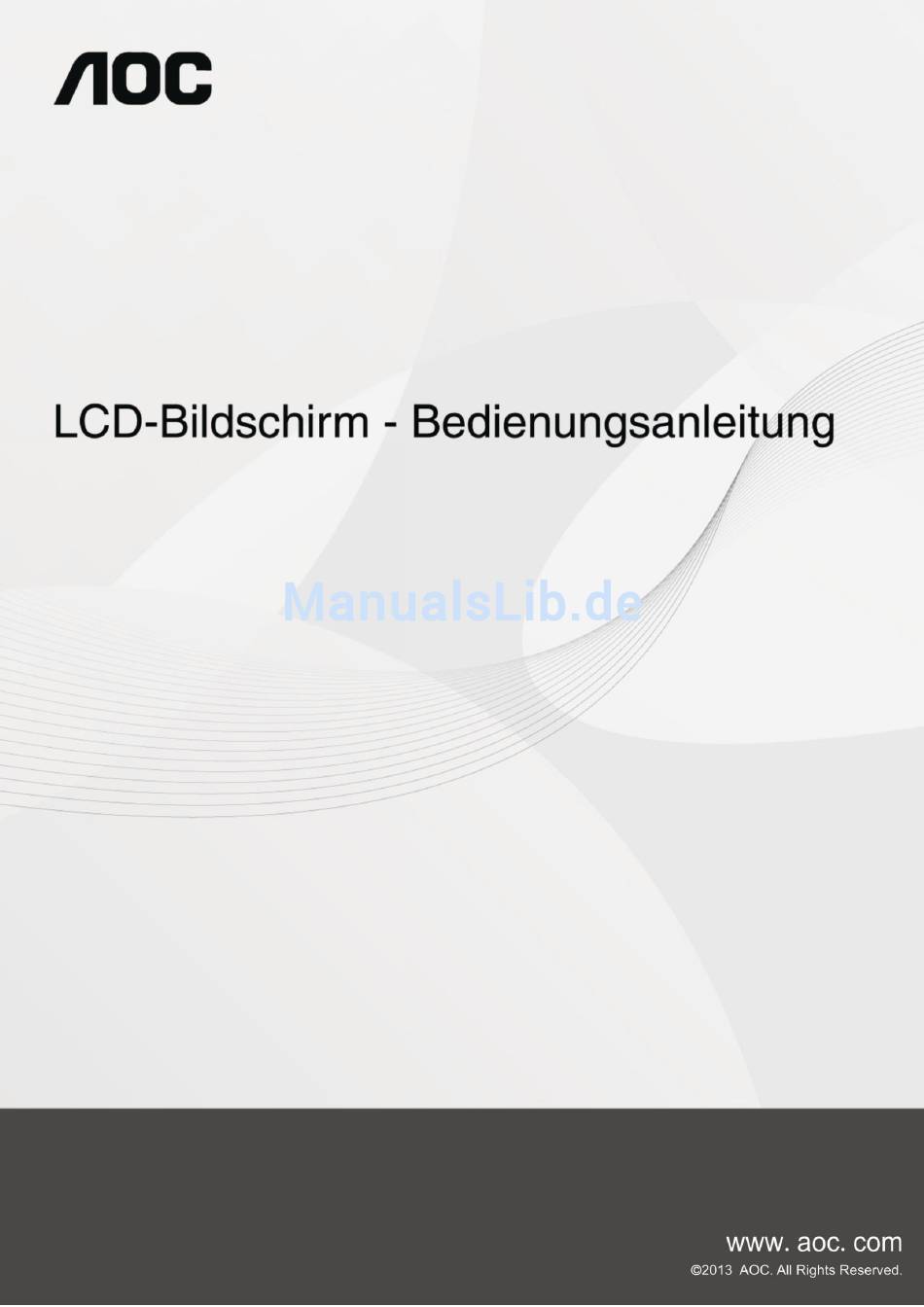

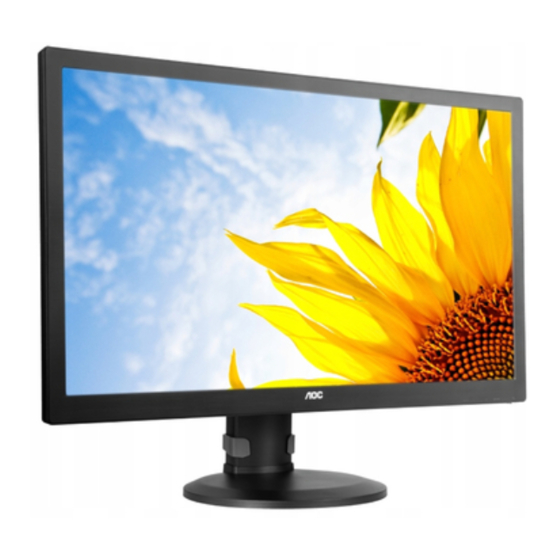

- Seite 1 E2770S /E2770SD6/E2770SHE /E2770SHE/NA E2770P /E2770SH Q2770P /G2770P /G2770PF M2770V/ M2870V/M2870V /M2870V I2770V/I2770VHE/I2770PQ -Hintergrundbeleuchtung (LED...
-
Seite 2: Inhaltsverzeichnis
Anbringen des Fußes ............................10 Anpassen des Blickwinkels ..........................11 Anschließen des Monitors..........................12 Anbringen des Wandhängearms........................16 Beschreibung der Funktion AOC Anti-Blaulicht（Optional） .................. 17 Anpassung ................................18 Optimale Auflö sung einstellen .......................... 18 Hotkeys ................................24 MHL (Mobile High-Definition Link) verwenden ....................26 OSD-Einstellungen ............................ -
Seite 3: Icherheit
icherheit Nationale Konventionen Die folgenden Abschnitte erklä ren die Bedeutung der Symbole, die in diesem Dokument verwenden werden. Anmerkung, Achtung und Warnung In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt sind. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die Spezifikationen Ihres Netzstroms. Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat. Dieser Stecker passt nur in eine geerdete Steckdose. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf einen instabilen Wagen, Stä nder, Stativ, Ausleger oder Tisch. Ernsthafte Verletzungen und Schä den an dem Gerät kö nnen durch das Herunterfallen des Monitors auftreten. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Ständer, Stative, Ausleger oder Tische. Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen Befestigungsmittel. -
Seite 7: Reinigung
Reinigung Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse kann dadurch verätzt werden. Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Reinigungstuch darf nicht zu grob sein. -
Seite 8: Sonstige
Sonstige Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf, wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken. Achten Sie darauf, dass die Lü ftungsö ffnungen nicht von einem Tisch oder Vorhang bedeckt werden. Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken Stoßeinwirkungen aus. -
Seite 9: Einstellungen
Anleitung Basi Ständer Drahthalter MHL Kabel Netzkabel Kabel DVI Kabel Analoges Kabel HDMI Kabel USB Kabel Audio Kabel DP Kabel Je nach Land und Region werden nicht sämtliche Signalkabel (Analog-,Audio. USB.DVI-, MHL,DP,HDMI-Kabel)mitgeliefert. Ihr Händler oder Ihre AOC-Zweigniederlassung informieren Sie gerne. -
Seite 10: Anbringen Des Fußes
Anbringen des Fußes Mit den folgenden Schritten bringen Sie des Fußes an oder entfernen diesen. 70S/70V Anbringen: Entfernen: Anbringen: Entfernen:... -
Seite 11: Anpassen Des Blickwinkels
Anpassen des Blickwinkels Um eine optimale Ansicht zu erhalten, schauen Sie bitte den Bildschirm an und stellen dann den Winkel des Monitors nach Ihren Bedürfnissen ein. Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ä ndern. Der Monitor kann um -5 bis 25°... -
Seite 12: Anschließen Des Monitors
Anschließen des Monitors Kabelverbindungen auf der Rü ckseite des Monitors und des Computers: E2770SD6/E2770SD/I2770V/M2770V/M2870V E2770SHE /E2770SHE/NA... - Seite 13 3 .E2770PQU 4 . Q2770PQU/G2770PQU 5. M2870VHE / I2770VHE/E2770SH 6. M2870VQ 7. I2770PQ...
- Seite 14 8.G2770PF Netzanschluss Analog (DB-15 VGA-Kabel) HDMI Audio eingang Kopfhörerausgang Display port HDMI/MHL USB eingang 10. USB 2.0x2 11. USB 3.0 12. USB 3.0+ Schnellladung Anschluss 13. Netzschalter Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an.
- Seite 15 Die Installation ist vervollständigt, wenn ein Bild auf Ihrem Monitor erscheint. Ansonsten schauen Sie bitte unter Fehlerbehebung.
-
Seite 16: Anbringen Des Wandhängearms
Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhä ngearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. -
Seite 17: Beschreibung Der Funktion Aoc Anti-Blaulicht（Optional
Studien haben gezeigt, dass nicht nur ultraviolette Strahlen Augenschäden verursachen können, sondern auch blaue Lichtstrahlen von LED-Displays verschiedene Bereiche der Augen schädigen und mit der Zeit das Sehvermögen beeinträchtigen können. Die Funktion AOC Anti-Blaulicht nutzt eine intelligente Technologie zur Reduzierung schädlicher blauer Lichtwellen, ohne dass sich dies auf... -
Seite 18: Anpassung
Anpassung Optimale Auflösung einstellen Windows 10 Unter Windows 10: • Rechtsklicken Sie auf Start. • Klicken Sie auf „Systemsteuerung“. • Klicken Sie auf „Anzeige“. • Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche. - Seite 19 • Stellen Sie den SLIDE-BAR (Regler) der Auflösung auf die optimale voreingestellte Auflö sung ein.
- Seite 20 Windows 8 Unter Windows 8: • Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps. • Stellen Sie „Anzeige“ auf „Kategorie“ ein. • Klicken Sie auf „Darstellung und Anpassung“. • Klicken Sie auf „Anzeige“.
- Seite 21 • Stellen Sie den SLIDE-BAR (Regler) der Auflösung auf die optimale voreingestellte Auflö sung ein.
- Seite 22 Windows 7 Unter Windows 7: • Klicken Sie auf Start. • Klicken Sie auf „Systemsteuerung“. • Klicken Sie auf „Darstellung“. • Klicken Sie auf „Anzeige“.
- Seite 23 • Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche. • Stellen Sie den SLIDE-BAR (Regler) der Auflösung auf die optimale voreingestellte Auflö sung ein.
-
Seite 24: Hotkeys
Hotkeys E2770SD/I2770V/M2770V/M2870V/E2770SD6 Quelle-Schnelltaste/ Auto/Beenden Clear Vision/- 4:3 or Wide/+ MENU /IN E2770SHE /E2770SHE/NA/E2770PQU/Q2770PQU/G2770PQU/M2870VQ/M2870VHE/I2770VHE/I2770PQ/E2770SH Quelle-Schnelltaste/ Auto/Beenden Clear Vision/- Lautstärke /+ MENU /IN G2770PF Quelle-Schnelltaste/ Auto/Beenden Game Mode/- Lautstärke /+ MENU /IN... - Seite 25 Clear Vision Wenn kein Bildschirmtext angezeigt wird, drü cken Sie zum Aktivieren von Clear Vision die Taste „- “. Wählen Sie mit den Tasten „-“ / „+“ zwischen „Schwach“, „Mittel“, „Stark“ und „Aus“. Die Standardeinstellung ist immer „Aus“. Halten Sie die Taste „- “ zur Aktivierung der Clear Vision-Demo 5 Sekunden gedrü ckt, die Meldung „Clear Vision-Demo: Ein“...
-
Seite 26: Mhl (Mobile High-Definition Link) Verwenden
MHL (Mobile High-Definition Link) verwenden MHL (Mobile High-Definition Link) Diese Funktion ermöglicht Ihnen, Videos und Fotos (von einem verbundenen Mobilgerät, das MHL unterstützt, importiert) auf dem Bildschirm des Produktes zu genießen. Zum Einsatz der MHL-Funktion benötigen Sie ein MHL-zertifiziertes Mobilgerät. Sie kö nnen auf der Webseite ●... -
Seite 27: Osd-Einstellungen
OSD-Einstellungen Grundlegende, einfache Anweisungen zu den Steuertasten. 1) Drücken Sie die Taste MENU (Menü) zum Aufrufen des OSD-Menus. 2) Drücken Sie - oder+ zum Ansteuern der einzelnen Funktionen. Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). -
Seite 28: Luminanz
Luminanz 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder+ das Element (Luminanz), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. - Seite 29 Weak Reaktionszeit anpassen (nur beim Light(only for E2770PQU/Q2770PQU/G2770PQU/I2770VH G2770PF/G2770PQU) Overdrive E/M2870VHE/M2870VQ/I2770PQ/G2770PF Medium /E2770SH/ E2770SHE/NA) Strong For playing FPS(first Person Shppters) games.Improves dark theme black level details. For playing RTS(Real Time Strategy, improve respnse time and brightness for presenting smooth pictures. Racing Game mode playing...
-
Seite 30: Bild-Setup
Bild-Setup 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Bild-Setup), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 31: Farbtemp
Farbtemp 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Farbtemp), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 32: Bildverstärkung
Bildverstärkung 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Bildverstärkung), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 33: Osd-Konfiguration
OSD-Konfiguration 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (OSD-Konfiguration), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder +die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 34: Weitere Funktionen
Auto / Analog / DVI / HDMI wahl (I2770VHE/M2870VHE/E2770SH ) ur automatischen Erkennung des Eingangsaus Auto / Analog / DVI (E2770SD/I2770V/M2770V/M2870V wahl E2770SD6) ur automatischen Erkennung des Eingangsaus Auto / Analog / DVI / wahl HDMI/DP (Q2770PQU/G2770PQU/M2870VQ/I2770PQ ) Eingangsaus Analog Analoge Eingabesignalquelle auswählen... - Seite 35 21.5"W(16:9) / 22"W(16:10) / 23"W(16:9) / 23.6"W(16:9) / 24"W(16:9) DDC-CI Ja oder Nein DDC-CI-Unterstützung ein-/ausschalten Zurück-setze Ja oder Nein Die Standardwerte für das Menü laden Information zu der Hauptbild- und Info Zweitbildquelle anzeigen...
-
Seite 36: Beenden
Beenden 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Beenden), drü cken Sie zum Aufrufen 3 Drücken Sie zum Verlassen Exit Exit the main OSD... -
Seite 37: Led-Anzeigen
LED-Anzeigen Status LED-Farbe Vollbetriebs-Modus Grün oder Blau Schlaf-Modus Orange oder Rot... -
Seite 38: Treiber
Treiber Monitortreiber Windows 10 • Windows® 10 starten • Rechtsklicken Sie auf Start. • Klicken Sie auf „Systemsteuerung“. • Klicken Sie auf das „Anzeige“-Symbol. - Seite 39 • Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche. • Klicken Sie auf die „Erweiterte Einstellungen“-Schaltfläche.
- Seite 40 • Klicken Sie auf das „Monitor“-Register und anschließend auf die „Eigenschaften“ -Schaltfläche. • Klicken Sie auf das „Treiber“-Register. • Öffnen Sie das Fenster „Treibersoftware aktualisieren - PnP-Monitor (Standard)“, indem Sie auf „Treiber aktualisieren...“ klicken Sie dann auf „Auf dem Computer nach Treibersoftware suchen“.
- Seite 41 • Wä hlen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen“. • Klicken Sie auf die „Datenträger“-Schaltfläche. Klicken Sie auf „Durchsuchen“ und navigieren Sie zu folgendem Verzeichnis: X:\Driver\module name (wobei X der Laufwerksbuchstabe des CD-Laufwerks ist). • Wä hlen Sie die Datei „xxx.inf“ und klicken Sie auf „Öffnen“. Klicken Sie auf die „OK“-Schaltfläche. •...
- Seite 42 Windows 8 • Windows® 8 starten • Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps. • Klicken Sie auf das „Systemsteuerung“-Symbol. • Stellen Sie „Anzeige“ auf "„Große Symbole“ oder „Kleine Symbole“ ein. • Klicken Sie auf das „Anzeige“-Symbol.
- Seite 43 • Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche. • Klicken Sie auf die „Erweiterte Einstellungen“-Schaltfläche.
- Seite 44 • Klicken Sie auf das „Monitor“-Register und anschließend auf die „Eigenschaften“ -Schaltfläche • Klicken Sie auf das „Treiber“-Register. • Öffnen Sie das Fenster „Treibersoftware aktualisieren - PnP-Monitor (Standard)“, indem Sie auf „Treiber aktualisieren...“ klicken Sie dann auf die „Auf dem Computer nach Treibersoftware suchen“-Schaltflä...
- Seite 45 • Wä hlen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen“. • Klicken Sie auf die „Datenträger“-Schaltflä che. Klicken Sie auf „Durchsuchen“ und navigieren Sie zu folgendem Verzeichnis: X:\Driver\module name (wobei X der Laufwerksbuchstabe des CD-Laufwerks ist). • Wä...
- Seite 46 Windows 7 • Windows® 7 starten • Klicken Sie auf „Start“ und dann auf „Systemsteuerung“. • Klicken Sie auf das „Anzeige“-Symbol. • Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche.
- Seite 47 • Klicken Sie auf die „Erweiterte Einstellungen“-Schaltfläche. • Klicken Sie auf das „Monitor“-Register und anschließend auf die „Eigenschaften“ -Schaltfläche. • Klicken Sie auf das „Treiber“-Register. • Öffnen Sie das Fenster „Treibersoftware aktualisieren - PnP-Monitor (Standard)“, indem Sie auf „Treiber...
- Seite 48 aktualisieren...“ klicken Sie dann auf „Auf dem Computer nach Treibersoftware suchen“. • Wä hlen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen“. • Klicken Sie auf die „Datenträger“-Schaltflä che. Klicken Sie auf „Durchsuchen“ und navigieren Sie zu folgendem Verzeichnis: X:\Driver\module name (wobei X der Laufwerksbuchstabe des CD-Laufwerks ist).
- Seite 49 • Schließen Sie alle offenen Fenster, entnehmen Sie die CD. • Starten Sie das System neu. Das System wählt automatisch die maximale Bildwiederholfrequenz und entsprechende Farbanpassungsprofile.
-
Seite 50: I-Menu
Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der... -
Seite 51: E-Saver
Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. -
Seite 52: Screen
Screen+ Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts mehrerer physikalischer Bildschirme auf einem Monitor, eine beträchtliche Arbeitserleichterung. -
Seite 53: Fehlersuche
überschreitet. Verwenden Sie die maximale Auflö sung und Frequenz, die der Monitor unterstützt. Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC Monitortreiber finden Sie unter: hie). Das Bild ist unscharf & hat Ändern Sie den Kontrast und die Helligkeit. - Seite 54 Stellen Sie sicher, dass der Netzschalter des Computers in der EIN-Position ist. Stellen Sie sicher, dass die Videokarte fest in dem Steckplatz eingesteckt ist. Der Monitor verharrt im Stellen Sie sicher, dass das Videokabel des Monitors richtig mit dem "Schlaf-Modus" Computer verbunden ist.
-
Seite 55: Spezifikationen
Spezifikationen Allgemeine technische Daten E2770SD /E2770SHE /E2770SHE/NA/M2770V/I2770V/I2770VHE/E2770SD6/E2770SH E2770SD/E2770SHE Modellnummer /E2770SHE/NA/M2770V/I2770V/I2770VHE/E2770SH System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.3114 mm(H) x 0.3114 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 148.5MHz... - Seite 56 Signalkabeltyp Abnehmbar Umgebungsb Im Betrieb 0° ~ 40° Temperatur: edingungen Nicht im Betrieb -25° ~ 55° Im Betrieb 10% ~ 85% (nicht kondensierend) Feuchtigkeit: Nicht im Betrieb 5% ~ 93% (nicht kondensierend) Im Betrieb 0~ 3658m (0~ 12000 ft ) Höhe: Nicht im Betrieb 0~ 12192m (0~ 40000 ft )
- Seite 57 E2770PQU/I2770PQ Modellnummer E2770PQU/I2770PQ System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.3114 mm(H) x 0.3114 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 148.5MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich 597.89mm (Maximum)
- Seite 58 Q2770PQU Modellnummer Q2770PQU System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.233 mm(H) x 0.233 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 241.5MHz 30 kHz - 83 kHz for D-Sub Horizontale Abtastfrequenz 30 kHz - 99 kHz for DVI (dual link) ;...
- Seite 59 G2770PQU/G2770PF Modellnummer G2770PQU System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.311 mm(H) x 0.311 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 330MHz 30 kHz - 83 kHz Horizontale Abtastfrequenz 30 kHz - 160 kHz for DVI (dual link) ;...
- Seite 60 M2870V/M2870VQ/M2870VHE Modellnummer M2870V/M2870VQ/M2870VHE System TFT Farb-LCD Sichtbare Anzeigeflä che 71.1 cm diagonal Pixelabstand 0.32 mm(H) x 0.32 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 148.5MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz 620.9mm Horizontaler Abtastbereich (Maximum)
-
Seite 61: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi E2770SD/E2770SHE /E2770SHE/NA/E2770PQU/M2770V/M2870V/I2770V/I2770VHE/M2870VHE/M2870VQ/I2770PQ Horizontale Vertikale Frequenz (Hz) FUSS AUFLÖSUNG Frequenz (kHz) 640 X 480@60Hz 31.469 59.94 640 X 480@67Hz 66.667 MODE 640 X 480@72Hz 37.861 72.809 640 X 480@75Hz 37.5 720 X 400@70Hz 31.469 70.087 MODE 800 X 600@56Hz 35.156 56.25 800 X 600@60Hz... - Seite 62 Q2770PQU Horizontale Vertikale Frequenz (Hz) FUSS AUFLÖSUNG Frequenz (kHz) 640 X 480@60Hz 31.469 59.94 MAC MODE 640 X 480@67Hz 66.667 640 X 480@72Hz 37.861 72.809 640 X 480@75Hz 37.5 IBM MODE 720 X 400@70Hz 31.469 70.087 800 X 600@56Hz 35.156 56.25 800 X 600@60Hz 37.879...
- Seite 63 G2770PQU Horizontale Vertikale FUSS AUFLÖSUNG Frequenz (kHz) Frequenz (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 800x600@100Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 SXGA 1280x1024@60Hz 63.981 60.02 WXGA 1440x900@60Hz...
-
Seite 64: Polzuweisungen
Polzuweisungen 15-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Video-Rot Video-Grün Erde Video-Blau Nicht verbunden Nicht verbunden DDC-Serielle Daten Kabelerkennung H-Sync. Erde-R V-Sync. Erde-G DDC-Serieller Takt Erde-B 24-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2－ TMDS-Daten 3＋ ＋5 V Stromversorgung TMDS-Daten 2＋ TMDS-Daten 2/4, Schild Erde (für +5 V) TMDS-Daten 4－... - Seite 65 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2＋ TMDS-Takt, Schild TMDS-Daten 2, Schild TMDS-Takt TMDS-Daten 2 Reserviert (nicht mit Gerät TMDS-Daten 1＋ verbunden) TMDS-Daten 1, Schild TMDS-Daten 1 TMDS-Daten 0+ DDC/CEC, Erde TMDS-Daten 0, Schild +5 V Stromversorgung TMDS-Daten 0 Hot-Plugging-Erkennung TMDS-Takt + 20-poliges Farbdisplay-Signalkabel...
-
Seite 66: Plug And Play
Plug and Play Plug & Play DDC2B Feature Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche Informationen über seine Anzeigefä higkeiten informieren. DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. -
Seite 67: Vorschrift
Vorschrift FCC-Erklärung FCC Klasse B Erklärung zur Funkentstörung WARNUNG: (FÜR FCC ZERTIFIZIERTE MODELLE) Anmerkung:Dieses Gerät wurde geprüft und erfü llt die Grenzwerte für ein Digitalgerä t der Klasse B gemäß Teil 15 der Richtlinien der amerikanischen Bundesbehörde für das Fernmeldewesen FCC. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebä... -
Seite 68: Weee-Erklärung（Optional
Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt erworben haben . EPA Energy Star ENERGY STAR® is a U.S. registered mark. As an ENERGY STAR® Partner, AOC International (Europe) BV and Envision Peripherals, Inc. have determined that this product meets the ENERGY STAR® guidelines for energy efficiency. -
Seite 69: Tco Document
TCO DOCUMENT (FOR TCO CERTIFIED MODELS) -
Seite 70: Dienst
EINGESCHRÄNKTE DREIJÄHRIGE GARANTIE* In Europa verkaufte AOC Farbmonitore Die AOC International (Europa) BV garantiert für drei (3) Jahren ab dem ursprünglichen Kaufdatum, dass dieses Produkt frei von Material- und Herstellfehlern ist. Wä hrend dieser Garantiedauer wird die AOC International (Europa) BV nach ihrem Begutachten das fehlerhafte Produkt kostenlos (mit Ausnahme wie unten angegeben) entweder durch ein neues Produkt oder ein erneut zusammengebautes Produkt ersetzen oder reparieren. - Seite 71 Dritte modifiziert oder verändert wurde; Sie ü bernehmen die alleinige Verantwortlichkeit und Haftung für jegliche solche Modifikationen oder Veränderungen. Alle AOC LCD -Monitore sind nach den ISO 9241-307 Klasse 1 -Pixel-Richtlinie gefertigt. Falls Ihre Garantie abgelaufen ist, können Sie immer noch auf alle verfü gbaren Serviceoptionen zugreifen, müssen jedoch die Kosten für Service, inklusive Teilen, Arbeit, Versands (falls zutreffend) und anfallender Steuern, tragen.
-
Seite 72: Garantieerklärung Für Den Nahen Osten Und Afrika (Mea)
Ausnahmefällen außerhalb der Garantie entsprechend der Produkt-ID-Seriennummer gewährleistet; bei solchen Ausnahmefällen sind Originalrechnung/Kaufbeleg obligatorisch. Falls das Produkt defekt zu sein scheint, wenden Sie sich bitte an Ihren AOC-autorisierten Händler oder entnehmen dem Service- und Support-Bereich auf der AOC-Website Garantieanweisungen für Ihr Land: ... - Seite 73 AOC International (Europe) B.V. und Ihre Ansprüche werden ausschließlich durch diese Vereinbarung definiert. Die gesamte Haftung der AOC International (Europe) B.V. (ob vertraglich, zivilrechtlich, im Rahmen der Garantie, per Kausalhaftung sowie auf sonstige Weise) darf den für das einzelne Gerät gezahlten Preis, dessen Defekt oder Beschädigung dem Anspruch zu Grunde liegt, nicht überschreiten.
-
Seite 74: Aoc-Pixelrichtlinie Iso 9241-307, Klasse 1
AOC-Pixelrichtlinie ISO 9241-307, Klasse 1...
