Niko 10-803 Produktinformation

Außenstationskoppler für sekundär-anlagen, vierfach
Vorschau ausblenden Andere Handbücher für 10-803:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

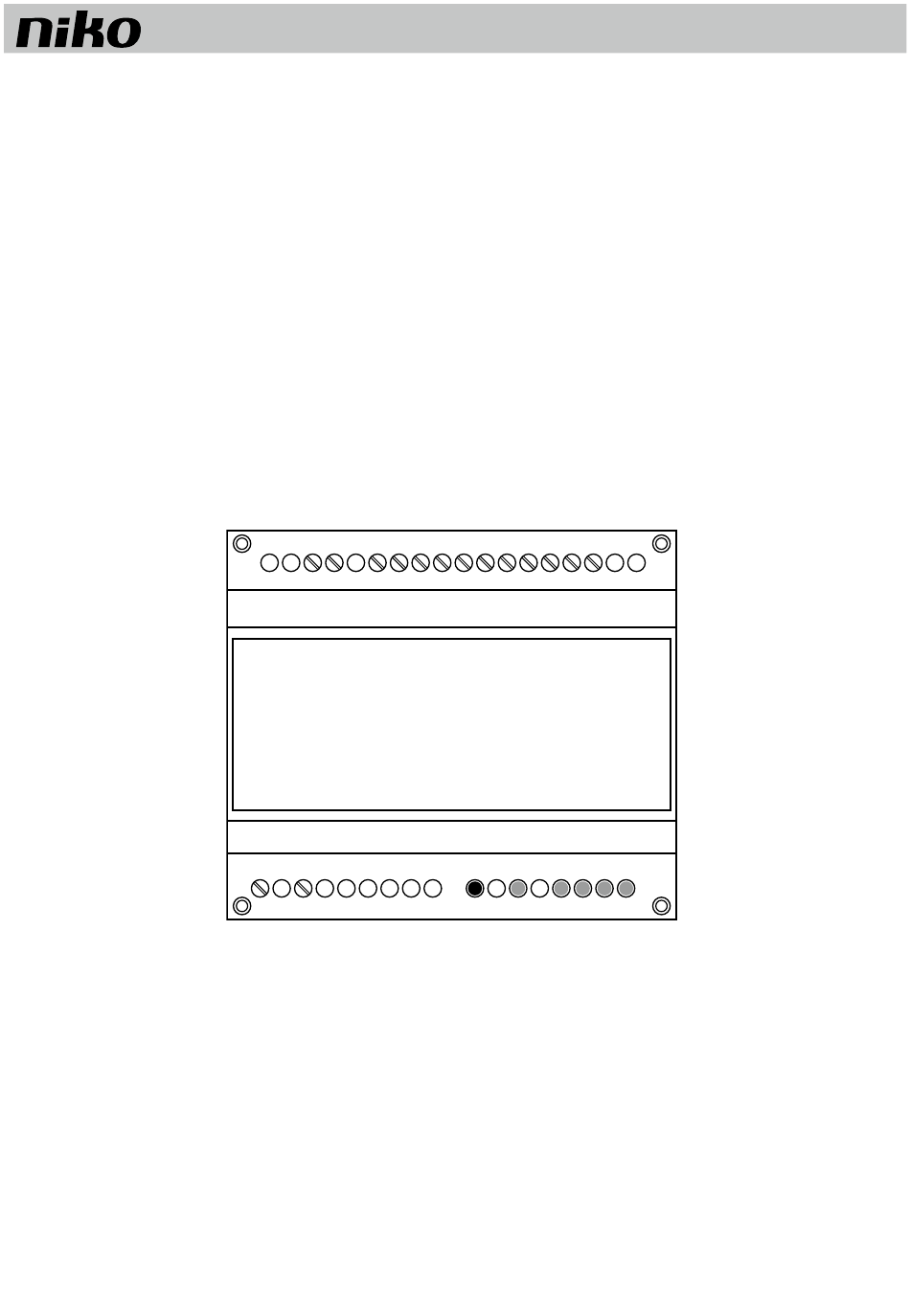

10-803
Buitenpostkoppeling voor secundaire audioinstallaties, viervoudig
Connecteur poste extérieur pour installations audio secondaires, quadruple
Außenstationskoppler für Sekundär-Anlagen, vierfach
External unit connections for secondary installations, 4-fold
Konektory externých jednotiek pre inštalácie typu podružný, 4-násobné
10-803
18 19
20
21 22
23
24 25 26
27 28
29 30
31
32 33 34
35
1
2
3
4
5
6
7
8
9
10 11
12 13 14
16 17
15
Productinformatie
Information de produit
Produktinformation
Product information
Informácie o výrobku
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Niko 10-803

Inhaltszusammenfassung für Niko 10-803

  • Seite 1 10-803 Buitenpostkoppeling voor secundaire audioinstallaties, viervoudig Connecteur poste extérieur pour installations audio secondaires, quadruple Außenstationskoppler für Sekundär-Anlagen, vierfach External unit connections for secondary installations, 4-fold Konektory externých jednotiek pre inštalácie typu podružný, 4-násobné 10-803 18 19 21 22 24 25 26...
  • Seite 2 10-803 Nederlands Français Deutsch English Slovenčina...

  • Seite 21: Lieferumfang

    10-803 1. LIEFERUMFANG Außenstationskoppler für Sekundär-Anlagen 10-803 Produktinformation ”Außenstationskoppler für Sekundär-Anlagen, vierfach 10-803” 2. SICHERHEITSHINWEISE 2.1. Allgemeine Sicherheitsbestimmungen Achtung! • Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden, dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.

  • Seite 22: Geräteübersicht

    Strang quittiert wurde. An diesem Strang also die Innenstation gefunden wurde. Es kann nur eine LED leuchten. 5. BESTIMMUNGSGEMÄßER GEBRAUCH • Außenstationskoppler 10-803 dienen ausschließlich zur Kopplung von Außenstationen. • Sie sind für Anlagen mit 1 Strang je 50 mA geeignet.

  • Seite 23: Technische Daten

    Zur Beachtung! Werksseitig ist die Betriebsart auf MASTER eingestellt. In dieser Betriebsart darf kein Versorgungs- und Steuergerät zusätzlich angeschlossen werden! Soll ein zweites 10-803 am Eingang parallel geschaltet werden, muss es erst in die Betriebsart SEKUNDÄR geschaltet werden. Anderenfalls kommt es zur Zerstörung der Stränge für die Außenstation.

  • Seite 24: Schaltungsbeispiel: "Von 1 Nach 4" (Von Einer Außenstation Zu 4 Unteranlagen)

    10-803 8.2. Schaltungsbeispiel: „Von 1 nach 4“ (von einer Außenstation zu 4 Unteranlagen) Sekundär-Anlage 1 Sekundär-Anlage 3 Dargestellt ist hier nur eine Dargestellt ist hier nur eine der möglichen Türstationen. der möglichen Türstationen. Das Versorgungs- und Das Versorgungs- und Steuergerät und die Steuergerät und die...

  • Seite 25: Hauptaußenstation

    10-803 8.3. Schaltungsbeispiel: „Von 1 nach N“ Zu maximal 8 weiteren 10-803 im SEKUNDÄR Modus Sekundär- Sekundär- Anlage 6 Anlage 8 Sekundär- Sekundär- Anlage 5 Anlage 7 P TS a b S1 a b S2 a b S3 a b S4 10-803 Betriebsart SEKUNDÄR...

  • Seite 26: Schaltungsbeispiel: "Von 2 Nach 4"

    10-803 8.4. Schaltungsbeispiel: „Von 2 nach 4“ Sekundär- Sekundär- Anlage 2 Anlage 4 Sekundär- Sekundär- Anlage 1 Anlage 3 Sekundär-Anlage 1 Betriebsart MASTER 10-803 a b S1 a b S2 a b S3 a b S4 P TS 10-803 10-803 >6...

  • Seite 27: Schaltungsbeispiel Mit 10-801 Auf Der Eingangsseite

    10-803 8.5. Schaltungsbeispiel mit 10-801 auf der Eingangsseite 10-505 10-505 Sekundär-Anlage 1 10-801 10-805-01 14 15 16 17 24 23 25 10-801 10-805-01 26VDC 230 V 230 VAC Unteranlage 1 Sekundär-Anlage 2, Betriebsart SEKUNDÄR 3 und 4 wie 1 10-803...

  • Seite 28: Konfiguration

    HINWEIS: Nur nach einem Türruf von der Hauptaußenstation ist es möglich von einer Sekundär-Anlage eine Sprechverbindung zu einer Hauptaußenstation aufzubauen. Die Verbindung zwischen dem 10-803 und den Sekundär-Anlagen wird über die Stränge 1, 2, 3, 4 erreicht. Der Strang wird immer parallel zum Bus an einer Außenstation der Sekundär-Anlage angeschlossen.
  • Seite 29 Kundendienst von Niko. CE-Kennzeichnung Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Für Funkgeräte erklärt Niko nv, dass die Funkgeräte aus dieser Anleitung der Richtlinie 2014/53/EU entsprechen. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter www. niko.eu unter der Produktreferenz, falls zutreffend.
  • Seite 48 10-803 PM010-80300R23055...
