Anschließen
5.1 Anschlüsse für die Versorgungsspannung AC 100 ... 240 V
Drei PS598-1 für zwei Geräte – 2 aus 3-Redundanz
Bild 5-6
Verbinden Sie jeden IE-Switch mit einem eigenen PS598-1. Verbinden Sie beide IE-Switches
zusätzlich mit dem dritten PS598-1. Der Betrieb von beiden IE-Switches ist auch nach dem
Ausfall eines PS598-1 möglich. Der IE-Switch erkennt den Ausfall einer Spannungsquelle
und meldet diesen Ausfall. Die PS598-1 teilen die anliegende Last automatisch gleichmäßig
untereinander auf.
Hinweis
Zwei Anschlüsse der Ausgangsspannung DC 24 V
Am PS598-1 befinden sich zwei Anschlüsse mit der Ausgangsspannung DC 24 V. Beachten Sie,
dass Sie nur den Anschluss auf der Vorderseite oder auf der Rückseite des PS598-1 betreiben
dürfen. Sie können das Gerät nicht gleichzeitig mit dem Anschluss auf der Vorder- und Rückseite
betreiben.
Hinweis
Verwenden Sie zum Verdrahten des Spannungsanschlusses Kupferkabel der Kategorie AWG 14
bis 10 oder Kabel mit einem Querschnitt von 1,5 bis 4 mm
Sicherheitshinweis für Anschlüsse mit LAN-Kennzeichnung (Local Area Network)
Ein LAN oder LAN-Segment, mit allen dazugehörigen miteinander verbundenen Geräten, soll
vollständig in eine einzelne Niederspannungs-Energieverteilung und in ein Gebäude
eingebunden sein. Das LAN ist entweder für "Environment A" gemäß IEEE802.3 oder
"Environment 0" gemäß IEC TR 62102 ausgelegt.
Verbinden Sie keine elektrischen Anschlüsse direkt mit einem Telefonnetz (Telephone Network
Voltage) oder einem WAN (Wide Area Network).
18

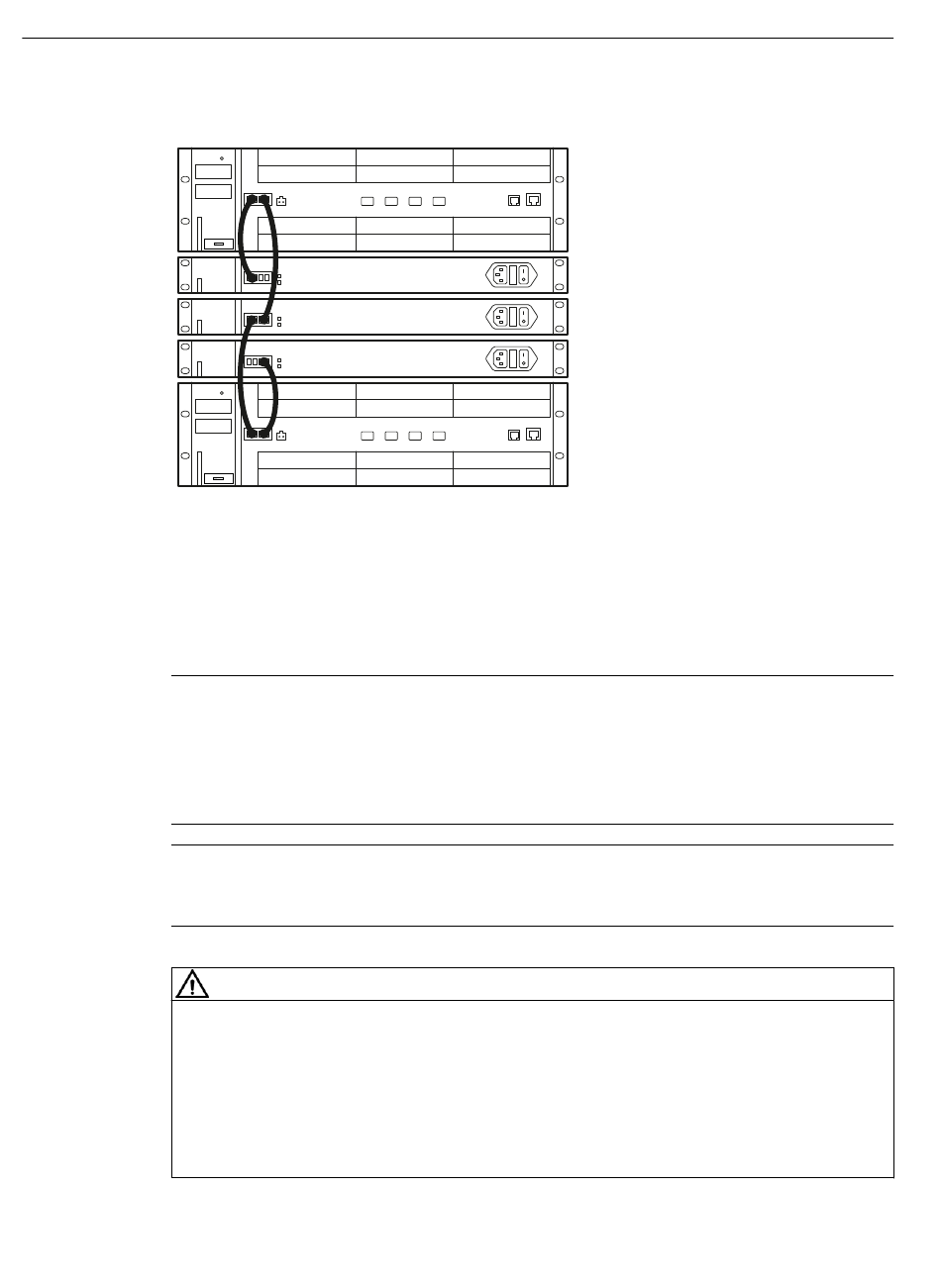

Anschluss von drei Netzteilen an einen SCALANCE XR552-12M. SCALANCE XR528-6M wird
analog verwendet.
WARNUNG
.
2
Netzteil PS598-1 für SCALANCE XR-500
Kompaktbetriebsanleitung, 02/2023, A5E03275848-05
