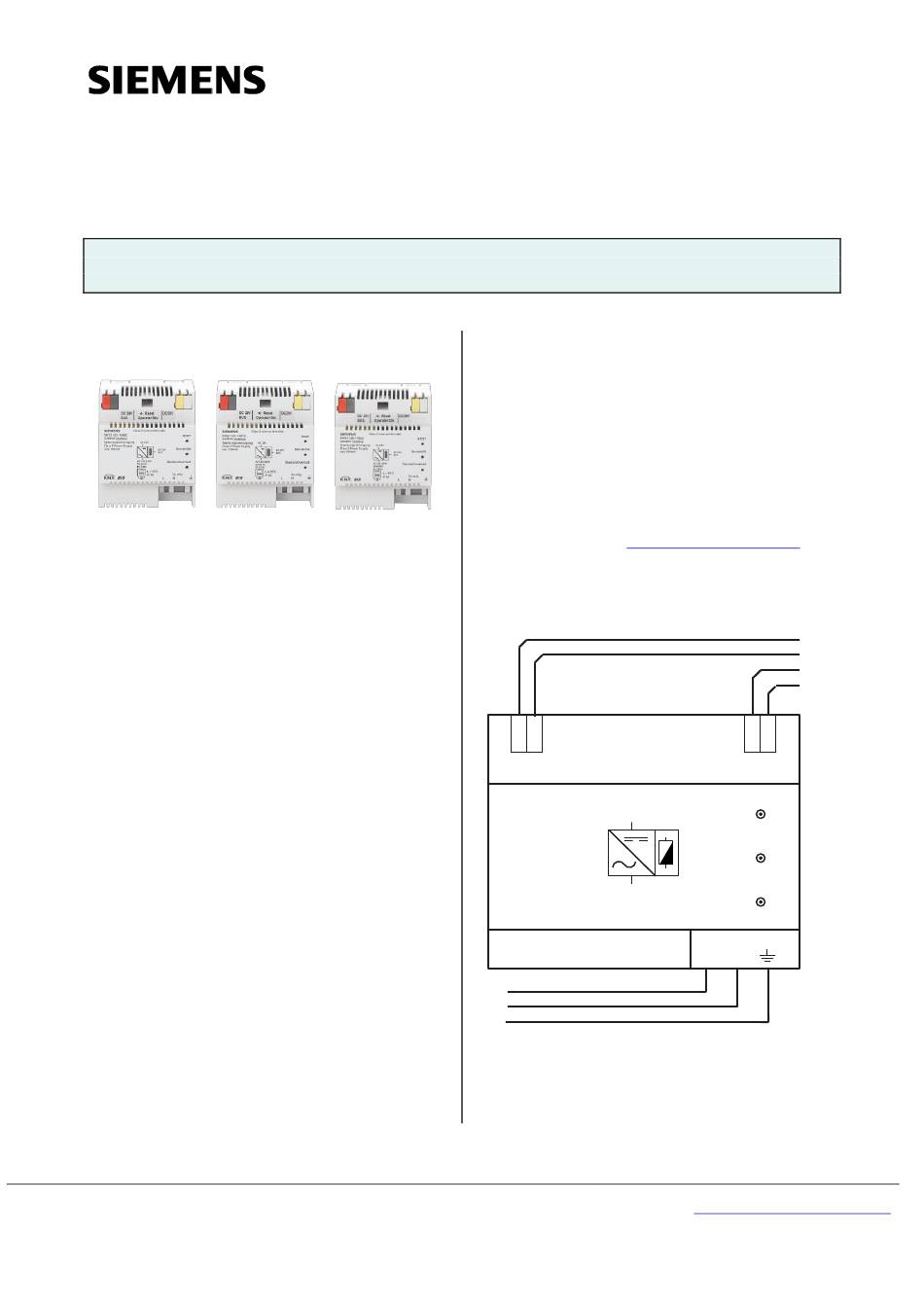

Siemens 5WG1125-1AB02 Technische Produkt-Informationen

Spannungsversorgung N 125/02
Spannungsversorgung N 125/12
Spannungsversorgung N 125/22
Produkt- und Funktionsbeschreibung
Die Spannungsversorgung erzeugt die für KNX die erfor-
derliche Systemspannung. Die Verbindung mit der Busli-
nie erfolgt über die frontseitige Busklemme.
Die integrierte Drossel verhindert den Kurzschluss der Da-
tentelegramme auf der Buslinie. Durch Betätigen des ein-
gebauten Reset-Schalters werden die Busteilnehmer in
den Grundzustand gesetzt (Betätigung > 20 s).
Für jede Buslinie wird mindestens eine Spannungsversor-
gung benötigt, die in einem Verteiler montiert wird. In ei-
ner Buslinie sind maximal zwei Spannungsversorgungen
zulässig. Eine zweite Spannungsversorgung ist nur erfor-
derlich, wenn die Betriebsspannung an einem Teilnehmer
unter 21 V abfällt.
Hinweis: Werden zwei Spannungsversorgungen parallel
an einer Buslinie betrieben, so ist bei Aufleuchten der
Überlastanzeige an einer oder beiden Busspannungsver-
sorgungen die Buskonfiguration so zu ändern, dass keine
Überlastanzeige mehr erfolgt.
Die Leitungslänge zwischen zwei parallel betriebenen
Spannungsversorgungen ist nicht vorgegeben.
Werden mehr als 30 Busteilnehmer z.B. in einem Verteiler
mit kurzen Leitungsdistanzen (z.B. 10 m) eingebaut, soll
die Spannungsversorgung in der Nähe dieser Busteilneh-
mer angeordnet werden. Die Entfernung zwischen der
Spannungsversorgung und einem Busgerät darf max. 350
m sein.
Die Spannungsversorgung hat eine Spannungs- und
Stromregelung und ist damit kurzschlussfest. Kurze Net-
zunterbrechungen überbrückt sie mit ca. 200 ms Puffer-
zeit.
Aus Gründen der Versorgungssicherheit wird empfohlen,
für den Netzanschluss der Spannungsversorgung einen ei-
genen, separat abgesicherten Stromkreis zu verwenden.
Siemens Schweiz AG
Smart Infrastructure
Global Headquarters
Theilerstrasse 1a
CH 6300 Zug
Bei den Spannungsversorgungen kann die Ausgangsspan-
nung unverdrosselt DC 24 V an einem zusätzlichen Klem-
menpaar (gelb/weiß) frontseitig abgegriffen werden.
Diese Ausgangs-spannung kann z.B. zur Versorgung einer
zusätzlichen Linie über eine separate Drossel genutzt wer-
den.
Die Spannungsversorgungen können aus AC 120...230 V
oder aus DC 220 V versorgt werden.
Weitere Informationen
Anschlussbeispiel
+ -
s
5WG1125- 1AB22
L
N
PE
RS-AA
© Siemens AG 2020
Änderungen vorbehalten
GAMMA instabus
Technische Produkt-Informationen
Juli 2020
5WG1125-1AB02
5WG1125-1AB12
5WG1125-1AB22
www.siemens.de/gamma-td
+ -
R ESET
Betr ieb/ ON
Über last/ Over load
L N
Update: http://www.siemens.com/gamma-td
