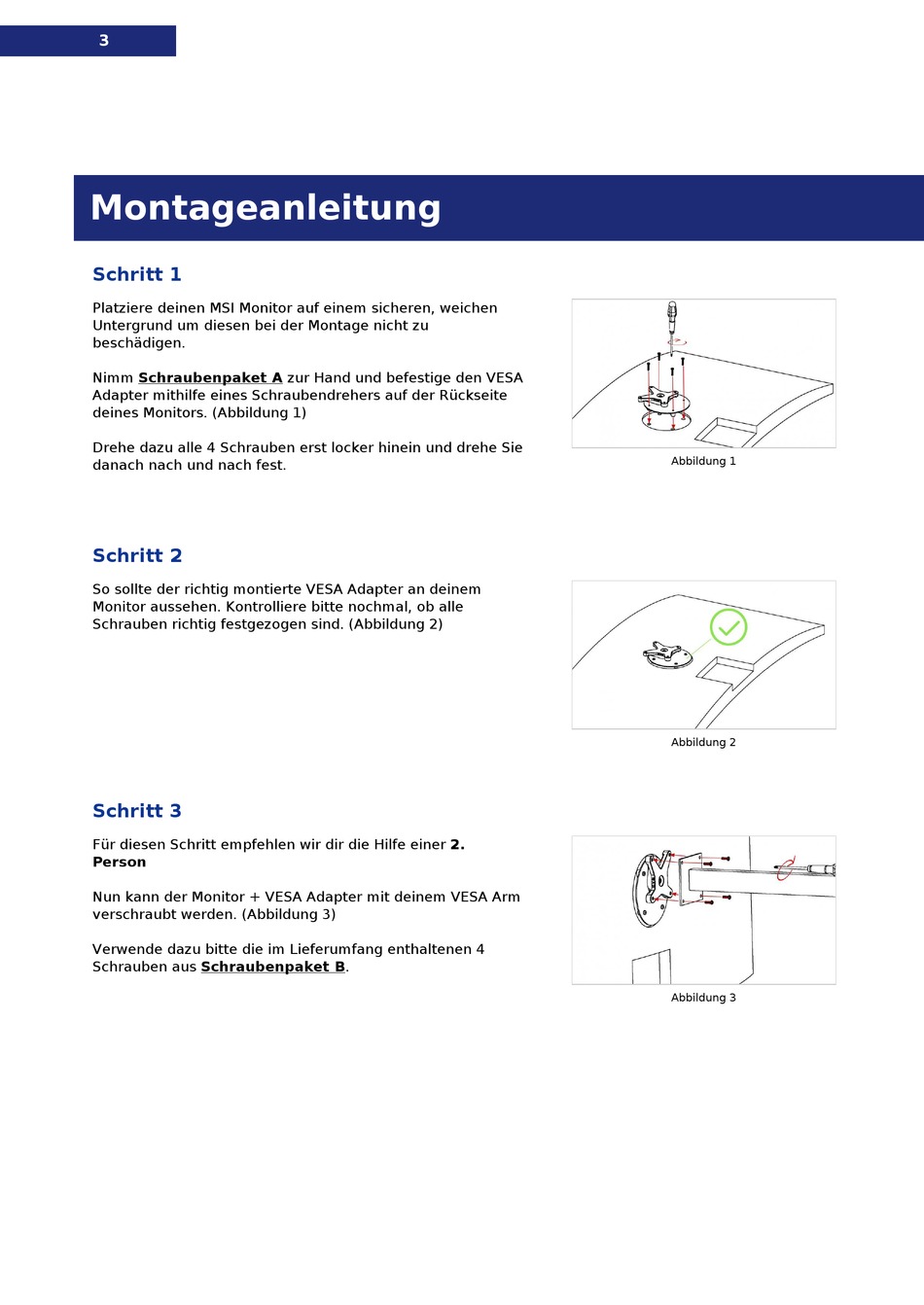

Montageanleitung
Montageanleitung
Schritt 1
Platziere deinen MSI Monitor auf einem sicheren, weichen
Untergrund um diesen bei der Montage nicht zu
beschädigen.
Nimm Schraubenpaket A zur Hand und befestige den VESA
Adapter mithilfe eines Schraubendrehers auf der Rückseite
deines Monitors. (Abbildung 1)
Drehe dazu alle 4 Schrauben erst locker hinein und drehe Sie
danach nach und nach fest.
Schritt 2
So sollte der richtig montierte VESA Adapter an deinem
Monitor aussehen. Kontrolliere bitte nochmal, ob alle
Schrauben richtig festgezogen sind. (Abbildung 2)
Schritt 3
Für diesen Schritt empfehlen wir dir die Hilfe einer 2.
Person
Nun kann der Monitor + VESA Adapter mit deinem VESA Arm
verschraubt werden. (Abbildung 3)
Verwende dazu bitte die im Lieferumfang enthaltenen 4
Schrauben aus Schraubenpaket B.
Abbildung 1
Abbildung 2
Abbildung 3
