Schwaiger STEM1180 Bedienungsanleitung Und Sicherheitshinweise

BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
ALLGEMEINES
Bedienungsanleitung lesen und aufbewahren.
Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger
Produktes.
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Informationen zur Inbetriebnahme und Handhabung.
Diese Bedienungsanleitung soll Sie beim Umgang mit dem Produkt unter-
stützen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie
die Anleitung während der gesamten Lebensdauer des Produktes auf und
geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prü-
fen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass
keine fehlerhaften oder beschädigten Teile enthalten sind.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Produkt ist zum Messen von Stromspannung, Leistungsaufnahme und
Energieverbrauch von angeschlossenen, elektrischen Verbrauchsgeräten
sowie zur Berechnung der daraus resultierenden Energiekosten konzipiert.
Zusätzlich ist es geeignet zur Messung der Energie-Einspeisung von Bal-
konkraftwerken.
Das Produkt ist ausschließlich für den Privatgebrauch bestimmt und nicht
für den gewerblichen Bereich geeignet.
Verwenden Sie das Produkt nur wie in dieser Bedienungsanleitung be-
schrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und
kann zu Sachschäden führen.

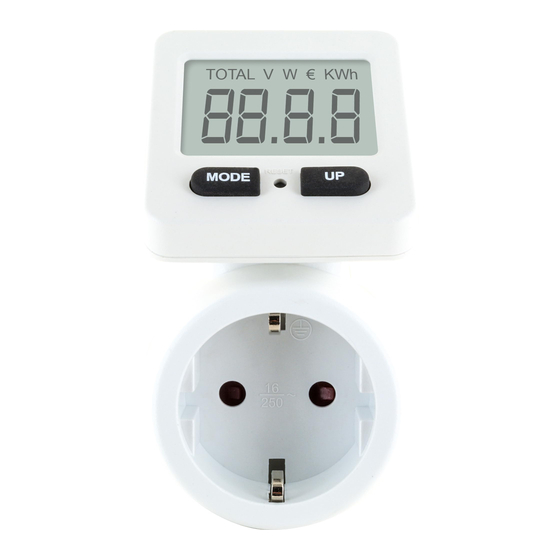

Produkt im Detail
1
2
3 1 LCD-Display
2 Taste MODE
6
4
3 Taste UP
4 Reset Knopf
5 Schuko Buchse
5
6 Schuko Stecker
ALLGEMEINE SICHERHEITS- UND WARNHINWEISE
WARNUNG!
Stromschlaggefahr!
Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elek-
trischem Stromschlag führen.
• Betreiben Sie das Produkt nicht, wenn es sichtbare Schäden aufweist.
• Überprüfen Sie das Produkt vor jedem Gebrauch auf Unversehrtheit.
Beschädigte Elektrogeräte sowie geknickte Netzleitungen oder blanke
Drähte erhöhen das Risiko eines elektrischen Schlags.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Unsachgemäße Ein-
griffe können zu elektrischen Schlägen und Fehlfunktionen führen.
• Der Netzstecker des Geräts muss in die Steckdose passen. Der Netzste-
cker darf in keiner Weise verändert werden.
• Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprüng-
lichen Gerätedaten entsprechen. In diesem Produkt befinden sich elek-
trische und mechanische Teile, die zum Schutz gegen Gefahrenquellen
unerlässlich sind.
• Tauchen Sie das Produkt niemals in Wasser.
• Fassen Sie das Produkt niemals mit nassen Händen an.
• Halten Sie das Produkt von offenem Feuer und heißen Flächen fern.
• Betreiben Sie das Produkt nie in Feuchträumen oder im Regen.
• Setzen Sie das Produkt weder Regen noch extremen Witterungsbedin-
gungen aus, z.B. Minustemperaturen, Hagel, extremer Hitze.
• Stellen Sie das Produkt nie so, dass es in Wasser fallen kann.
• Achten Sie darauf, dass keinerlei Flüssigkeit in das Produkt gelangt, und
trocknen Sie ggf. das Produkt vor Wiederinbetriebnahme gut ab.
• Sorgen Sie dafür, dass Kinder keine Gegenstände in das Produkt hinein-
stecken.
WARNUNG!
Gefahren für Kinder und Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise
Behinderte, ältere Personen mit Einschränkung ihrer physischen
und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen
(beispielsweise ältere Kinder).
• Dieses Produkt kann von Kindern ab acht Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen Fä-
higkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts
unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer-
wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.
• Halten Sie Kinder jünger als acht Jahre vom Produkt und fern.
• Lassen Sie das Produkt während des Betriebs nicht unbeaufsichtigt.
• Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können
sich beim Spielen darin verfangen und ersticken.
WARNUNG!
Brandgefahr!
Unsachgemäßer Umgang mit dem Produkt kann eine Explosion oder einen Brand
verursachen.
• Halten Sie das Produkt fern von Wasser, anderen Flüssigkeiten, offenem
Feuer und heißen Oberflächen.
• Bedecken Sie das Produkt nicht mit Gegenständen oder Kleidung.
• Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf
bzw. in die Nähe des Produkts.
WARNUNG!
Explosionsgefahr!
Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten oder Gase befinden. Überschreiten Sie nie-
mals die angegebene maximale Eingangsspannung.
• Vermeiden Sie starke Erschütterungen.
• Setzen Sie das Produkt weder Regen noch extremen Witterungsbedin-
gungen aus, z. B. Minustemperaturen, Hagel, extremer Hitze.
• Setzen Sie das Gerät keinen extremen Temperaturschwankungen aus.
Nehmen Sie es erst in Gebrauch, wenn es an die Umgebungstemperatur
angepasst ist.
STEM1180
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn | Hotline: +49 (0) 9101 702-299 | www.schwaiger.de | info@schwaiger.de
Geschäftszeiten: Montag bis Freitag: 08:00 - 17:00 Uhr
• Betreiben Sie das Gerät nicht in der Nähe starker magnetischer Felder,
wie z.B. Motoren, Transformatoren o.ä.
• Stecken Sie niemals mehrere Steckdosen hintereinander.
• Verwenden Sie nur eine Wandsteckdose, die gut erreichbar ist. So kann
in Notfällen schnell der Netzstecker gezogen werden.
• Das Produkt ist nur bei gezogenem Netzstecker spannungsfrei.
• Schließen Sie keine Geräte mit einer höheren Gesamtleistung als 3.680 W
bzw. einer Gesamtstromaufnahme von mehr als 16,0 A an das Produkt
an.
HINWEIS!
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des
Produkts führen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken
Erschütterungen aus.
• Stellen Sie das Produkt nie auf oder in der Nähe von heißen Oberflächen
ab (z. B. Herdplatten).
• Bringen Sie das Produkt nicht mit heißen Teilen in Berührung.
• Betreiben Sie das Produkt nur an geerdeten Steckdosen mit 230 V AC,
50 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsort nicht si-
cher sind, fragen Sie beim betreffenden Energieversorger nach.
• Trennen Sie das Produkt bei Gewitter oder längerer Nichtbenutzung vom
Stromnetz.
• Setzen Sie das Produkt niemals hoher Temperatur (Heizung etc.) oder
Witterungseinflüssen (Regen etc.) aus.
• Füllen Sie niemals Flüssigkeit in das Produkt.
• Tauchen Sie das Produkt zum Reinigen niemals in Wasser und verwen-
den Sie zur Reinigung keinen Dampfreiniger. Das Produkt kann sonst
beschädigt werden.
• Verwenden Sie das Produkt nicht mehr, wenn die Kunststoffbauteile des
Produkts Risse oder Sprünge haben oder sich verformt haben. Ersetzen
Sie beschädigte Bauteile nur durch passende Originalersatzteile.
BEDIENUNG IM DETAIL
Produkt und Lieferumfang prüfen
Beschädigungsgefahr!
Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder
anderen spitzen Gegenständen öffnen, kann das Produkt schnell beschä-
digt werden.
Gehen Sie beim Öffnen sehr vorsichtig vor.
1. Nehmen Sie das Produkt aus der Verpackung.
2. Prüfen Sie, ob die Lieferung vollständig ist.
3. Prüfen Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist
dies der Fall, benutzen Sie das Produkt nicht. Wenden Sie sich an die in
dieser Bedienungsanleitung angegebenen Hotline oder E-Mail-Adresse.
Inbetriebnahme
Das Produkt verfügt über eine Steckdose mit 1x Schuko Buchse (5) und
1x Schuko Stecker (6) sowie über ein um 180° drehbares LCD-Display
(1). Um das Produkt in Betrieb zu nehmen, gehen Sie wie folgt vor:
1. Stecken Sie den Schuko Stecker (6) in eine gut zugängliche und vor-
schriftsmäßig installierte Schutzkontaktsteckdose.
2. Stecken Sie den Netzstecker (Schutzkontakt Typ F CEE 7/4 oder Eu-
rostecker Typ C CEE 7/17) eines elektrischen Verbrauchsgeräts oder
Wechselrichters eines Balkonkraftwerks in die Schuko Buchse (5) des
Produkts.
3. Das angeschlossene Verbrauchsgerät wird daraufhin über die durchge-
schleifte Steckdose des Produkts mit Strom versorgt. Die gemessenen
Daten können jetzt am LCD-Display (1) abgelesen werden.
Sobald das Produkt mit Strom versorgt wird, wird zuerst immer die
gemessene Stromspannung angezeigt.
Display
Das LCD-Display (1) verfügt über zwei Zeilen.
In der ersten Zeile wird angezeigt, welche Daten gemessen wer-
den.
• V: Stromspannung in Volt
• W: Leistungsaufname/-Abgabe in Watt
• Total kWh: Energieverbrauch/-Einspeisung in Kilowattstunden
während der Nutzungsdauer
• Total €: Kosten des Energieverbrauchs in Euro
• € kWh: Kosten pro Kilowattstunde (dieser Wert ist einstellbar)
In der zweiten Zeile wird der gemessene bzw. errechnete Wert an-
gezeigt:
• V: Anzeige von 0,0 - 999,9 möglich
• W, kWh: Anzeige von 0,0 - 9999 möglich
• €: Anzeige von 0,00 - 9999 möglich
• € kWh: Anzeige von 00,00 - 99,99 möglich
Das LCD-Display kann für eine bessere Ablesbarkeit um 180° gedreht wer-
den.
Anzeigemodus auswählen
Das Produkt verfügt über die oben genannten 5 verschiedenen Anzeige-
modi. Um zwischen den beiden Messbereichen V (Stromspannung) und W
(Leistungsaufnahme) zu wechseln, drücken Sie einmal die Taste MODE
(2).
Um zwischen den drei Anzeigebereichen Total kWh, Total € und € kWh zu
wechseln, drücken Sie jeweils einmal die Taste UP (3).
Kosten pro Kilowattstunde einstellen
Um die Stromkosten je verbrauchter Kilowattstunde einzustellen, gehen
Sie wie folgt vor:
1. Nehmen Sie das Produkt zunächst wie oben beschrieben in Betrieb.
2. Stellen Sie anschließend wie oben beschrieben den Anzeigemodus €
kWh ein.
3. Drücken und halten Sie nun die Taste MODE (2) für ca. 3 Sekunden, bis
die erste Zahl der zweiten Zeile im LCD-Display (1) zu blinken beginnt.
Sie können jetzt anfangen, die Kosten je Kilowattstunde einzugeben.
4. Drücken Sie einmal oder mehrfach die Taste UP (3), um die gewünsch-
te Zahl an erster Stelle einzustellen. Bestätigen Sie Ihre Auswahl durch
einmaliges Drücken der Taste MODE (2). Anschließend beginnt die
zweite Stelle zu blinken und Sie können nun die zweite Zahl einstellen.
5. Wiederholen Sie Schritt 4 insgesamt dreimal, um den Preis in Euro pro
Kilowattstunde einzustellen.
6. Wenn Sie mit der Eingabe fertig sind, drücken Sie abschließend er-
neut einmal die Taste MODE (2). Die letzte Zahl der zweiten Zeile im
LCD-Display (1) hört auf zu blinken und die Eingabe ist abgeschlossen.
Sie können nun wie gewohnt zwischen den Anzeigemodi auswählen.
Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.
Wenn Sie bei der Eingabe der Kosten eine Stelle überspringen möch-
ten, drücken Sie direkt die Taste MODE (2). Die jeweilige Stelle bleibt
daraufhin unverändert bzw. sie bleibt leer, wenn diese 0 beträgt und
an erster Stelle vor dem Komma steht.
Die Eingabe wird automatisch abgebrochen, wenn währenddessen 10 Se-
kunden lang keine Taste gedrückt wird. Die Eingabe wird in diesem Fall
nicht gespeichert.
Die Kosten pro Kilowattstunde können nur eingestellt werden, wenn das
Produkt in einer Steckdose steckt und mit Strom versorgt wird. Das Pro-
dukt verfügt über keine eingebaute Batterie.
Produkt zurücksetzen
Wenn das LCD-Display (1) einen Anzeigefehler aufweist oder die Tasten nicht
mehr reagieren, können Sie das Produkt zurücksetzen. Drücken Sie hierzu mit
einem spitzen, dünnen Gegenstand (z.B. Pinzette) den RESET Knopf (4) am
Produkt.
Auch wenn Sie alle Daten löschen möchten, drücken Sie hierzu den RESET Knopf
(4).
Das Produkt verfügt über eine automatische Datenspeicherung. Somit
würden Daten auch bei Stromausfall, oder wenn das Produkt vom Netz
genommen wird, gespeichert werden. Daten werden nur durch das
Zurücksetzen des Produkts gelöscht.
TECHNISCHE DATEN
Artikelnummer STEM1180
Spannungsversorgung 230 V AC, 50 Hz
Ausgangsstrom 16 A
Ausgangsleistung 3680 W (max.)
Überspannungskategorie CAT II
Spannung: 150 – 276 V AC
Messbereiche
Leistung: 0,3 – 3680 W
Spannung: ± 1%
Messgenauigkeit
Leistung: ± 2 %
Displayanzeige 4-stellig
Betriebstemperatur +5°C - +40°C
Einsatzort Innenbereich
Schutzklasse IP20
Displaygröße 2"
Abmessungen (B x H x T) 58 x 109 x 84 mm
Gewicht 120 g
Farbe weiß
WARTUNG & REINIGUNG:
WARNUNG!
Stromschlaggefahr!
• Ziehen Sie immer zuerst den Netzstecker, bevor Sie das Produkt reini-
gen.
Kurzschlussgefahr!
In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können
einen Kurzschluss verursachen.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das
Gehäuse gelangen.
HINWEIS!
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des
Produkts führen.
• Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder
Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie
Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädi-
gen.
1. Ziehen Sie vor der Reinigung des Produkts den Netzstecker.
2. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
3. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein
leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.
4. Lassen Sie alle Teile danach vollständig trocknen.
Entsorgung
Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit
dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich ver-
pflichtet, elektrische und elektronische Geräte sowie Batterien am
Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammel-
stellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt
das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungs-
anleitung bzw. der Verpackung weist auf diese Bestimmung hin.
Haftungsausschluss
Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für
Schäden die aus unsachgemäßer Installation oder Montage sowie unsach-
gemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicher-
heitshinweise resultieren.
Herstellerinformation
Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fach-
händler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren
technischen Support.
Geschäftszeiten
(Technischer Support in deutscher Sprache)
Montag bis Freitag: 08:00 - 17:00 Uhr
STEM1180_BDA_web_a
