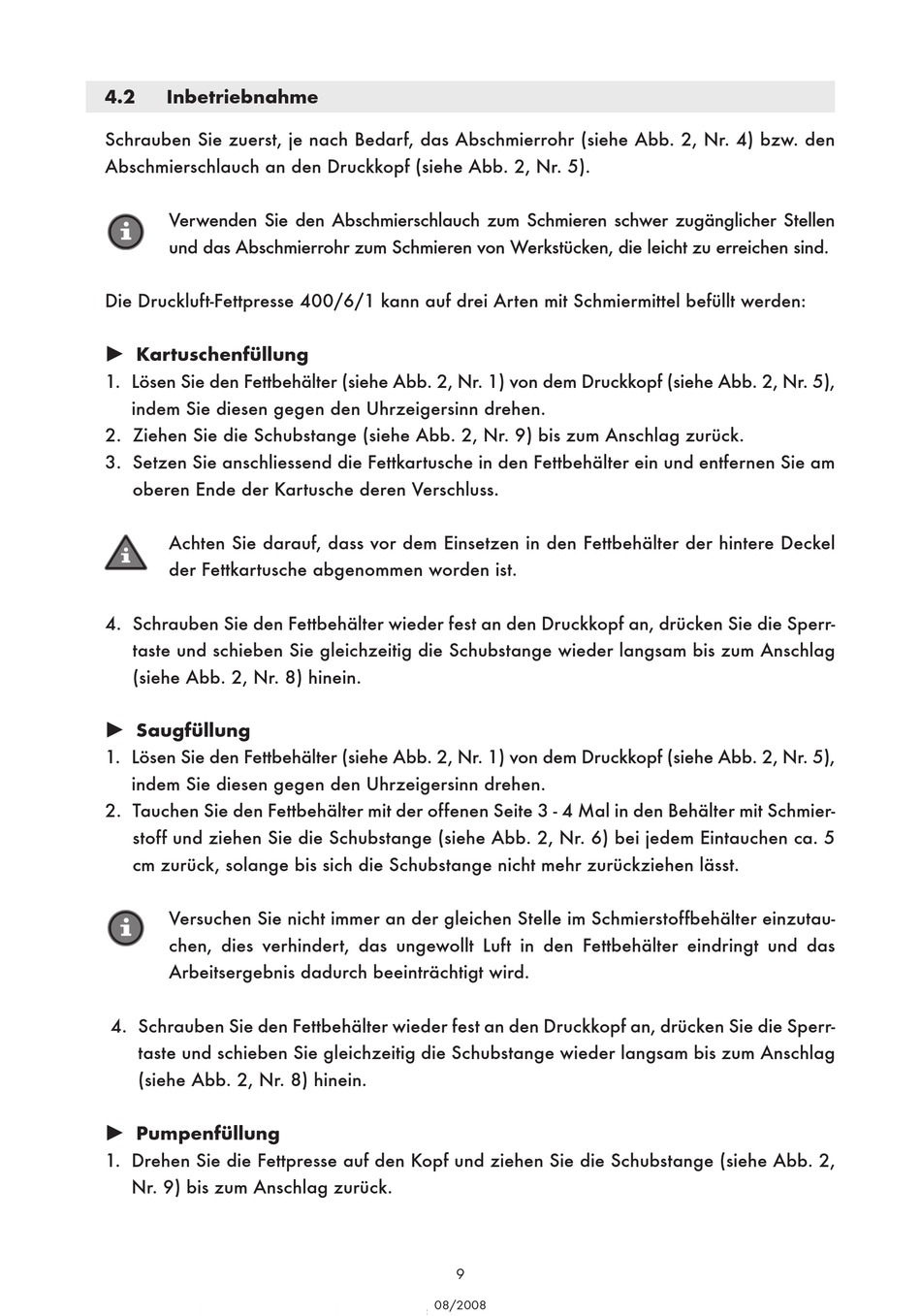

4.2

Inbetriebnahme

Schrauben Sie zuerst, je nach Bedarf, das Abschmierrohr (siehe Abb. 2, Nr. 4) bzw. den
Abschmierschlauch an den Druckkopf (siehe Abb. 2, Nr. 5).
Verwenden Sie den Abschmierschlauch zum Schmieren schwer zugänglicher Stellen
und das Abschmierrohr zum Schmieren von Werkstücken, die leicht zu erreichen sind.
Die Druckluft-Fettpresse 400/6/1 kann auf drei Arten mit Schmiermittel befüllt werden:
 Kartuschenfüllung
1. Lösen Sie den Fettbehälter (siehe Abb. 2, Nr. 1) von dem Druckkopf (siehe Abb. 2, Nr. 5),
indem Sie diesen gegen den Uhrzeigersinn drehen.
2. Ziehen Sie die Schubstange (siehe Abb. 2, Nr. 9) bis zum Anschlag zurück.
3. Setzen Sie anschliessend die Fettkartusche in den Fettbehälter ein und entfernen Sie am
oberen Ende der Kartusche deren Verschluss.
Achten Sie darauf, dass vor dem Einsetzen in den Fettbehälter der hintere Deckel
der Fettkartusche abgenommen worden ist.
4. Schrauben Sie den Fettbehälter wieder fest an den Druckkopf an, drücken Sie die Sperr-
taste und schieben Sie gleichzeitig die Schubstange wieder langsam bis zum Anschlag
(siehe Abb. 2, Nr. 8) hinein.
 Saugfüllung
1. Lösen Sie den Fettbehälter (siehe Abb. 2, Nr. 1) von dem Druckkopf (siehe Abb. 2, Nr. 5),
indem Sie diesen gegen den Uhrzeigersinn drehen.
2. Tauchen Sie den Fettbehälter mit der offenen Seite 3 - 4 Mal in den Behälter mit Schmier-
stoff und ziehen Sie die Schubstange (siehe Abb. 2, Nr. 6) bei jedem Eintauchen ca. 5
cm zurück, solange bis sich die Schubstange nicht mehr zurückziehen lässt.
Versuchen Sie nicht immer an der gleichen Stelle im Schmierstoffbehälter einzutau-
chen, dies verhindert, das ungewollt Luft in den Fettbehälter eindringt und das
Arbeitsergebnis dadurch beeinträchtigt wird.
4. Schrauben Sie den Fettbehälter wieder fest an den Druckkopf an, drücken Sie die Sperr-
taste und schieben Sie gleichzeitig die Schubstange wieder langsam bis zum Anschlag
(siehe Abb. 2, Nr. 8) hinein.
 Pumpenfüllung
1. Drehen Sie die Fettpresse auf den Kopf und ziehen Sie die Schubstange (siehe Abb. 2,
Nr. 9) bis zum Anschlag zurück.
