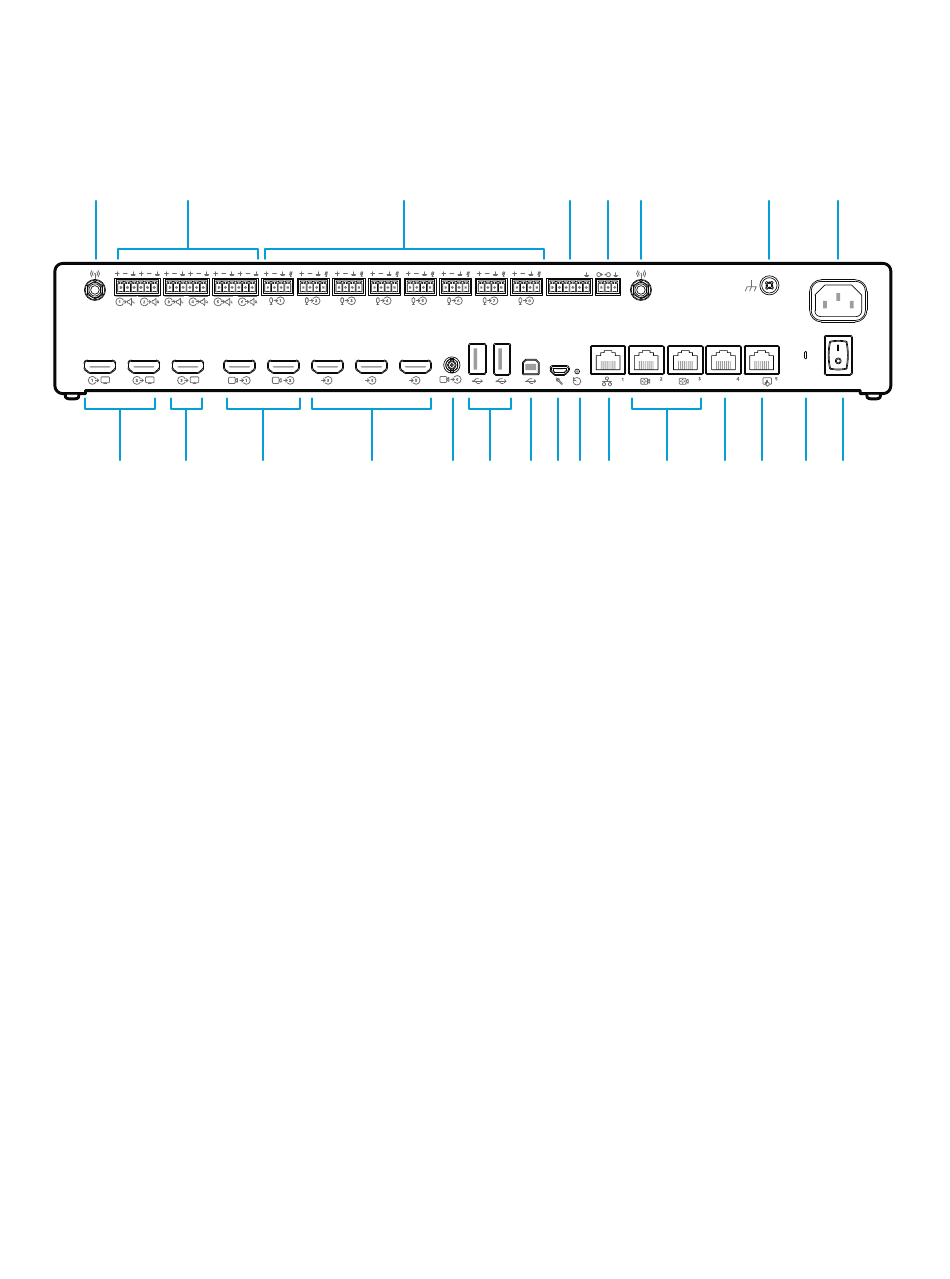

Cisco Codec Pro
A B
I J
A. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss
B. 6 × Line output (Euroblock, 3.5 mm)
Sorties de ligne / Salidas de línea / Saídas de linha / Uscita di linea / Line-Ausgang
C. 8 × Microphone/Line input (Euroblock, 3.5 mm)
Microphones/entrées de ligne / Entradas de micrófono/línea / Entradas de microfone/linha / Ingresso di linea/microfono /
Mikrofon/Line-Eingang
D. GPIO port (Euroblock, 3.5 mm)
Port GPIO / Puerto GPIO / Porta GPIO / Porta GPIO / GPIO-Port
E. COM port (Euroblock, 3.5 mm)
Port COM / Puerto COM / Porta COM / Porta COM / COM-Port (Euroblock, 3,5 mm)
F. Antenna connector
Connecteur d'antenne / Conector de antena / Conector de antena / Connettore per antenne / Antennenanschluss
G. Ground (Protective earth)
Câble de mise à la terre (de protection) / Toma de tierra (protección) / Terra (terra de proteção) / Messa a terra (PE, Protective
Earth) / Erdung (Schutzleiter)
H. Main power input (1.3 - 0.6 A, 100-240 V ac, 50/60 Hz)
Source d'alimentation principale / Entrada de alimentación principal / Entrada de alimentação / Ingresso alimentazione
principale / Hauptspannungsversorgung
I. 2 × HDMI output with audio and video (Connector 1-2), 4Kp60
Sorties HDMI avec audio et vidéo (Connecteur 1-2) / Salidas HDMI con audio y vídeo (Conector 1-2) / Saídas HDMI com
áudio e vídeo (Conector 1-2) / Uscita HDMI con audio e video (Connettore 1-2) / HDMI-Ausgang mit Audio und Video
(Ausgangsanschluss 1-2)
J. HDMI output with audio and video (Connector 3), 4Kp30
Sortie HDMI avec audio et vidéo (Connecteur 3) / Salida HDMI con audio y vídeo (Conector 3) / Saída HDMI com áudio e vídeo
(Conector 3) / Uscita HDMI con audio e video (Connettore 3) / HDMI-Ausgang mit Audio und Video (Ausgangsanschluss 3)
K. 2 × Camera input (HDMI, Connector 1-2), 1080p60
Entrées caméra (HDMI, Connecteur 1-2) / Entradas de cámara (HDMI, Conector 1-2) / Entradas de câmara (HDMI, Conector
1-2) / Ingresso videocamera (HDMI, Connettore 1-2) / Kameraeingang (HDMI, Eingangsanschluss 1-2)
L. 3 × HDMI input with audio and video (Connector 3-5), 4Kp30
Entrées HDMI avec audio et vidéo (Connecteur 3-5) / Entradas HDMI con audio y vídeo (Conector 3-5) / Entradas HDMI
com áudio e vídeo (Conector 3-5) / Ingresso HDMI con audio e video (Connettore 3-5) / HDMI-Eingang mit Audio und Video
(Eingangsanschluss 3-5)
C
K L
D E
+12V 1 2 3 4
GPIO COM
