Büchi Labortechnik AG
Bedienungsanleitung X-Sential
RS422-Datenkabel

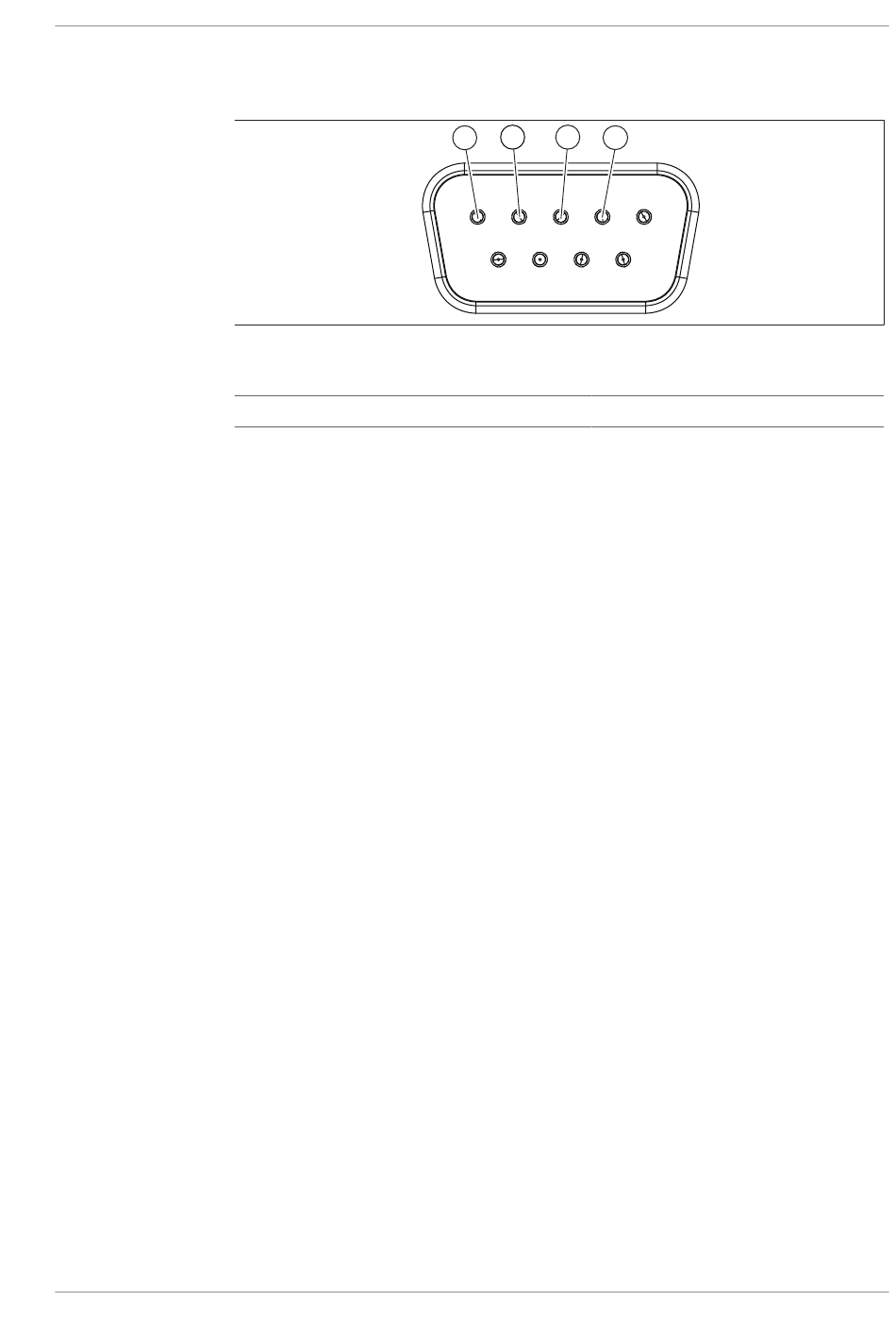

Pin-Zuweisung an Moxa, Ansicht Moxa-Rückseite:
Abb. 9: Pin-Zuweisung
1 PIN 1 grün, TxD- (A)
3 PIN 3 orange, RxD+ (B)
Bei Verwendung des mitgelieferten 9-poligen Moxa D-Sub-Steckers die Kabel an
Pin 1 und 2 tauschen.
2 3
1 4
2 PIN 2 weiss (von grün), TxD+ (B)
4 PIN 4 weiss (von orange), RxD- (A)
Anhang | 9
