5 | Inbetriebnahme
5.3
5.4
22/36

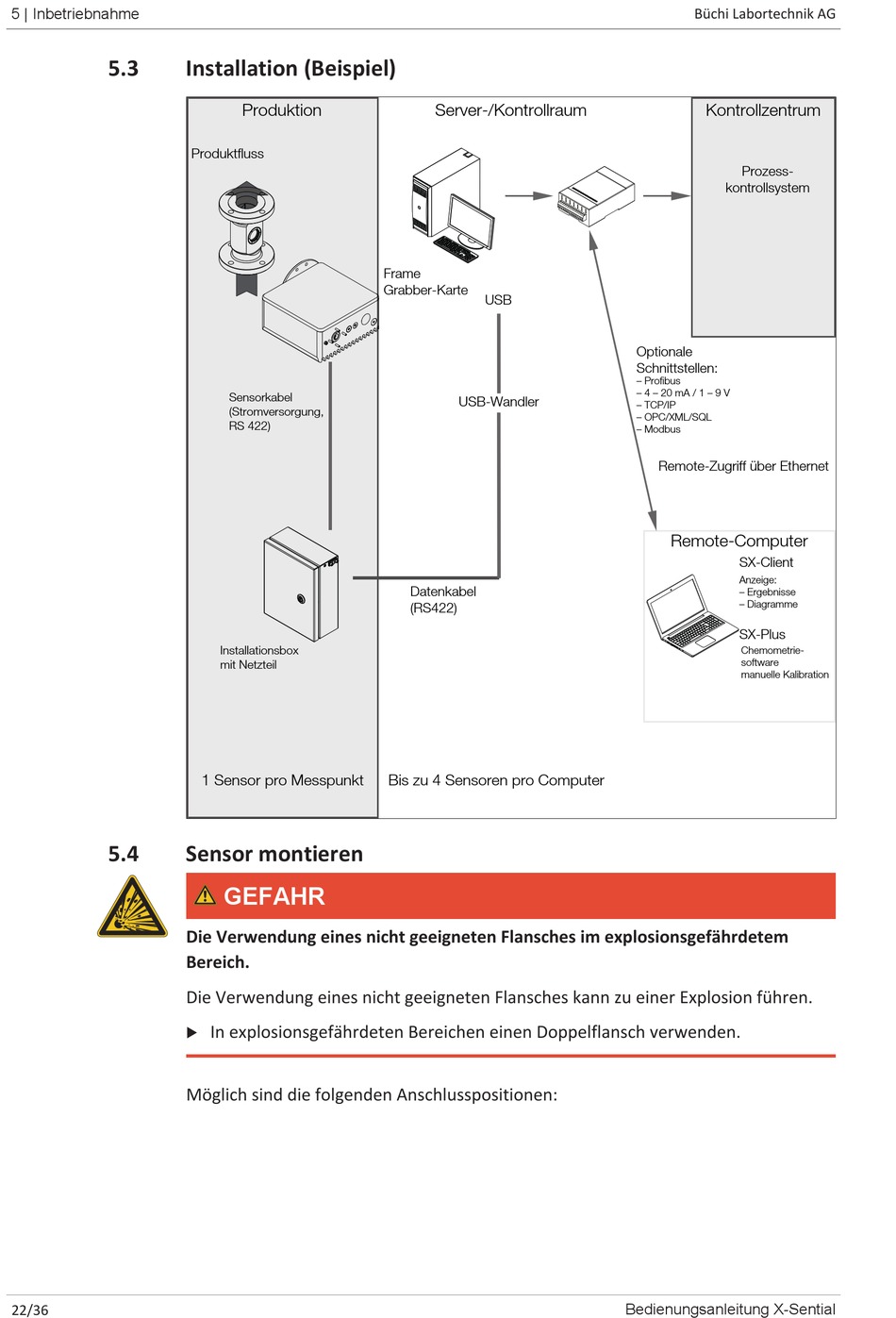

Installation (Beispiel)

Produktion
Produktfluss
Sensorkabel
(Stromversorgung,
RS 422)
Installationsbox
mit Netzteil
1 Sensor pro Messpunkt

Sensor montieren

GEFAHR
Die Verwendung eines nicht geeigneten Flansches im explosionsgefährdetem
Bereich.
Die Verwendung eines nicht geeigneten Flansches kann zu einer Explosion führen.
In explosionsgefährdeten Bereichen einen Doppelflansch verwenden.
u
Möglich sind die folgenden Anschlusspositionen:
Server-/Kontrollraum
Frame
Grabber-Karte
USB
USB-Wandler
Datenkabel
(RS422)
Bis zu 4 Sensoren pro Computer
Büchi Labortechnik AG
Kontrollzentrum
Prozess-
kontrollsystem
Optionale
Schnittstellen:
– Profibus
– 4 – 20 mA / 1 – 9 V
– TCP/IP
– OPC/XML/SQL
– Modbus
Remote-Zugriff über Ethernet
Remote-Computer
SX-Client
Anzeige:
– Ergebnisse
– Diagramme
SX-Plus
Chemometrie-
software
manuelle Kalibration
