SSP HOLDX RS1-P8-S-B-S0130 Betriebsanleitung Seite 13

HOLDX RS1-P8-S-B-S0129
HOLDX RS1-P8-W-B-S0131
Automatischer Reset
HOLDX RS1-P8-S-B-S0129
HOLDX RS1-P8-_-B
HOLDX RL1-P8-_-B
HOLDX RS1-P8-W-B-S0131
5 3 4 2 7 1 6 8
24V DC
GND

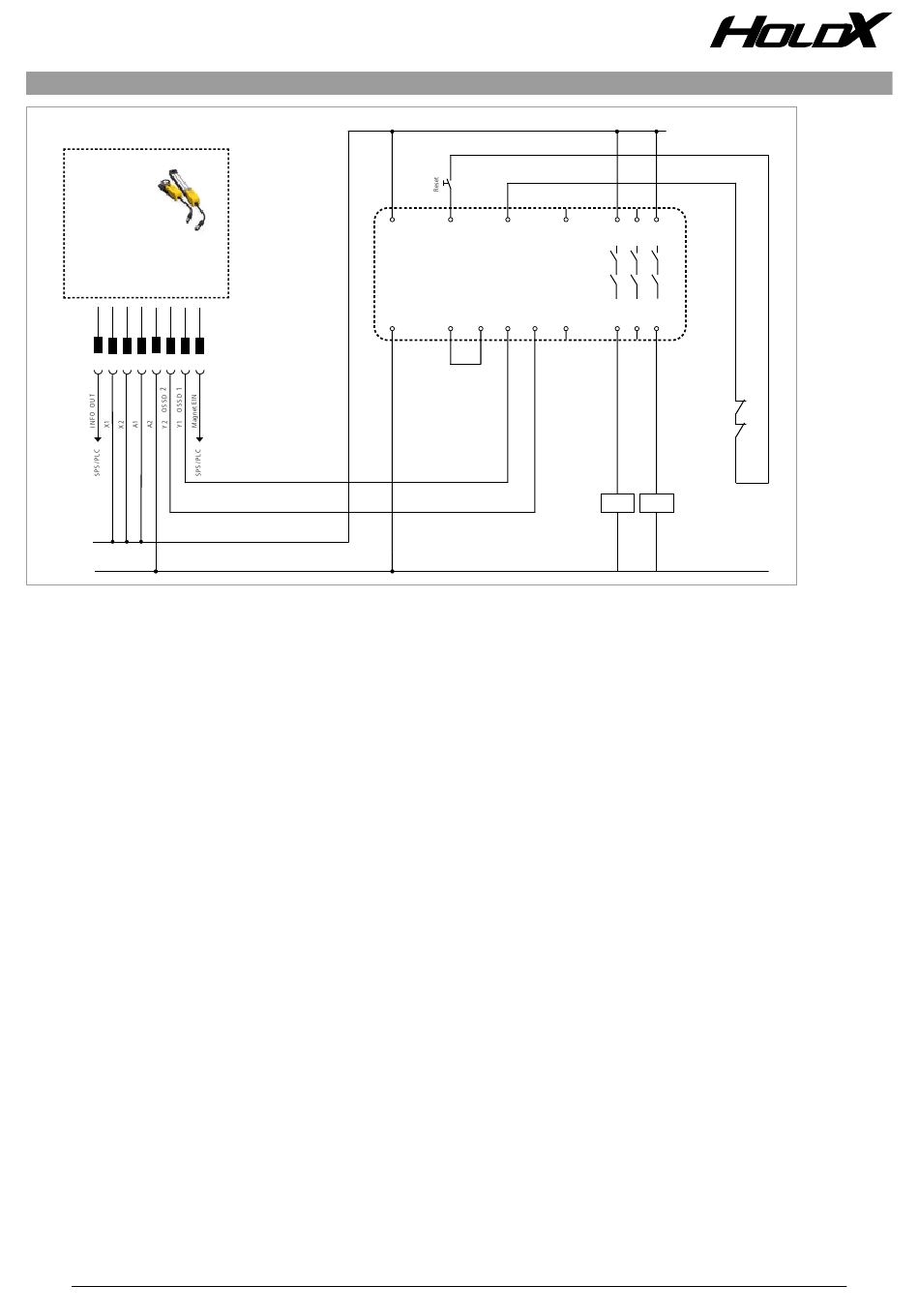

Abb.16: Anschlussbeispiel 2
Anschluss HOLDX RS1-P8-S-B-S0129, HOLDX RS1-P8-W-B-S0131, Sicherheitsrelais Serie S mit manuellem Reset.
Die Eingänge X1 und X2 werden mit 24 VDC beschaltet. Die Ausgänge Y1 und Y2 werden auf das SSP Sicherheitsrelais Serie S verschaltet. Zwei Schütze werden am Sicherheitsrelais ange-
schlossen und im Reset-Eingang des Sicherheitsrelais überwacht. Der Diagnoseausgang Pin 5 und der Eingang Magnet EIN können z.B an einer SPS angeschlossen werden.
DE
S33 S34 S35
A1
Sicherheitsrelais S
SP-S-00-001-01
A2 S22
S21 S12 S31 S11
13 23 33
14 24 34
K1
K2
K1 K1
13
