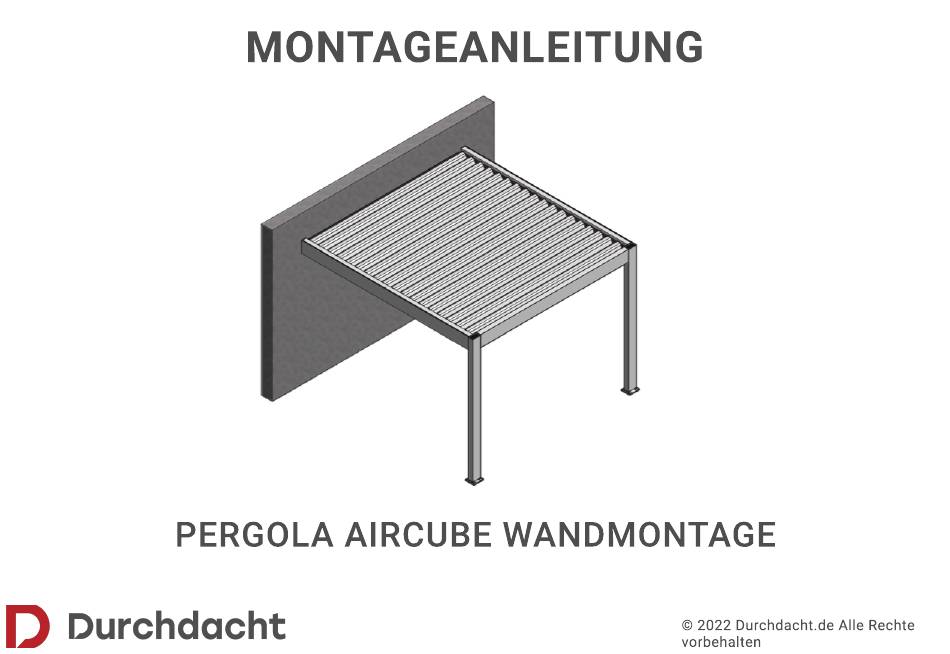

MONTAGEANLEITUNG
PERGOLA AirCube WANDMONTAGE
© 2022 Durchdacht.de Alle Rechte
vorbehalten
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Durchdacht AirCube

Inhaltszusammenfassung für Durchdacht AirCube

  • Seite 1 MONTAGEANLEITUNG PERGOLA AirCube WANDMONTAGE © 2022 Durchdacht.de Alle Rechte vorbehalten...

  • Seite 4: Montage Der Truktur

    An der Wand die Befestigungsbohrlöcher für die Konsole markieren und bohren. Achtung! Richtig Falsch ABMESSUNGSPLAN WANDKONSOLE AirCube Auf dem Boden: Die obere Abdeckung und die Regenrinne entfernen. Die Schrauben an den Enden der Balken nicht entfernen. Wenn LED RGB vorhanden: Die Position des Trafos markieren und ihn...

  • Seite 6: Einzelheiten: Zusammenbau Pfosten - Bal En

    EINZELHEITEN: ZUSAMMENBAU PFOSTEN - BAL EN Die Schrauben festziehen. Die Schrauben in die Öffnungen des Pfostens einführen. Den Pfosten absetzen. Sicherstellen, dass die Schrauben vor dem Festziehen in der richtigen Position sind.
  • Seite 7 Die Montage der Konstruktion mit dem Die Diagonalen der Konstruktion überprüfen. Querbalken fortsetzen. Die Füße auf deumsolB. oden befestigen. Die beiden Balken von unten (in der Höhe) angleichen. Siehe roter Strich unten. Ab einer Ausfahrlänge A 4215mm einen Ankerbolzen anbringen. Die Schrauben festziehen.

  • Seite 8: Anbrin En Der Re Enrinnen

    ANBRIN EN DER RE ENRINNEN Danach die Regenrinne bis zur Wand einschieben. Öffnung für Montage der Regenrinne Die Schrauben an der vorgesehenen Einkerbung an der Regenrinne anbringen Die Regenrinne leicht schräg in die Öffnung eines der Pfosten einführen. (3 x auf der gesamten Länge wiederholen).
  • Seite 9 ANBRINGEN DES PRO ILS DER REGENRINNE Das Regenrinnenprofil an der Wand unter Beachtung der Position anbringen (siehe nebenstehend).
  • Seite 10 OPTION LED AirCube: AN CHLU CHEMA AN CHLU TANDARD-LED ( EITLICH) AN CHLU LED AM RAND (OPTION)
  • Seite 11 DIE LEDS ANSCHLIESSEN (LED-O TION) Die Profil-Diffusoren herausnehmen Die LED-Bänder oder das Verlängerungskabel (gegebenenfalls) mit den Anschlusskabeln verbinden, indem Sie sie durch die an den Pfosten vorgesehenen Pfosten ziehen.
  • Seite 12 OPTION RGB-LE AirCube: ANSCHLUSSSCHEMA ANSCHLUSS STAN AR -LE (SEITLICH) ANSCHLUSS LE AM RAN (OPTION)
  • Seite 13 DIE RGB-LEDS ANSCHLIESSEN (LED-O TION)
  • Seite 14 ANBRINGEN DER LA ELLEN Die Lamellen in die Achsen einführen. Sichern, indem Sie eine Sicherheitsschraube anbringen. Bei Verwendung eines Schraubers, das Drehmoment auf das Minimum stellen. Vor der Benutzung überprüfen, ob die Lamellen befestigt sind.
  • Seite 15 VERSION IT OTOR GEGENÜBERLIEGENDE SEITE. Die Lamellen in die Achsen einführen. Sichern, indem Sie eine Sicherheitsschraube anbringen. Die Inox-Achse am Flansch anbringen. MOTORSEITE. Die Achse in das Lager einführen ANBRINGEN DES PLEUELS DES MOTORS Am Endstück anzubringendes Pleuel.

  • Seite 16: Anbringen Der Abdec Ungen

    ANBRINGEN DER ABDEC UNGEN Die oberen Abdeckungen schließen Anbringen und sichern mit den Schrauben und Schutzkappen Den Pfosten mit einer Kappe verschließen.

  • Seite 17: Mit Rts-Fernbedienun En

    PERGOLA AirCube MOTOR RTS Mit RTS-Fernbedienun en Die Per ola ist werksein estellt (Endla en der Lamellen und Beleuchtun ). EINSTELLUNG NUR BEI BEDARF...
  • Seite 19 EINSTELLANWEISUNGEN RGB-EMPFÄNGER FÜR PERGOLA OPE Einen Sender mit 7 Tasten und On/Off/Dimmer-Funktion und FARBEN Funktionen programmieren Den gesamten Speicher leeren...
  • Seite 20 nterform ruppe m...
