Durchdacht AIRCUBE Benutzeranweisungen

Pergola für motorisierten betrieb
Vorschau ausblenden Andere Handbücher für AIRCUBE:

Quicklinks

Diese Anleitung herunterladen
Benutze anweisungen

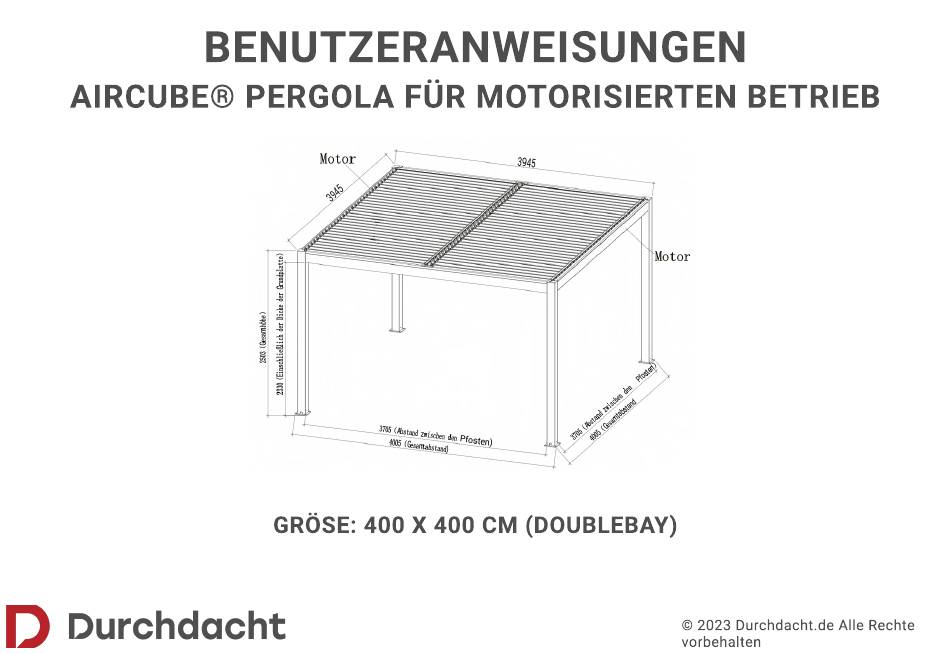

AIRCube® Pe gola fü moto isie ten Bet ieb
G öße: 400 x 400 cm (doublebay)
© 2023 Durchdacht.de Alle Rechte
vorbehalten
loading

Verwandte Anleitungen für Durchdacht AIRCUBE

Inhaltszusammenfassung für Durchdacht AIRCUBE

  • Seite 1 Benutze anweisungen AIRCube® Pe gola fü moto isie ten Bet ieb G öße: 400 x 400 cm (doublebay) © 2023 Durchdacht.de Alle Rechte vorbehalten...

  • Seite 4: Liste Der Einzelteile

    Liste der Einzelteile Bitte überprüfen Sie alle Teile anhand der Stückliste, bevor Sie mit dem Bau der Pergola beginnen. GRÖSSE:400X400CM (double bay) LISTE DER EINZELTEILE 128х 8х 2х 2х 4х 128х 1х 4х 1х 4х 2х 16х 136х 4х...
  • Seite 5 2х 1х 1х 1х 4х 2х 2х 1х 1х 1х 1х 60х 2х 2х 4х...
  • Seite 6 Hardware und andere Teile: Teileliste für Aluminiumprofile:...

  • Seite 9: Montage Und Nutzung

    Montage und Nutzung Befestigen Sie die x4 Grundplatte an der Unterseite der Pfosten (C-1 X1,C-2 X1,C -3 X1,C -4X1), und befestigen Sie sie mit Schrauben 1x8 mit einem Inbusschlüssel oder einer elektrischen Bohrmaschine C-1&C-3 ,C-2&C-4 Pfosten sollten wie unten diagonal installiert werden. Bitte stellen Sie sicher, dass alle Pfosten auf derselben horizontalen Ebene liegen.
  • Seite 10 Befestigen Sie den Balken A-1 X2 und Balken A-2 zum Befestigen die Schrauben...
  • Seite 11 Befestigen Sie die aufrechte Abdeckung4x4 und befestigen Sie sie mit den Schrauben 6x8...
  • Seite 12 Verwenden Sie 6X4, um A-5 X1 zu befestigen...
  • Seite 13 Befestigen Sie alle vier Dachrinnen B-1 X4 , B-2 X 2, B-3 X 2 durch Einhängen in die Balken A-1, A-2, A-3...
  • Seite 14 Löcher befinden sich in der Mitte der Balken (A-2,A-3,A-5) Platzieren Sie die Antriebsjalousie D-3 in einer Linie mit dem 6. Schlitz Bitte Mittelljalousie D-2 in das Loch der Schlitzträger A-2, A-3, (überprüfen Sie die Befestigungsrichtung am Balken A-2, A-3, A-5). Passen A-5,ausgerichtet mit den Löchern für die Größe 400*400 cm.
  • Seite 15 Motor festschrauben! 9x1 +10 X1. Wie nachfolgend dargestellt.
  • Seite 16 Befestigen Sie 12x4-Dachrinnenstecker und 13x2 (50-zu-40-Stecker). Verbinden Sie die weiblichen und männlichen Stecker für die LED-Beleuchtung (DC24V zu DC24V) und den Motor (DC24V zu DC24V) und stecken Sie das Stromkabel in die örtliche Steckdose.
  • Seite 17 Fix Ex4 (flaches L-förmiges Aluminiumprofil). Für jede andere Jalousie ist eineerforderlich. Verwenden Sie zum Festziehen die Schraube 6x96, die Kunststoffdichtung 7x96und die Mutter 8x96 für die Größe 400 x 400 cm. Befestigen Sie die Jalousie an jeder Ecke. HINWEIS: Nicht zu überdrehen. Die Überdregung verhindert, dass sich die Jalousie bewegen.
  • Seite 18 Markieren Sie die Löcher für die Dehnschraube 11x4 an jedem Pfosten. Beachten Sie, dass die Bohrergröße 12 mm betragen sollte. Setzen Sie die Bolzen ein. Verwenden Sie bei Bedarf einen Bohrhammer. Platzieren Sie die Pfosten über den Bolzen. Ziehen Sie die Muttern fest. Stellen Sie nach der Installation sicher, dass alle Kunststoffreste entfernt werden und dass an allen Ecken und Dachrinnen Silikon aufgetragen wird, um die Abdichtung zu gewährleisten.
  • Seite 20 Betriebsanleitung A. Code lernen 5 Sekunden Schaiten Sie den Motor ein B. Code löschen 5 Sekunden Schaiten Sie den Motor ein...
