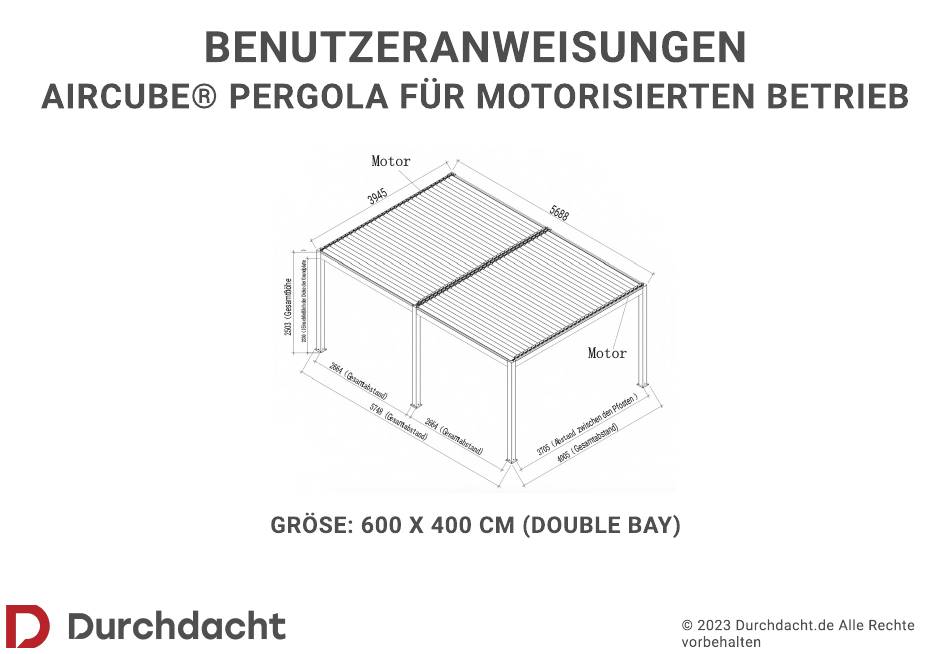

- Seite 1 Benutzeranweisun en AIRCube® Per ola für motorisierten Betrieb Größe: 600 x 400 cm (double bay) © 2023 Durchdacht.de Alle Rechte vorbehalten...
-
Seite 4: Liste Der Einzelteile
Liste der Einzelteile Bitte überprüfen Sie alle Teile anhand der Stückliste, bevor Sie mit dem Bau der Pergola beginnen. GRÖSSE:400X400CM (double bay) LISTE DER EINZELTEILE 128х 12х 2х 2х 4х 128х 1х 6х 1х 4х 2х 24х 140х 4х... - Seite 5 2х 2х 1х 1х 1х 4х 2х 2х 1х 1х 1х 1х 2х 60х 2х 2х 4х...
- Seite 6 Hardware und andere Teile: Teileliste für Aluminiumprofile:...
-
Seite 9: Montage Und Nutzung
Montage und Nutzung Befestigen Sie die 3x6 Grundplatte an der Unterseite der Pfosten (C-1 X1,C-2 X1,C-3 X1, C-4X1,C-5X2), Verwenden Sie zur Befestigung mit einem Innensechskantschlüssel oder einer elektrischen Bohrmaschine die Schrauben 1x12. C-1&C-3 ,C-2&C-4, C-5&C-5 Pfosten sollten wie unten diagonal installiert werden.Bitte stellen Sie sicher, dass alle Pfosten auf derselben horizontalen Ebene liegen. - Seite 10 Befestigen Sie Balken A-1X2, Balken A-4x2, Balken A-2x1, Balken A-3x1, Balken A- 5x1 und befestigen Sie ihn mit Schrauben6x32.
- Seite 11 Verwenden Sie zur Befestigung von Balken 1 und Balken 4 die Schrauben 6x4.
- Seite 12 Befestigen Sie die aufrechte Abdeckung 4x4 und befestigen Sie sie mit den Schrauben 6x8...
- Seite 13 Befestigen Sie alle acht Dachrinnen B-1X4, B-2X2, B-3X2, indem Sie sie in die Balken A-1, A-2, A-3 einhaken.
- Seite 14 Löcher befinden sich in der Mitte der Balken (A-2,A-3,A-5) Befestigen Sie die Jalousie mit der M10-Mutter 5X2. Platzieren Sie die Platzieren Sie die Mitteljalousie D-2 in dem Loch auf den Schlitzträgern Antriebsjalousie D-3 in einer Linie mit dem 7. Schlitz (überprüfen Sie die A-2, A-3, A-5 und richten Sie sie mit den Löchern für die Größe 600 x 400 Befestigungsrichtung am Balken A-2, A-3, A-5).
- Seite 15 Befestigen Sie den Motor 9x1+10X1 wie unten gezeigt.
- Seite 16 Befestigen Sie 12x4-Dachrinnenstecker und 13x2 (50-zu-40-Stecker). Verbinden Sie die weiblichen und männlichen Stecker für die LED-Beleuchtung (DC24V zu DC24V) und den Motor (DC24V zu DC24V) und stecken Sie das Stromkabel in die örtliche Steckdose.
- Seite 17 Fix Ex4 (flaches L-förmiges Aluminiumprofil). Für jede andere Jalousie ist eine erforderlich. Verwenden Sie zum Festziehen die Schraube 6x128, das Kunststoff-Dichtung 7x128 und die Mutter 8x128 für die Größe 600 x 400 cm.Befestigen Sie die Jalusie am hinteren Ende. HINWEIS: Nicht überdrehen. Überdrehung verhindert, dass sich die Jalousie bewegen.
- Seite 18 Markieren Sie die Löcher für die Dehnschraube 11x4 an jedem Pfosten. Beachten Sie, dass die Bohrergröße 12 mm betragen sollte. Setzen Sie die Bolzen ein. Verwenden Sie bei Bedarf einen Bohrhammer. PlatzierenSie die Pfostenüber den Bolzen.Ziehen Sie die Muttern fest. Stellen Sie nach der Installation sicher, dass alle Kunststoffreste entfernt werden unddass an allen Ecken und Dachrinnen Silikon aufgetragen wird, um die Abdichtung zugewährleisten.
- Seite 20 Betriebsanleitung A. Code lernen 5 Sekunden Schaiten Sie den Motor ein B. Code löschen 5 Sekunden Schaiten Sie den Motor ein...
- Seite 22 nterform ruppe mb...
