Inhaltszusammenfassung für Durchdacht AIRCUBE

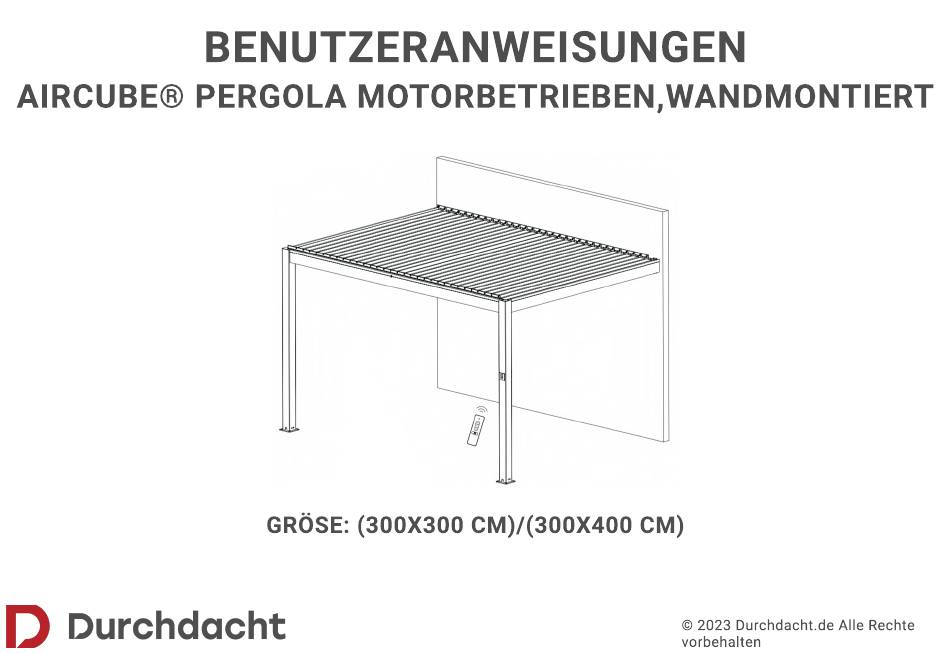

- Seite 1 Benutzeranweisun en AIRCube® Per ola motorbetrieben,wandmontiert Größe: (300x300 CM)/(300x400 CM) © 2023 Durchdacht.de Alle Rechte vorbehalten...
-
Seite 4: Liste Der Einzelteile
Liste der Einzelteile Bitte überprüfen Sie alle Teile anhand der Stückliste, bevor Sie mit dem Bau der Pergola beginnen. GRÖSSE:300X300CMLISTE DER EINZELTEILE Teileliste für Aluminiumprofile: 1х 1х 1х 1х 1х 1х 21х 1х 1х 1х 1х 1х 1х 2х... - Seite 5 8х 2х 46х 8х 2х 46х 3х 2х 3х 1х 4х 2х 2х 1х 66х 6х Hardware und andere Teile:...
- Seite 6 GRÖSSE:300X400CM CM LISTE DER EINZELTEILE Teileliste für Aluminiumprofile: 1х 1х 1х 1х 1х 1х 30х 1х 1х 1х 1х 1х 1х 2х...
- Seite 7 2х 84х 8х 64х 4х 2х 4х 2х 64х 4х 2х 1х 2х Hardware und andere Teile:...
-
Seite 10: Montage Und Nutzung
Montage und Nutzung Befestigen Sie die Grundplatte3x2 an der Unterseite der Pfosten (D1/D2) und verwenden Sie zur Befestigung die Schrauben 1x8 mit einem Inbusschlüssel oder einer elektrischen Bohrmaschine. D1- und D2-Pfosten sollten wie unten diagonal installiert werden. Bitte stellen Sie sicher, dass alle Pfosten auf derselben horizontalen Ebene liegen. - Seite 11 Entsprechend der Höhe von D1 um die Höhe von 11 zu messen,verwenden Sie einen Anker zur Befestigung.
- Seite 12 Verwenden Sie Schrauben 12 x4 um Balken B1 zu befestigen.
- Seite 13 Fügen Sie A1 / C2 ins D1 ein, dann verbinden Sie B1 mit 13 ,ziehen Sie die Schrauben fest.
- Seite 14 Decken Sie den Pfosten mi 4 x2,und ziehen Sie die Schrauben fest.
- Seite 15 Verbinden Sie C1 und C2 ins B1 mit 13 , Befestigen Sie die Schrauben. Decken Sie den Balken auf beiden Seiten mit 14 ,ziehen Sie die Schrauben fest.
- Seite 16 Alle Dachrinnen E1 , E2 , F1 , F2 in der richtigen Position wie im Bild platzieren...
- Seite 17 Verbinden Sie die weiblichen und männlichen Stecker für die LED-Beleuchtung (DC24V zu DC24V) und den Motor (DC24V zu DC24V) und stecken Sie das Stromkabel in die örtliche Steckdose.
- Seite 18 Befestigen Sie den Motor 9x1wie unten gezeigt.
- Seite 19 In der Mitte der Balken befindliche Löcher (A and B) Platzieren Sie die mittlere Jalousie H im 12 Steckplatz,Bei einer Größe von 300 x 300 cm mit den Löchern ausrichten. Platzieren Sie die mittlere Jalousie Him 16 Steckplatz. Bei einer Größe von 300 x 400 cm mit den Löchern ausrichten.Befestigen Sie die Lamelle mit der M10-Mutter 5X2 Platzieren Sie die Antriebsjalousie I iin einer Linie mit dem 7 Schlitz auf dem Balken A und B.
- Seite 20 Fix J x 2 (flaches L-förmiges Aluminiumprofil). Für jede andere Jalousie ist jeweils eine erforderlich. Verwenden Sie 6 x46, Kunststoffdichtung7x46 und die Mutter8x46 zum Festziehen für die Größe 300 x 300 cm. Verwenden Sie dieSchraube6x64, die Kunststoffdichtung 7x64 und die Mutter8x64Befestigen Sie die Jalousie am hinteren Ende. HINWEIS: Nicht zu fest überdrehen.
- Seite 21 Markieren Sie an jedem Pfosten die Löcher für die Dehnschraube 16 x8. Beachten Sie, dass die Bohrergröße 12 mm betragen sollte. Setzen Sie die Schrauben ein. Verwenden Sie bei Bedarf einen Hammerbohrer. Platzieren Sie die Pfosten über den Schrauben. Ziehen Sie die Muttern fest. Stellen Sie nach der Installation sicher, dass alle Kunststoffreste entfernt werden und an allen Ecken und Dachrinnen Silikon zur Abdichtung verwendet wird.
- Seite 23 Betriebsanleitung A. Code lernen 5 Sekunden Schaiten Sie den Motor ein B. Code löschen 5 Sekunden Schaiten Sie den Motor ein...
