Anwendungsbereich
Flügelbreite
Flügelhöhe
Flügelgewicht
Es gelten die Anwendungsdiagramme:
-max. 100 kg
-max. 130 kg
Erforderliche Dokumentationen für Erst-
und Zweitflügel:
-ALU 5200-DK
-ALU 5200-TBT (nur KPW verwenden)
-ALU 5200-D/ZV
-ALU Begrenzer mit Dämpfer
-ALU Flügelbremse
-ALU20 Profilvorschlag
-ALU Wartungsanleitung
-ALU Pflegeanleitung
-ALU Bedienungsanleitung
Unbedingt beachten:
Vorgaben/Hinweise zum Produkt und zur Haftung (Richtlinie VHBH sowie
vor- und mitgeltende Dokumente)!
Angaben der Profilhersteller bzw. Systeminhaber für Fenster und Fenstertüren!
H48.5200LS050DE-00

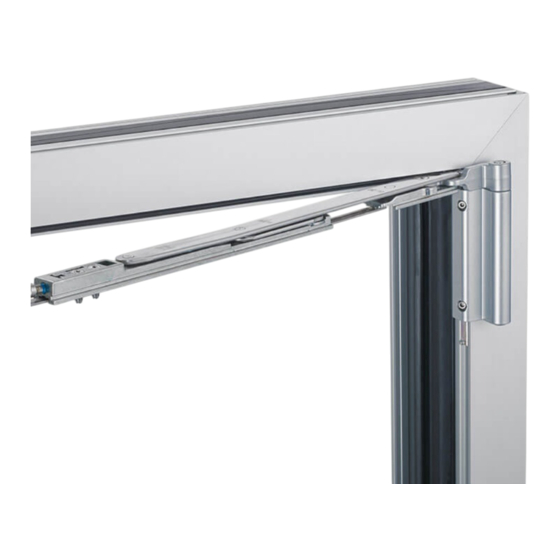

ALU 5200-DS
Anschlaganleitung
2-flg. Rechteck Drehstulp
Aluminium Euronut 15/20
Kammermaß 21
Ausführung A0004/A0006/A0022
Banddurchgang (BD3,5)
(mm)
(mm)
(kg)
Alle Dokumentationen siehe SIEGENIA Downloadportal!
BD3,5
Fenstertür
–
500
1250
–
1250
2400
max. 100/130 kg
Dokument-Nr.: H58.AWDLS003DE
Dokument-Nr.: H58.AWDLS004DE
Dokument-Nr.: H48.5200LS0..DE
Dokument-Nr.: H48.5200LS0..DE
Dokument-Nr.: H48.5200LS0..DE
Dokument-Nr.: H48.ZUBHLS016DE
Dokument-Nr.: H48.ZUBHLS017DE
Dokument-Nr.: H45.ALUS001DE
Dokument-Nr.: H49.ALUS001DE
Dokument-Nr.: H47.ALUS001DE
Dokument-Nr.: H47.ALUS002DE
09.2022
1/7
Werbung
Verwandte Anleitungen für Siegenia ALU 5200-DS
Inhaltszusammenfassung für Siegenia ALU 5200-DS
- Seite 1 Dokument-Nr.: H49.ALUS001DE -ALU Pflegeanleitung Dokument-Nr.: H47.ALUS001DE -ALU Bedienungsanleitung Dokument-Nr.: H47.ALUS002DE Unbedingt beachten: Vorgaben/Hinweise zum Produkt und zur Haftung (Richtlinie VHBH sowie vor- und mitgeltende Dokumente)! Angaben der Profilhersteller bzw. Systeminhaber für Fenster und Fenstertüren! Alle Dokumentationen siehe SIEGENIA Downloadportal! H48.5200LS050DE-00 09.2022...
- Seite 2 Beschlagübersicht ALU 5200 2-flg. Rechteck Drehstulp Bandseite ALU 5200 (BD3,5) 400/406 Drehmoment- und Werkzeugangaben Positionen Nm (± 0,25) 505, 517 207, 208, 271, 400, 406 546, 908 106,107 902, 904, 907 Hinweis: Flügelbremse ALU oder Begrenzer mit Dämpfer ALU (ohne Abb.) siehe Seite 3. /917 09.2022 H48.5200LS050DE-00...
- Seite 3 Hebel TITAN Nur in Verbindung mit Nur in Verbindung mit Getriebeset einsetzen. Getriebeset einsetzen. Hebel ALU Globe RR Siehe Hebel ALU Globe RR im SIEGENIA Downloadportal. Bandseite ALU 5200 BD3,5 SI-Silber MMBS0220-52501_ MMBS0220-52502_ (nur bei BD ≥ 3,5 mm ≤ 4,9 mm)
- Seite 4 Ausführungsvarianten / Anschlagreihenfolge ALU 5200 2-flg. Rechteck Drehstulp Bandseite ALU 5200 (BD3,5) Ausführungsvarianten der Hebelabstützung (915) (h.1/h.2) (mm) (mm) ≤ 7 mm > 7 ≤ 8,5 mm ≤ 2 MFHA0010-10020_ 7 - 10 > 2 ≤ 3 MFHA0010-10020_ MFHA0020-10020_ > 3 (USH) Überschlaghöhe Anschlagreihenfolge beachten!
- Seite 5 Einbauhinweise ALU 5200 2-flg. Rechteck Drehstulp Bandseite ALU 5200 (BD3,5) - fest andrehen Nutgrund der Flügelnut durchbrechen! - nicht überdrehen > 100 kg Optional: Stellstück im Ecklager gegen Herausfallen mit Inbus- schlüssel SW 4 sichern! Schere mit Anschlaghilfe bündig gegen Flügelprofil drücken.
- Seite 6 Flügelmaße ALU 5200 2-flg. Rechteck Drehstulp Bandseite ALU 5200 (BD3,5) S8 = Schere Gr. 1 = FB - 462 Schere Gr. 2 = FB - 630 h.1/h.2 h.3/h.4 Lochbildbemaßung der Hebel (h.1, h.2, h.3 und h.4) siehe Standard Anschlaganleitung Profilvorschlag siehe H45.ALUS001DE Seite 6 im Downloadportal.
- Seite 7 Rahmenmaße ALU 5200 2-flg. Rechteck Drehstulp Bandseite ALU 5200 (BD3,5) FB2 - 160 Hinweis: Aus Rahmenecken Kleberreste entfernen. Bohrung Ø 4,2 Flügelgewicht > 100 kg (für 902 + 921) (siehe FB2 - 120 Erstflügel) FB2 - 75 1) Einbau der Verriegelung ALU siehe Seite 3. H48.5200LS050DE-00 09.2022...
