Anwendung für E-Prüfung nach DIN EN 1627ff RC2, RC2 N
Fehlbedienungssperre in der Eckumlenkung (FBS-EUL)
Anwendungsbereich
Es gelten die Anwendungsdiagramme:
-max. 100 kg
-max. 130 kg
-max. 150 kg
Folgende Dokumentationen werden benötigt:
-ALU20 Profilvorschlag
-ALU Wartungsanleitung
-ALU Pflegeanleitung
-ALU Bedienungsanleitung
Unbedingt beachten:
Vorgaben/Hinweise zum Produkt und zur Haftung (Richtlinie VHBH sowie vor- und
mitgeltende Dokumente)!
Angaben der Profilhersteller bzw. Systeminhaber für Fenster und Fenstertüren!
H48.5200LS024DE-08

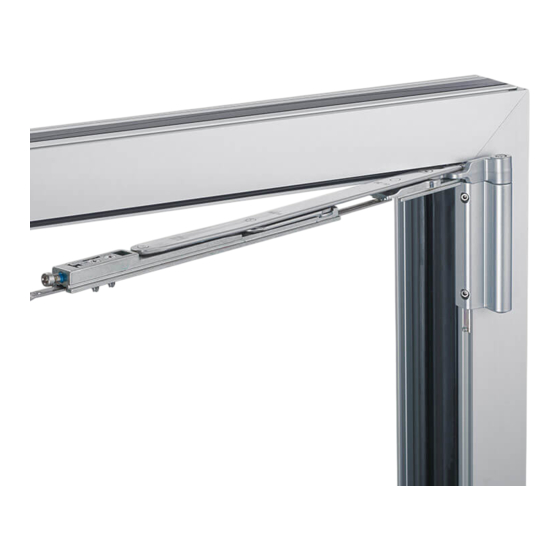

ALU 5200-DK E RC2
Anschlaganleitung
1-flg. Rechteck Dreh-Kipp
Aluminium Euronut 15/20
Kammermaß 21
Ausführungen A0004/A0006/A0022
Banddurchgang (BD) 3,5 - 7
Kipp-Punkt waagerecht (KPW)
Flügelbreite
Flügelhöhe (Kupplungsset)
Flügelhöhe (Getriebeset)
Flügelgewicht
Alle Dokumentationen siehe SIEGENIA Downloadportal!
RC2
Fenster
–
(mm)
450
1600
–
(mm)
770
2000
–
(mm)
805
2000
(kg)
max. 100/130/150
Dokument-Nr.: H58.AWDLS003DE
Dokument-Nr.: H58.AWDLS004DE
Dokument-Nr.: H58.AWDLS005DE
Dokument-Nr.: H45.ALUS001DE
Dokument-Nr.: H49.ALUS001DE
Dokument-Nr.: H47.ALUS001DE
Dokument-Nr.: H47.ALUS002DE
Fenstertür
–
450
1300
–
2000
2400
–
2000
2400
max. 100/130/150
03.2020
1/8
Werbung
Verwandte Anleitungen für Siegenia ALU 5200-DK E RC2
Inhaltszusammenfassung für Siegenia ALU 5200-DK E RC2
- Seite 1 ALU 5200-DK E RC2 Anschlaganleitung 1-flg. Rechteck Dreh-Kipp Anwendung für E-Prüfung nach DIN EN 1627ff RC2, RC2 N Aluminium Euronut 15/20 Kammermaß 21 Ausführungen A0004/A0006/A0022 Banddurchgang (BD) 3,5 - 7 Fehlbedienungssperre in der Eckumlenkung (FBS-EUL) Kipp-Punkt waagerecht (KPW) Anwendungsbereich Fenster Fenstertür...
- Seite 2 Beschlagübersicht ALU 5200 1-flg. Rechteck Dreh-Kipp Bandseite ALU 5200 400/406 Drehmoment- und Werkzeugangaben Positionen Nm (± 0,25) 410, 505, 506, 517, 518, 802 200, 207, 208, 271, 400, 406, 900 902, 904, 907, 922 413 412 907 622 620 /917 /924 /271 /272...
- Seite 3 Bandseite ALU 5200 Pos. Stück Materialkurztext Materialnummer Materialnummer Hebel ALU Si-line abschließbar Nur mit Kupplungsset Siehe ALU Hebelübersicht im SIEGENIA Downloadportal. ALU-E einsetzen. Hebel ALU Globe abschließbar □ Ø Nur mit Getriebeset 7 mm x 25 mm, Nocken 10 mm Hebel TITAN abschließbar...
- Seite 4 MMVR0070-10001_ MMVR0070-10003_ Riegelstück E Schließteil E Senkschraube FDS M5 x 14,5 0...2 Verriegelung ALU FH > 1250 317556 Schließzapfen Exzenterniet Schließteil Siehe SIEGENIA 0...1 Flügelheber ALU MMFH0010-10001_ MMFH0010-10003_ Downloadportal. 0...1 Hebelabstützung ALU Mit h.1/h.2 einsetzen. – – (siehe Tabelle) + 0,5 mm (AV) 0...1...
-
Seite 5: Montageeinstellungen
Montageeinstellungen ALU 5200 1-flg. Rechteck Dreh-Kipp Bandseite ALU 5200 Montageeinstellungen, Einbaufolge und Warnhinweis! - fest andrehen Nutgrund der Flügelnut durchbrechen! - nicht überdrehen Pos. 412 + 413 III. Hinweis: Exzenternietöffnungen wie in nebenstehenden Abbildungen > 100 kg einbauen! Optional: Sechkantschlüssel von unten in das Stellstück stecken. - Seite 6 Einbauhinweise ALU 5200 1-flg. Rechteck Dreh-Kipp Bandseite ALU 5200 Anzahl und Positionen der Verriegelungen! FB ≤ 900 mm FB > 900 mm ≤ 1400 > 1400 ≤ 2000 > 2000 ≤ 2400 FB > 900 FH > 1400 FH > 2000 Stück Bezeichnung Material-Nr.
- Seite 7 Flügelmaße ALU 5200 1-flg. Rechteck Dreh-Kipp Bandseite ALU 5200 S3 = Schere Gr. 1 = FB - 338 = Schere Gr. 2 = FB - 506 = mit Zusatzschere = FB - 664 (FB > 900 ≤ 1250) FB/2 - 510 (FB >...
- Seite 8 Rahmenmaße ALU 5200 1-flg. Rechteck Dreh-Kipp Bandseite ALU 5200 Mitte 503 (FB > 900 ≤ 1250) 297 (FB >1250) FB/2 - 97 (FB > 1250) (>100 kg/FB > 1020) Ø 4,2 16,5 A - A Ausführung A0004 A0006 14,5 A0022 Einbaumarkierung beachten! Mitte FB/2 + 103 (FB >...
