ITALIANO
Schartec Mini Lampada di segnalazione
Alimentazione: 85-240 V AC o 12-24 V AC/DC
Consumo energetico: <3 W
Frequenza di lampeggio: 1 Hz
Temperatura di funzionamento: -20°C a +60°C
Classe di protezione: IP54
Dimensioni: 76 x 125 mm (antenna inclusa)
Peso: 83 g
Numero di modello: F6000
Codice articolo: ST201015
ATTENZIONE Pericolo di vita!!!
Togliere la tensione e controllare che non ci sia tensione
prima del collegamento
Collegamento
• Collegare l'alimentazione a CN1, per alimentazione 12-24 V AC/DC o 85 - 240 V AC
• Il connettore CN2 è per il collegamento all'antenna esterna
ATTENZIONE
○ La connessione CN1 deve essere sempre collegata con un cavo isolato.
○ La connessione CN2 deve essere sempre collegata con un cavo schermato.
Interruttore DIP
• Interruttore flash impostato su 'NO FLASH', il LED si accende o lampeggia a seconda
dell'impostazione nell'operatore (vedi istruzioni per l'uso dell'operatore).
• Interruttore flash impostato su 'FLASH'. Il LED lampeggia a 1 Hz.

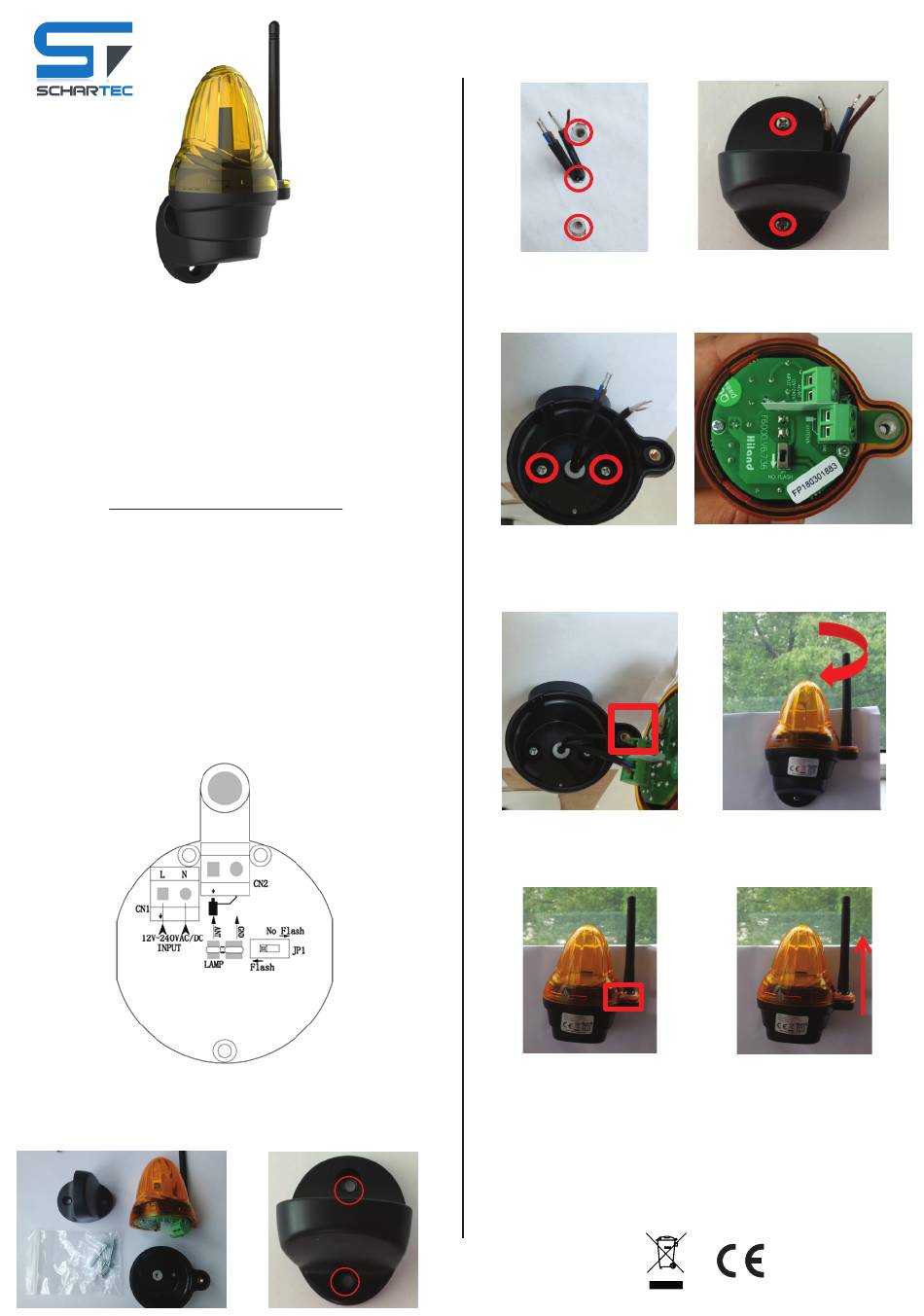

Installazione
1. Aprire l'imballaggio, rimuovere la luce e gli accessori e girare l'antenna in senso antiorario.
2. Segnare i due fori sulla superficie di montaggio desiderata.
3. Praticare due fori da 6 mm e un foro da 10 mm per il cavo di collegamento. Inserire i tasselli nei
fori da 6 mm e il cavo di collegamento nel foro da 10 mm.
4. Far passare il cavo di collegamento attraverso la staffa e fissarlo con le due viti (TA4 x 30 mm).
5. Far passare il cavo di collegamento e il cavo dell'antenna attraverso la guarnizione di gomma.
Fissare il guscio inferiore con le due viti (PA4*10 mm).
6. Assicuratevi che l'anello di tenuta sia posizionato correttamente nel coperchio.
7. Collegare il cavo di collegamento e l'antenna ai terminali forniti. Assicuratevi che i cavi siano
collegati saldamente.
8. Installare il coperchio della luce, assicurarsi che sia correttamente posizionato sulla staffa,
quindi stringere l'antenna in senso orario.
9. Assicuratevi che la copertura sia ben aderente al guscio inferiore e stringete l'antenna in modo
che non possa allentarsi. Usate della colla per fissare l'antenna in modo che non possa essere
rimossa.
10.IMPORTANTE! Assicuratevi di montare la luce di segnalazione con l'antenna rivolta verso
l'alto.
Dichiarazione di conformità UE semplificata (CE)
Schartec dichiara che le lampade di segnalazione F5000, F5015 e F6000 sono conformi alla direttiva 2014/53/UE. Il
testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.schartec.de
un marchio di fabbrica della bau-shop-24 GmbH
WEEE Reg. Nr.: DE90317979
