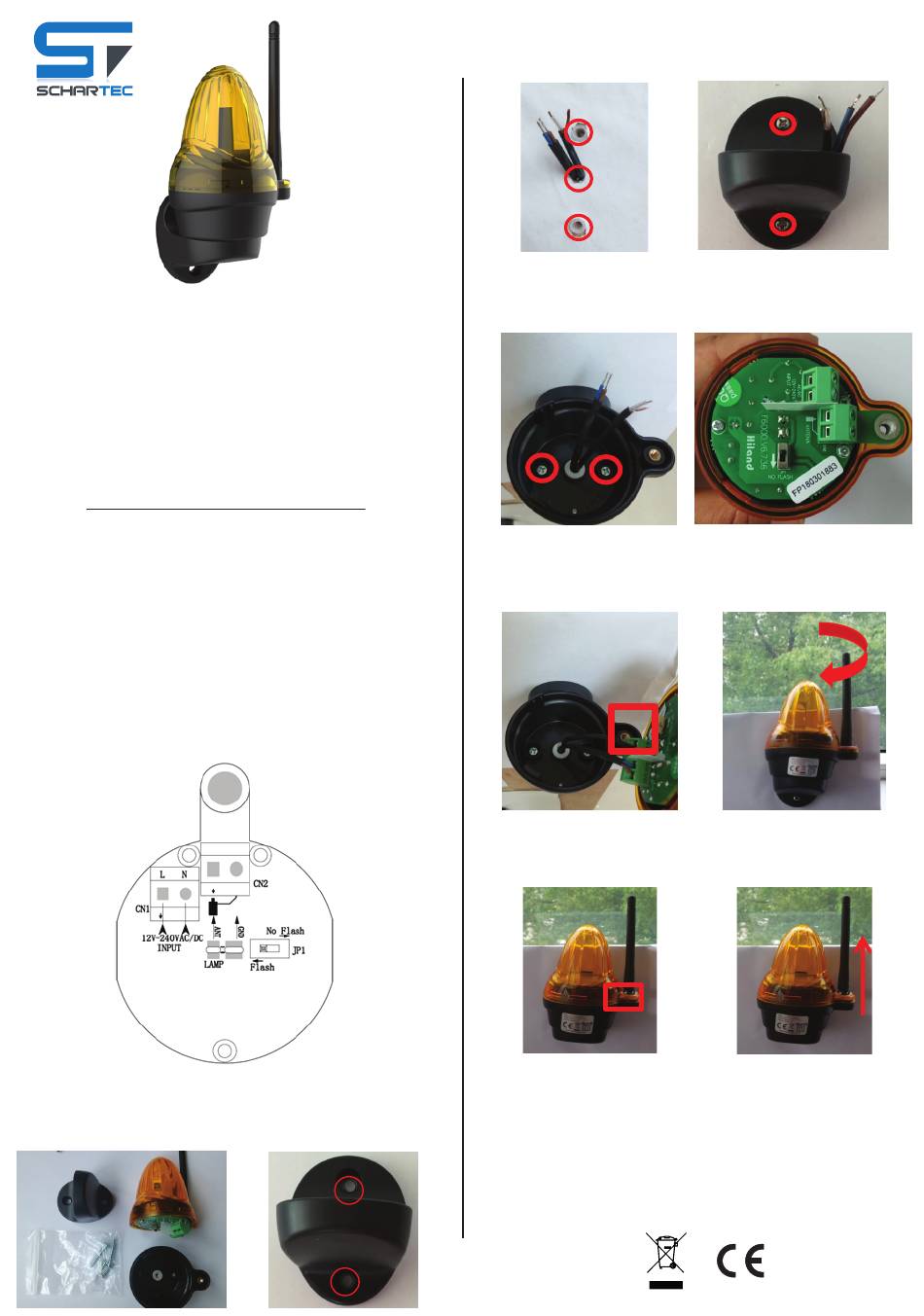

Mini lampe de signalisation Schartec
Alimentation électrique: 85-240 V AC ou 12-24 V AC/DC
Consommation électrique: <3 W
Fréquence de clignotement: 1 Hz
Température de fonctionnement: -20°C à +60°C
Classe de protection: IP54
Dimensions: 76 x 125 mm (y compris l'antenne)
Poids: 83 g
Numéro de modèle: F6000
Numéro d'article: ST201015
AVERTISSEMENT Danger de mort ! !!
Couper la tension et vérifier qu'elle est hors tension avant
le raccordement
Connexion
• Connectez l'alimentation à CN1, pour une alimentation 12-24 V AC/DC ou 85 - 240 V AC.
• Le connecteur CN2 est destiné à la connexion de l'antenne externe.
ATTENTION
○ Le raccordement CN1 doit toujours être effectué avec un câble isolé.
○ La connexion CN2 doit toujours être connectée avec un câble blindé.
Commutateur DIP
• Commutateur Flash sur 'NO FLASH', la LED s'allume ou clignote selon le réglage de l'opérateur
(voir le mode d'emploi de l'opérateur).
• Le commutateur de flash est réglé sur 'FLASH'. La LED clignote à 1 Hz.
Installation
1. Ouvrez l'emballage, retirez la lampe et les accessoires et tournez l'antenne dans le sens inverse
des aiguilles d'une montre.
2. Marquez les deux trous de forage sur la surface de montage souhaitée.
3. Percez deux trous de 6 mm et un trou de 10 mm pour le câble de connexion. Insérez les
chevilles dans les trous de 6 mm et le câble de connexion dans le trou de 10 mm.
4. Faites passer le câble de connexion à travers le support et fixez-le avec les deux vis (TA4 x 30
mm).
5. Faites passer le câble de connexion et le câble d'antenne à travers le joint en caoutchouc. Fixez
la coque inférieure à l'aide des deux vis (PA4*10 mm).
6. Assurez-vous que la bague d'étanchéité est correctement placée dans le couvercle.
7. Connectez le câble de connexion et l'antenne aux bornes prévues à cet effet. Veillez à ce que
les câbles soient fermement connectés.
8. Installez le couvercle de l'éclairage, assurez-vous qu'il est correctement positionné sur le
support, puis serrez l'antenne dans le sens des aiguilles d'une montre.
9. Assurez-vous que le couvercle est bien ajusté sur la coque inférieure et serrez l'antenne pour
qu'elle ne puisse pas se détacher. Utilisez de la colle pour fixer l'antenne afin qu'elle ne puisse
pas être retirée.
10.IMPORTANT ! Veillez à monter le feu de signalisation avec l'antenne vers le haut.
Déclaration de conformité simplifiée de l'UE (CE)
Schartec déclare par la présente que les lampes de signalisation F5000, F5015 et F6000 sont conformes à la
directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet
suivante : www.schartec.de
une marque de commerce de bau-shop-24 GmbH
WEEE Reg. Nr.: DE90317979
OK
SCHARTEC
Fritz-Müller-Strasse 119
73730 Esslingen
Allemagne
