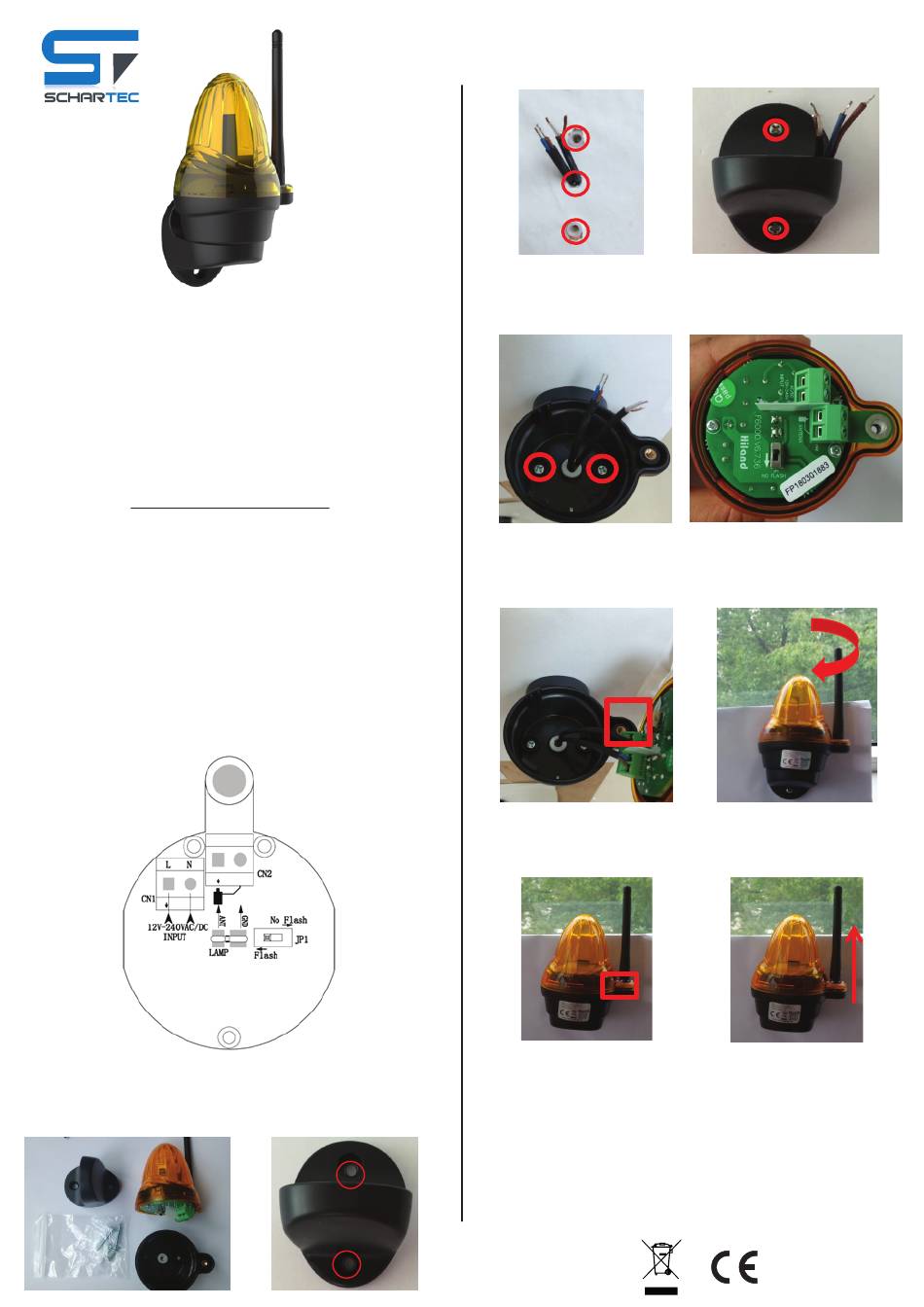

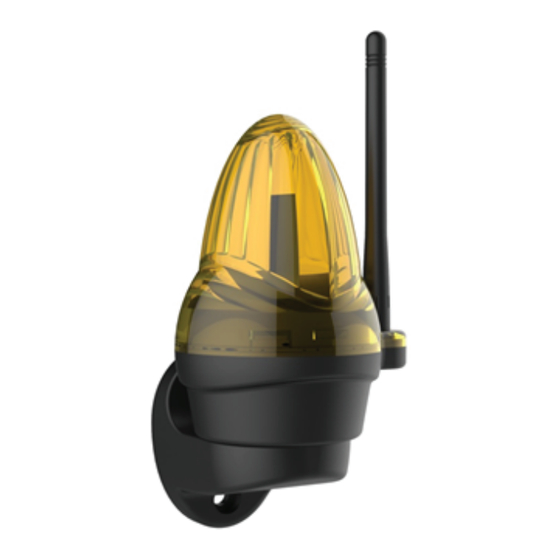

Schartec Mini-Signalleuchte
Spannungsversorgung: 85-240 V AC oder 12-24 V AC/DC
Leistungsaufnahme: <3 W
Blink-Frequenz: 1 Hz
Arbeitstemperatur: -20°C bis +60°C
Schutzklasse: IP54
Abmessungen: 76 x 125 mm (inkl. Antenne)
Gewicht: 83 g
Modellnummer: F6000
Artikelnummer: ST201015
ACHTUNG Lebensgefahr!!!
Spannung ausschalten und auf Spannungsfreiheit prüfen
vor dem Anschließen
Anschluss
• Schließen Sie die Spannungsversorgung an CN1 an, bei Spannungsversorgung 12-24 V AC/DC
oder 85 - 240 V AC
• Anschluss CN2 ist für den Anschluss an die externe Antenne
ACHTUNG
○ Anschluss CN1 muss stets mit einem isolierten Kabel angeschlossen werden.
○ Anschluss CN2 muss stets mit einem abgeschirmten Kabel angeschlossen werden.
DIP-Schalter
• Blitzschalter auf 'NO FLASH' gestellt, LED leuchtet oder blinkt je nach Einstellung im Antrieb
(siehe Bedienungsanleitung vom Antrieb).
• Der Blitzschalter ist auf 'FLASH' gestellt. Die LED blinkt mit 1 Hz.
Installation
1. Öffnen Sie die Verpackung, entnehmen Sie Leuchte und Zubehör und drehen Sie die Antenne
gegen den Uhrzeigersinn.
2. Markieren Sie die beiden Bohrlöcher an der gewünschten Montagefläche.
3. Bohren Sie zwei 6mm Löcher und ein 10mm Loch für das Anschlusskabel. Führen Sie die
Dübel in die 6 mm Löcher ein und das Anschlusskabel in das 10 mm Loch.
4. Führen Sie das Anschlusskabel durch die Halterung und befestigen Sie diese mit den beiden
Schrauben (TA4 x 30 mm).
5. Führen Sie das Anschlusskabel und das Antennenkabel durch die Gummidichtung. Befestigen
Sie die Unterschale mit den beiden Schrauben (PA4*10 mm).
6. Stellen Sie sicher, dass der Dichtungsring korrekt in der Abdeckung sitzt.
7. Schließen Sie das Anschlusskabel und die Antenne an die dafür vorgesehenen Anschlüsse an.
Stellen Sie sicher dass die Kabel fest verbunden sind.
8. Montieren Sie die Abdeckung der Leuchte, stellen Sie sicher das diese korrekt auf der
Halterung sitzt und drehen Sie anschließend die Antenne im Uhrzeigersinn fest.
9. Stellen Sie sicher, dass die Abdeckung passgenau auf der Unterschale sitzt und drehen Sie die
Antenne so fest, dass diese sich nicht lösen kann. Nutzen Sie etwas Klebstoff um die Antenne
zu sichern, sodass diese nicht entfernt werden kann.
10.WICHTIG! Montieren Sie die Signalleuchte unbedingt mit der Antenne nach oben.
Vereinfachte EU-Konformitätserklärung (CE)
Hiermit erklärt Schartec, dass die Signalleuchten F5000, F5015 und F6000 die Richtlinien 2014/53/EU entsprechen.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Strasse 119
WEEE Reg. Nr.: DE90317979
OK
www.schartec.de
SCHARTEC
73730 Esslingen
Deutschland
