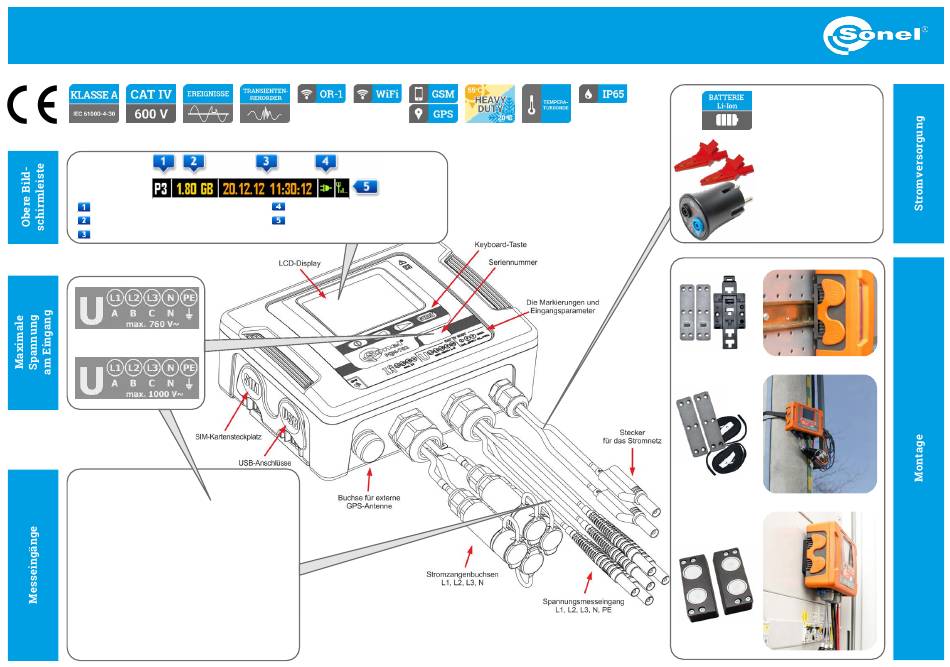

Sonel PQM-702 / 702T / 703 / 710 / 711
Netzqualitätsanalysatoren ● Kurz Bedienungsanleitung
v1.01 | 11.09.2019
Nummer der aktiven Messkonfiguration
Verfügbarer Speicherplatz der Speicherkarte
Datum und Uhrzeit (TT:MM:JJ, HH:MM:SS)
oder
Spannungen - 5 Eingänge
L1, L2, L3, N, PE
AC: MAX. 760 V
1000 V
oder
RMS
DC: ±760 V
oder
±1000 V
im Verhältnis zum Boden
Ströme - 4 Eingänge
Flexible Zange:
F-xA1: 1...1500 A AC
F-xA:
F-xA6: 6...6000 A AC
Harte Zangen
C-4A:
C-5A:
C-6A:
C-7A:
PQM-702 ● PQM-702T
PQM-710 ● PQM-711
PQM-703
PQM-703 ● PQM-711
Netzstromanzeige
GSM-Signalanzeige
RMS
3...3000 A AC
0,1...1000 A AC
0,5...1000 A AC/DC
0,01...10 A AC
0,1...100 A AC
PQM-702T
3,7 V
4,4 Ah
Externe
DC-Spannungsversorgung
MAX. 140...690 V
Externe
AC-Spannungsversorgung
MAX. 100...690 V AC
MAX. 40...70 Hz
Inhaltsverzeichnis
Verwandte Anleitungen für Sonel PQM-702
Inhaltszusammenfassung für Sonel PQM-702
- Seite 1 Sonel PQM-702 / 702T / 703 / 710 / 711 Netzqualitätsanalysatoren ● Kurz Bedienungsanleitung 3,7 V PQM-702 ● PQM-702T PQM-710 ● PQM-711 4,4 Ah PQM-703 PQM-703 ● PQM-711 PQM-702T v1.01 | 11.09.2019 Externe DC-Spannungsversorgung MAX. 140…690 V Externe Nummer der aktiven Messkonfiguration Netzstromanzeige AC-Spannungsversorgung Verfügbarer Speicherplatz der Speicherkarte...
-
Seite 2: In Drei Schritten Zum Ergebnis
In drei Schritten zum Ergebnis Vorbereitung für die Messung | Anschluss an den Analysator Methode 1. Wählen Sie die Funktion, die eine Verbindung erfordert Erstellen Sie eine Konfiguration und laden Sie sie auf den Analysator hoch ►S. 2 Schließen Sie den Analysator an und führen Sie die Messungen durch ►S. 6 Das Fenster zur Auswahl den Analysators wird angezeigt. - Seite 3 Vorbereitung für die Messung | Erstellung der Messkonfiguration Geben Sie die allgemeinen Messeinstellungen ein. Parameter des getesteten Netzwerks Netznennspannung Netzfrequenz Netzwerkanordnung Wahl von Zangen und Wandlern Auswahl der Stromzangen Einstellungen der Spannungswandler Einstellungen der Stromwandler Messparameter Zusätzliche Aufzeichnung von U und I N-PE Mittelungszeit So starten Sie die Aufzeichnung Hysterese bei der Überlauferkennung (typischer- weise 2%) Rauschunterdrückungspegel für die Stromzange Wählen Sie die Parameter, die aufgezeichnet werden sollen. Sie können die Konfigurationen an den Analysator senden. Sie können auch die Konfigurationen herunterladen, die das Gerät im Speicher abgelegt hat. Die aktuellen Konfigurationen des angeschlossenen Analysators finden Sie im Abschnitt Analysator.
- Seite 4 Vorbereitung für Messungen | Auswahl des Messsystems 1-Phasen-System 2-Phasen-System ►U2 3-Phasen-4-Leiter-Netz ►U2 ►U3 3-Phasen-3-Leiter-Netz ►U23 ►U31 Seite 4 / 12...
-
Seite 5: Indirekte Messung
Vorbereitung für Messungen | Einstellung der Wandler Indirekte Messung Aktivieren Sie die Option Je nach Wahl des Netzwerktyps (Stern mit N / Dreieck) ist es erforderlich, die Übertragungsparameter und den Spannungswandler, Nennwert der Nachlaufsteuerung zu ergänzen. wenn die Messung indirekt durchgeführt werden soll. Netzwerk „Stern mit N“ Aktivieren Sie die Option In einem Netz vom Typ „Stern mit N“ werden Toleran- Stromwandler, wenn zen, Oberschwingungen und Phasenwerte außerhalb die Messung durchge- der Toleranz kontrolliert. Geben Sie ein: führt werden: ▪ 100% der Phasen-Netzspannung, ▪ indirekt, ▪ Wert des Spannungswandlerverhältnisses k ▪ direkt (Multispule) - für kleine Signale zur Erhöhung der Mess- genauigkeit. Geben Sie die Parameter der Stromwandler ein: ▪ Primärstrom, ▪... -
Seite 6: Befestigen Sie Den Analysator
Hier erhalten Sie Informationen über die Parameter des getesteten gleichzeitig und halten Sie sie ≥1 s lang gedrückt. Netzwerks und den Status des Analysators. Stellen Sie die ge- wünschte Konfigura- tion ein, indem Sie die entsprechende Tasten wählen oder nutzen Sie das Pro- Schließen Sie den Analysator an das Netzwerk an gramm Sonel Analysis (Menü Ansteuerung). Überprüfen Sie den Status der Netzwerk- und Analysatorverbindungen Richtung der Phasenfolge (im Uhrzeigersinn) RMS-Spannungsamplituden Winkel der Spannungsvektoren ±30% der theoreti- liegen im Bereich ±15% U schen Werte 0º, 120º, 240º außerhalb des Bereichs ±15% U Zu niedrige Spannungswerte: <1% U falsche Winkel Winkel von Strömen im Verhältnis zu Spannungen... -
Seite 7: Aufzeichnung Starten
Strom- ▪ Sicherheit, Status der GSM- Eine akustische Benachrich- ▪ nach GPS versor- nutzen Sie das Programm ▪ Phase der Stromzangen. Antenne tigung:ertönt 3 kurze Signale ▪ nach RTC gung Sonel Analysis. Status des GSM- Modems: ▪ einsatzbereit (GPRS, EDGE, HSUPA, UMTS) ▪ aktiviert Nach jeder Einstellungsänderung wird ▪ keine SIM-Karte ein Bestätigungsfenster angezeigt. Lesungen ansehen Überwachen Sie das Messgerät und Messungen Schließen Sie Ihre Aufzeichnung ab Verwenden Sie die Tasten , um den Bildschirm zu wechseln. -
Seite 8: Laden Sie Daten Vom Den Analysator Herunter
Datenanalyse Laden Sie Daten vom den Analysator herunter Wählen Sie die zu analysierende Messung aus Datenanalyse durchführen Es öffnet sich ein Fenster mit vier ver- schiedenen Bildschirmen zur Anzeige der ▪ Verbinden Sie sich mit Legen Sie ggf. in der oberen Leiste den Zeitraum fest, aufgezeichneten Daten: dem Analysator. in dem die Daten analysiert werden sollen. ▪ Allgemein - Schnellübersicht, ▪ Wählen Sie die Posi- ▪ Messungen - Darstellung der Parameter tion Analysis. im Zeitverlauf, ▪ Ereignisse - Analyse der Ereignisse, ▪ Konfiguration - zeigt die Einstellungen an, mit denen die Registrierung erfolgt ist. Die Daten, die gemäß den auf den Analysator Für jede her-... - Seite 9 Datenanalyse Bildschirm „Allgemein“ Bildschirm „Messungen“ Filtern Sie hier die Pha- Wählen Sie den sen heraus, aus denen zu analysierenden Der obere Teil des Bildschirms zeigt das Registrierungsbild. Zeitpunkt der Aufzeichnung Sie die Daten analysieren Datensatz aus. möchten. und Leseeigenschaften. Wählen Sie detaillierte Ein- stellungen für die Darstellung der Parameter. Im Menü Aufzeichnungen können Sie die Form der Grafik auswäh- Sehen Sie sich die Details Durch die Auswahl eines len, in der die Daten dargestellt Wählen Sie das Ereignis des Ereignisses an, indem Punktes auf dem Balken werden sollen: aus, das Sie interessiert, Sie die entsprechende Re- Ereignisse wird das Oszillo- ▪ auf der Zeitachse, so dass es in einer eigenen gisterkarte auswählen. gramm angezeigt. ▪ als Oberwellen, Liste auf dem Bildschirm Wählen Sie die Spalten mit ▪...
-
Seite 10: Zeitliche Analyse
Datenanalyse Zeitliche Analyse Erstellung von Berichten Nach Auswahl der entspre- chenden Option öffnet sich das Zeitanalysefenster. Wenn eine Registrierung zur Einhaltung einer Norm durchgeführt wurde, wählen Sie Protokoll nach Norm, um den entsprechenden Bericht mithilfe des Assis- tenten zu erstellen. Harmonische und Zwischenharmonische Exportieren von Daten in eine CSV Datei Nach Auswahl der entspre- chenden Option öffnet sich das Fenster für die Analyse Sie können die Daten auch in der Harmonischen oder eine CSV-Datei exportieren. Zwischenharmonischen. Seite 10 / 12... - Seite 11 Datenanalyse Bildschirm „Ereignisse“ Bildschirm „Konfiguration“ Dieses Fenster enthält eine Liste der Ereignisse, die aufgezeich- Es erscheint ein Fenster mit zeigt Einstellungen, mit denen die Auf- In dem Fenster können Sie die net wurden. zeichnung erfolgt ist. Form der Grafik auswählen, in der die Daten dargestellt werden sollen: ▪ Vorkommen auf der Zeitachse, In der Registerkarte Aufnahmeein- ▪ im Zusammenhang mit den stellungen werden die Daten des vorgegebenen ANSI/CBEMA-To- Analysators angezeigt. leranzkurven, ▪ Modell, ▪ in Form eines Oszillogramms ▪ Seriennummer, und RMS ▪ Softwareversion. Unter der Registerkarte Marker finden Sie eine Liste mit den Ereig- nissen, die Sie auf dem Bildschirm „Allgemein“ markiert haben. Nach der Auswahl von Wellenform wird angezeigt: ▪ die Dauer des betreffenden Ereignisses, ▪ grafisches Diagramm des Ereignisses. Die Position Konfiguration enthält alle Einstellungen der Aufzeichnungen.
- Seite 12 Weitere Informationen finden Sie in der Bedienungsanleitung und im Web auf www.sonel.pl/de...
