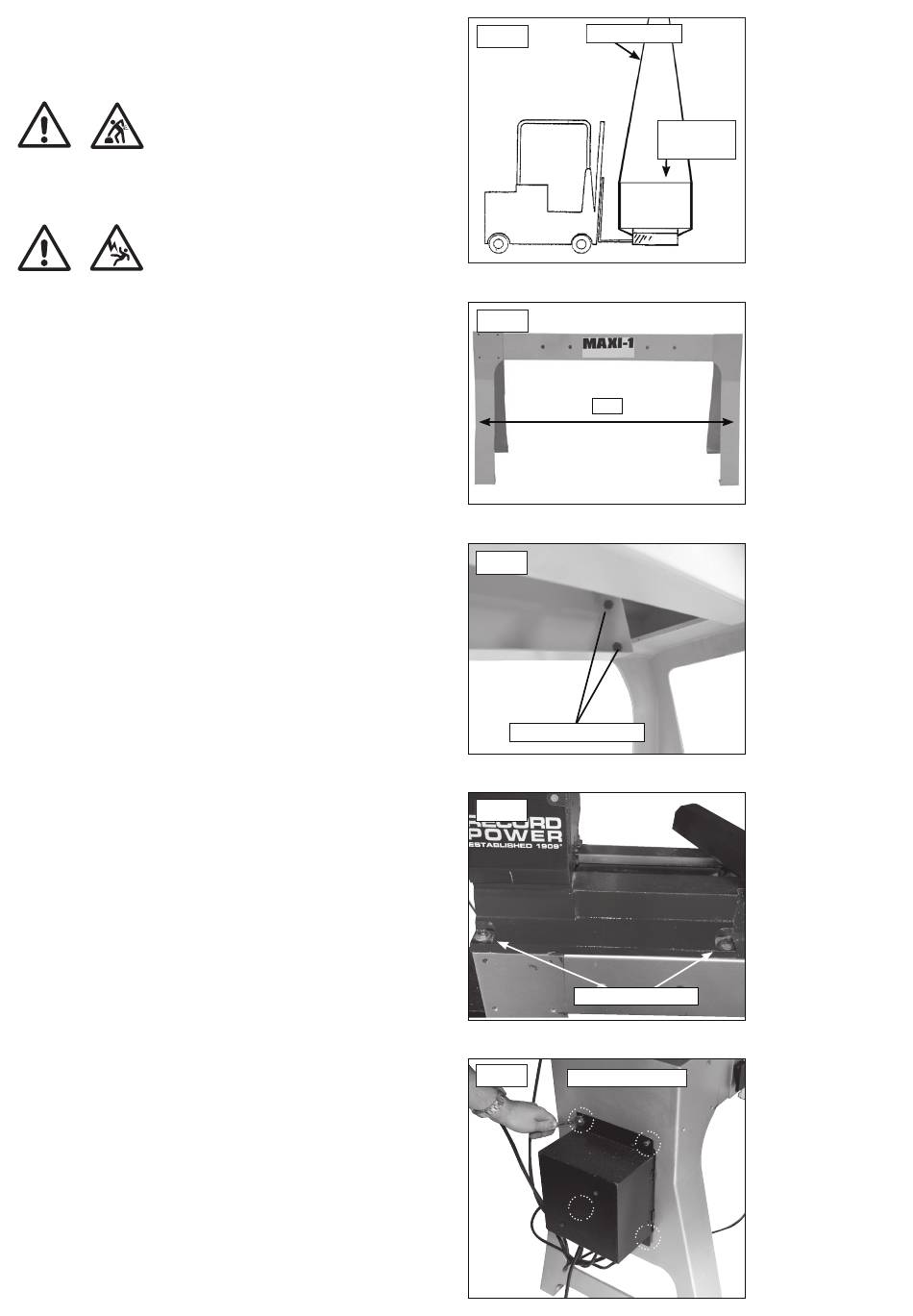

3. Montage
Kg
Achtung: Viele der Teile sind sehr schwer. Holen Sie Hilfe, bevor
Sie versuchen die größeren Teile anzuheben.
i
Hinweis: Die Maschine darf nicht am Strom verbunden sein und
der Netzschalter muss sich in der AUS (OFF) Position befinden,
Kg
bis die Maschine vollständig montiert ist.
3.1 Anheben
i
Die Maschine kann mit einem Gabelstapler angehoben werden indem
die Gabeln unter die Füße platziert werden, oder mit einer Schlinge, wie
abgebildet, mit einer Hebekraft von 2000 Kg (Abb. 3.1).
3.2 Festlegen des Maschinenstandorts in der Werkstatt
1. Finden Sie eine Stelle in der Werkstatt die plan ist und über geeignete
Beleuchtung verfügt. Vergewissern Sie sich, dass genügend Platz zwischen
der Drechselbank und anderen Maschinen vorhanden ist. Platzieren Sie die
Drechselbank an einem Standort, der ihr Gewicht tragen kann und sich in
der Nähe einer Stromquelle befindet.
3.3 Unterbaumontage
1. Entfernen Sie die beiden Standbeine aus dem Karton und positionieren
Sie sie auf etwa 1370 mm Entfernung voneinander (Abb. 3.3), gemessen
von den äußeren Seiten aus. Stellen Sie sicher, dass die geriffelten
Oberflächen nach innen zeigen und dass das Beim mit den zusätzlichen vier
Bohrungen (für die Schüsselablage) an der linken Seite (am Spindelstock)
der Maschine ist.
2. Heben Sie, mit Unterstützung, den Standkörper und positionieren Sie die
Standbeine vorsichtig so, dass sie mit den Bolzenbohrungen ausgerichtet sind.
Sichern Sie den Körper an die Beine indem Sie acht M10 x 30 Sechskantbolzen
und acht M10 flache Unterlegscheiben verwenden (Abb. 3.3).
3.4 Befestigen der Drechselbank an dem Unterbau
1. Heben Sie die Drechselbank nur vom Bett aus, nicht an den Spindelstock-
oder Reitstockbaugruppen.
2. Platzieren Sie die Drechselbank vorsichtig auf dem Unterbau und
sichern Sie sie mit sechs M10x40 Sechskantbolzen, sechs M10 flachen
Unterlegscheiben und sechs M10 Sicherungsscheiben (Abb. 3.4).
Da das Drechselbankbett sehr schwer ist, sollten Sie über Unterstützung
verfügen wenn die Bank positioniert wird und sich vergewissern, dass es
richtig gestützt wird bevor Sie es vollständig an den Unterbau befestigen.
3.5 Montieren der Transducerbox an dem Standbein
Platzieren Sie die Transducerbox an dem linken Standbein und sichern Sie
sie mit vier Zylinderschrauben (Abb. 3.5).
10
i
i
Schlinge 2000 Kg
Sling 2000 kgs
Abb. 3.1
Abb. 3.2
54"
Abb. 3.3
Montage der Bolzen
Abb. 3.4
Montage der Bolzen
Abb. 3.5
Montageschrauben
MAXI-1
MAXI-1
Verpackungsbox
Packing Box
