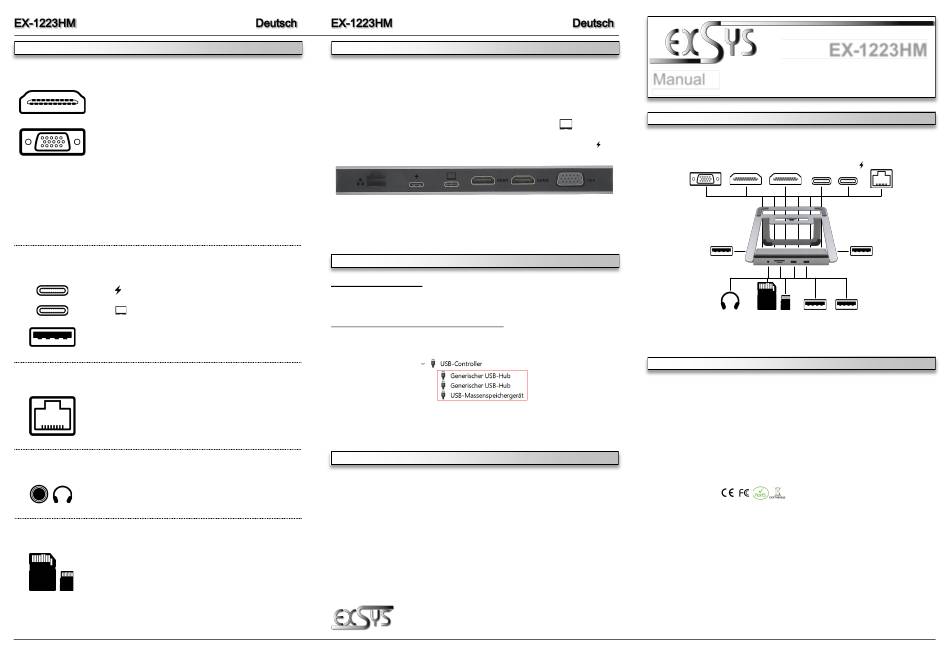

ANSCHLÜSSE
Video Anschlüsse:
Maximale Auflösung: 4K@30Hz an beiden Ports
Maximale Auflösung: 1080P@60Hz
Bei gleichzeitiger Nutzung von HDMI und VGA beträgt die maximale Auflösung an allen
Ports 1080P@60Hz.
Zur Anzeige unterschiedlicher Inhalte auf bis zu drei Bildschirmen muss Ihr Gerät MST
(Multi Stream Transport) unterstützen.
Apple MacBooks unterstützen MST nicht, der Bildschirminhalt kann nur gespiegelt
werden.
USB Anschlüsse:
USB-C
:
Anschluss der USB-C Stromversorgung
z.B. bestehendes Netzteil des Notebooks
USB-C
: Anschluss Notebook/MacBook
USB-A
:
USB 3.2 Gen 1, Datenrate max. 5 Gbps
RJ45 Anschluss:
Unterstützt Gigabit Ethernet, 10/100/1000Base-T
Audio Anschluss:
Anschluss für Kopfhörer oder PC-Lautsprecher
Kartenleser:
1x Kartenleser für SD/SDHC/SDXC Karten
1x Kartenleser für microSD/SDHC/SDXC Karten
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-1223HM
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-
tems.
1.
Verbinden Sie Ihr Notebook/MacBook mit dem USB 3.2 Gen 1 C-Anschluss des EX-
1223HM, welcher mit folgendem Notebook-Symbol gekennzeichnet ist
2.
Verbinden Sie das Netzteil Ihres Notebooks/MacBooks mit dem USB 3.2 Gen 1 C-
Anschluss des EX-1223HM, welcher mit folgendem Blitzsymbol gekennzeichnet ist .
3.
Schließen Sie nun Ihre Peripheriegeräte an die entsprechenden Anschlüsse an.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1223HM automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die USB Dockingstation richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 03.10.22
LAYOUT
.
VGA
HDMI 2
USB 3.2 Gen 1
Headphones
DESCRIPTION & TECNICAL INFORMATION
The EX-1223HM is a 12-in-1 USB-C docking station with built-in stand function that brings your
notebook screen to a comfortable working height. The versatile connectivity options allow you to
connect for all your peripherals. MST support allows different content to be displayed on up to 3
screens. USB-C Power Delivery (PD) allows you to connect your existing notebook power
supply directly to the EX-1223HM.
Compatibility:
USB-C PD, DisplayPort Alt-Mode, MST
Operating System:
All Operating Systems
Connectors:
4x USB 3.2 Gen 1 A-Port, 2x USB 3.2 Gen 1 A-Port, 2x HDMI, 1x VGA,
1x RJ45, 1x Headphones, 1x SDXC Card, 1x microSDXC Card
Extent of Delivery:
EX-1223HM, USB-C Upstream Cable, Manual
Certificates:
EX-1223HM
HDMI 1
USB-C
USB-C
Ethernet
USB 3.2 Gen 1
Card Reader
USB 3.2 Gen 1
