CONNECTORS & LED'S
HDMI connection:
Maximum resolution: 4K@60Hz
To display video content, your device must support USB-C DisplayPort Alt Mode.
USB connections:
USB-C male:
Direct connection to notebook/tablet/iPad Pro.
USB-C female:
Connection for a USB-C PD power adapter or
peripheral devices (USB 2.0)
USB-A female:
USB 3.2 Gen 1, data rate max. 5 Gbps
Switcher video resolution:
Position 1:
4K@60Hz / USB 2.0
Position 2:
4K@30Hz / USB 3.2 Gen 1
Audio connection:
Connection for headsets/headphones or PC speakers
Card Reader:
Card reader for microSD/SDHC/SDXC cards
5
HARDWARE INSTALLATION
Please read the following installation instructions carefully.
1.
Before connecting, use the switch on the connector side to select the desired video resolu-
tion on the HDMI port.
Position 1:
4K@60Hz / USB 2.0
Position 2:
4K@30Hz / USB 3.2 Gen 1
2.
Connect the docking station to the USB-C port of your notebook/MacBook or tablet/iPad
Pro.
3.
Now connect your peripherals to the appropriate ports.
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
Germany:
Switzerland:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 03.10.22

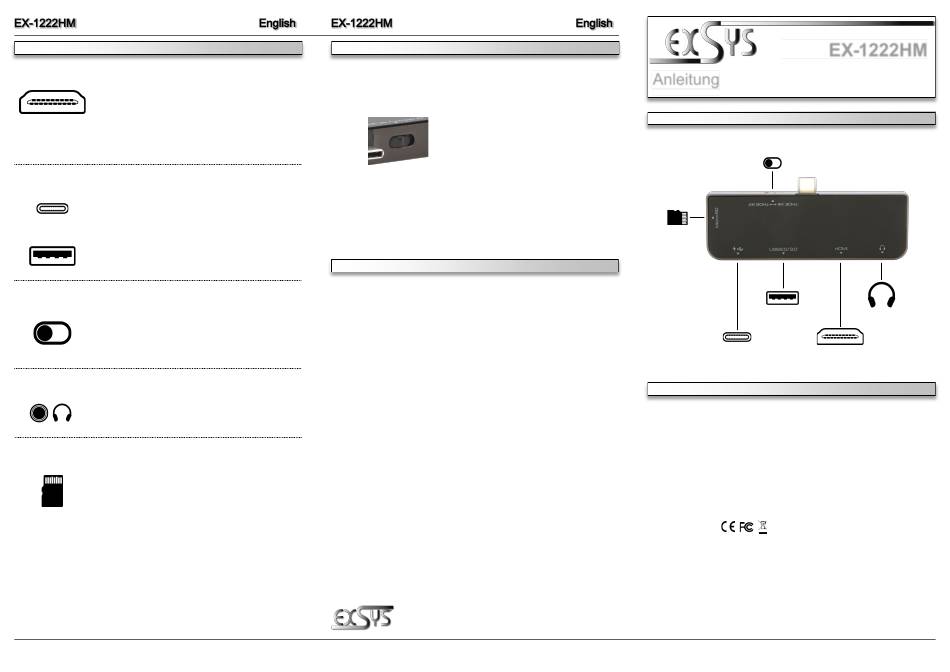

AUFBAU
4K@60Hz / 4K@30Hz
microSDXC
USB 3.2 Gen 1
USB-C
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1222HM ist eine kleine 5-in-1 USB-C Dockingstation, die direkt am Notebook oder
Tablet angeschlossen wird und aufgrund der kompakten Masse dauerhaft im eingesteckt
bleiben kann. Mit der EX-1222HM können an einem USB-C Port alle benötigten Peripheriegerä-
te angeschlossen werden. USB-C Power Delivery (PD) ermöglicht es, das Notebook oder
Tablet direkt über die EX-1222HM mit dem vorhandenen USB-C Ladegerät aufzuladen.
Kompatibilität:
USB-C PD, DisplayPort Alt-Mode
Betriebssysteme:
Alle Betriebssysteme
Anschlüsse:
USB-C, USB-A, HDMI, Kopfhörer, microSDXC Karte
Lieferumfang:
EX-1222HM, Anleitung
Zertifikate:
1
EX-1222HM
Headset
HDMI
