2. Inbetriebnahme – Bestimmungsgemäßer Gebrauch

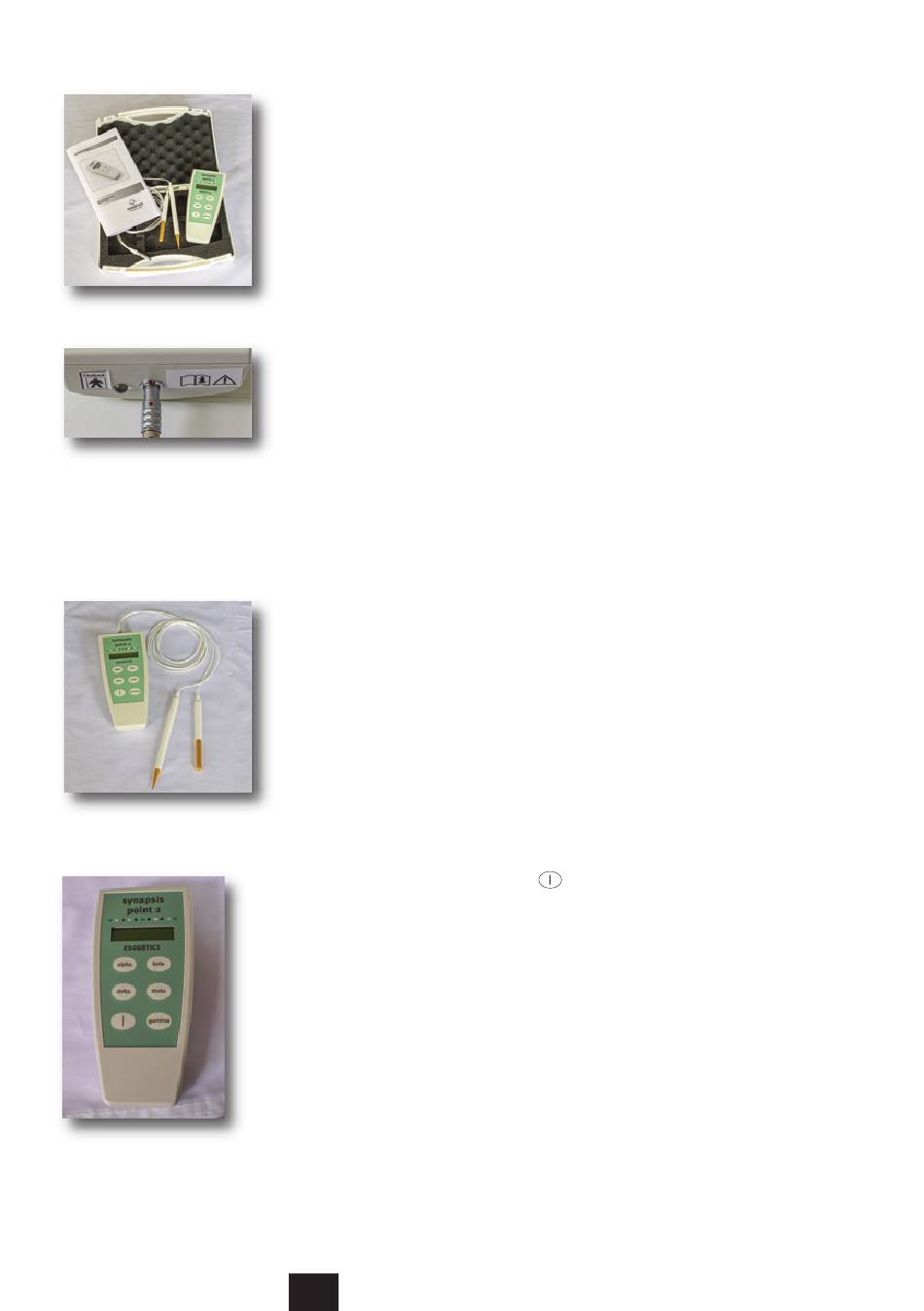

Abb. 1: Gerät, Punktapplikator, Gebrauchsanweisung und Verpackung
Abb. 2: Gerät/ Buchse
Das Verbindungskabel des Gerätes Synapsis Point 2 verfügt
über eine Schnittstelle, die zur bestimmungsgemäßen Anwen-
dung mit dem Zubehör Punktapplikator vorgesehen ist.
Abb. 3: Gerät und Punktapplikator
2.2 So starten Sie eine Anwendung
Abb. 4: Synapsis point 2 Gerät von oben mit den Tasten
Die laufende Anwendung wird durch eine blinkende Anzeige
visualisiert. Durch nochmaliges drücken der Programmtaste Beta,
Delta, Alpha, Theta oder Gamma kann das Programm vorzeitig
Das Elektrotherapie-System Synapsis
point 2 besteht aus einem handli-
chen, batteriebetriebenen Steuerge-
rät, einem Punktapplikator und einer
Handelektrode sowie der Gebrauchs-
anweisung. Das Gerät Synapsis point
2 ist in einem Kunststoffkoffer mit
den Zubehörteilen verpackt (Abb. 1).
Das Gerät Synapsis Point 2 verfügt
über eine Buchse zum Anschluss des
Verbindungskabels (Abb. 2).
Zur Inbetriebnahme stecken Sie den
Rundstecker des Punktapplikators in
die Buchse an der Geräteoberseite.
Orientieren Sie sich dazu an den bei-
den roten Punkten (Abb. 2 und 3).
Das Gerät ist damit funktionsfähig.
Durch Drücken der Einschalttaste
wird das Gerät aktiviert. Während der
Patient die zylindrisch geformte Hand-
elektrode hält, setzt der Behandler den
Punktapplikator auf die ausgewählte
Zone oder den Akupunkturpunkt (Abb. 5)
der Haut (Stratum corneum) und startet
mit der Programmtaste Beta, Delta,
Alpha, Theta oder Gamma das ausge-
wählte Programm (Abb. 4).
5
