revolt ZX-7346 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses mobilen Solarpanels. Kompakt
zusammengefaltet haben Sie so auch unterwegs eine
Stromerzeugungsquelle im Gepäck, z.B. beim Camping.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
Solarpanel optimal einsetzen können.
Lieferumfang
•
Solarpanel
•
Stromkabel 18 AWG DC
•
Stromkabel 14 AWG Plus/Minus
•
Anleitung
Zusätzlich benötigt
•
Solar-Konverter
Technische Daten
max. Spannung
max. Strom
Output
Leerlaufspannung
Kurzschlusstrom
Leistung
Leistungsaufnahme Leistungs-
toleranzbereich
Maße
Gewicht
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Mobiles, faltbares Solarpanel
4 monokristalline Solarzellen, 60 Watt

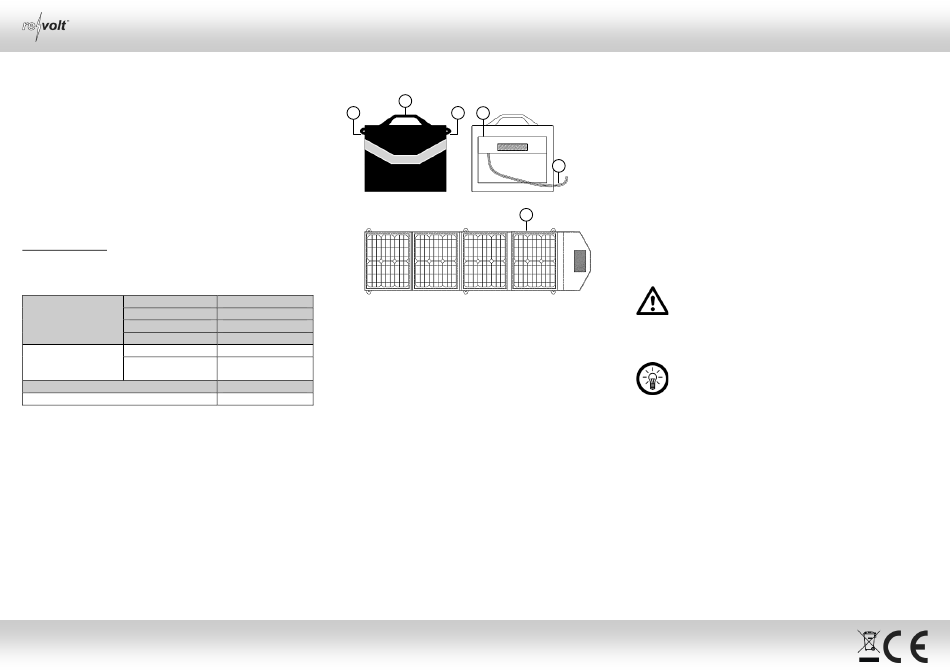

Produktdetails
Solarpanel
1
19,80 V
3,03 A
1. Schlaufen
23,3 V DC
2. Tragegriff
3,27 A DC
3. Kabeltasche
60 W
Verwendung
± 3%
Bitte beachten Sie vor der Verwendung folgende Hinweise zur
35,5 x 29 x 2,5 cm
Ausrichtung des Solarpanels:
2,57 kg
•
Stellen Sie das Solarpanel so auf, dass möglichst lang
möglichst direkte Sonneinstrahlung erfolgt. Schon eine
Glasscheibe zwischen Sonne und Solarpanel kann die
Leistung des Solarpanels erheblich verringern.
•
Es sollte kein Schatten auf das Solarpanel fallen, weder zum
aktuellen noch zukünftigen Zeitpunkt.
•
Die Sonnenstrahlen sollten am besten im rechten Winkel
(90°) auf das Solarpanel auftreffen.
•
Besonders geeignet sind höher gelegene und nach Süden
gerichtete Standpunkte.
•
An bewölkten Tagen kann nur ein Bruchteil der Leistung
erzeugt werden.
•
Abschirmende Objekte wie z.B. Mauern oder Bäume
verringern die Leistung des Solarpanels.
Bedienungsanleitung – Seite 1
2
1 3
4
5
4. Solarpanel-Kabel
5. Solarpanel
Stromkabel 18 AWG DC (am Solar-Konverter)
1. Klappen Sie das Solarpanel auf. Richten Sie sie so aus, dass
sie möglichst lange möglichst direkter Sonneneinstrahlung
ausgesetzt sind.
2. Verbinden Sie das Solarpanel-Kabel mit Hilfe der Anderson-
Stecker mit dem Stromkabel 18 AWG DC.
3. Verbinden Sie den Hohlstecker des Stromkabels 18 AWG DC
mit einem Solar-Konverter.
4. Der Solar-Konverter wird aufgeladen.
5. Trennen Sie Ihr Solarpanel nach dem Gebrauch vom
Konverter und klappen Sie es zusammen.
Stromkabel 14 AWG Plus/Minus
1. Klappen Sie das Solarpanel auf. Richten Sie sie so aus, dass
sie möglichst lange möglichst direkter Sonneneinstrahlung
ausgesetzt sind.
2. Verbinden Sie das Solarpanel-Kabel mit Hilfe der Anderson-
Stecker mit dem Stromkabel 14 AWG Plus/Minus.
ACHTUNG!
Die Plus- und Minus-Enden des Kabels dürfen sich
auf keinen Fall berühren!
3. Verbinden Sie das Stromkabel 14 AWG Plus/Minus mit dem
gewünschten Stromempfänger.
HINWEIS:
Bitte beachten Sie, dass die Leistung des Solarpanels
aufgrund der Wetterverhältnisse extrem schwanken
kann.
4. Trennen Sie Ihr Solarpanel nach dem Gebrauch vom
Stromempfänger und klappen Sie es zusammen.
Reinigung
Reinigen Sie das Solarpanels regelmäßig mit einem weichen,
leicht angefeuchteten Tuch. Verwenden Sie keine Reinigungs-,
Scheuer- oder Lösungsmittel.
© REV1 – 01.11.2022 – JvdH//TS
ZX-7346-675
