revolt ZX-3284-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses mobilen Solarpanels. Das
Solarpanel besteht aus 36 monokristallinen M6 Solarzellen,
verfügt über einen Kantenschutz und ein extralanges
Anschlusskabel. So werden Sie netzunabhängig mit Energie
versorgt – egal ob im Garten, beim Camping oder auf dem Boot.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues mobiles
Solarpanel optimal einsetzen können.
Lieferumfang
•
Solarpanel inkl. Anschlusskabel (90cm Länge) mit MC4-
Stecker
•
4 Saugnäpfe
•
Bedienungsanleitung
Optionales Zubehör
•
Solar Laderegler für 12-V-Solarstrom-Systeme bis 10A (z.B.
NX-6815, NX6816)
•
12-V-Batterie (z.B.NC-5670, NC-5669)
Technische Daten
Max. Netzspannung (Vmp) 21,6 V DC
Systemspannung max. 1000 V
Max. abgesicherter Strom 20 A
Max. Strom (Imp) 9,26 A DC
Leerlaufspannung (Voc) 25,92 V DC
Leistungstoleranz ±5%
Kurzschlussstrom (LCS) 9,72 A DC
Leistungsaufnahme 200 W (max.)
Betriebstemperatur - 20° C bis + 60° C
Schutzart IP67
Schutzklasse Schutzklasse II
Material ETFE + EVA
Maße 153 x 68 x 1 cm
Gewicht 3 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Flexibles monokristallines Solar-Panel
200W, MC4 Stecker, IP67

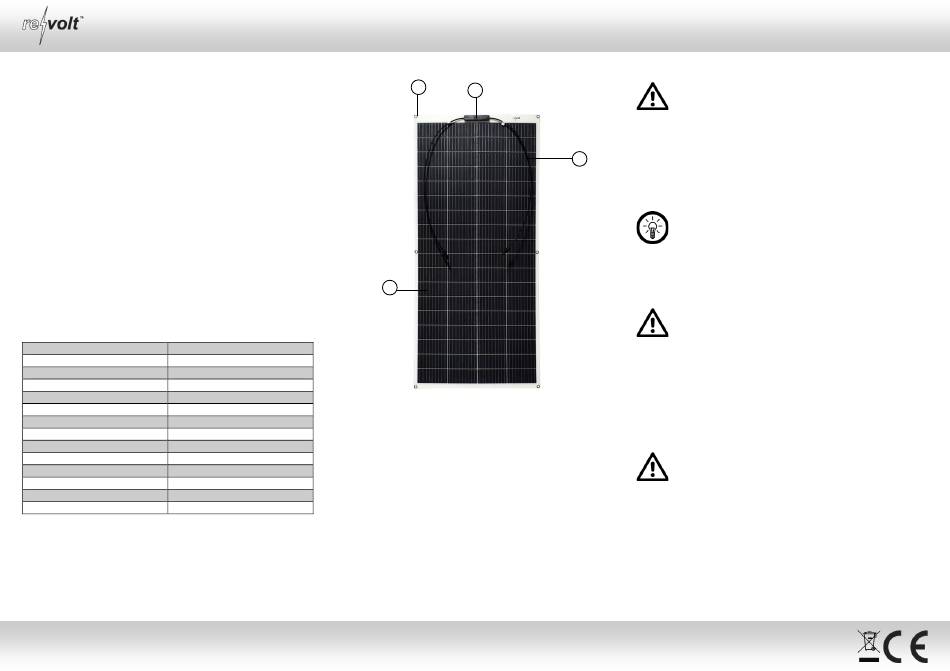

Produktdetails
2
3
1
1. Solarzellen 3. Verbindungselement
2. Befestigungs-Öse 4. MC4-Anschlusskabel
Aufstellungsort
Bitte beachten Sie bei der Wahl des Ortes folgende Punkte:
•
Das Solarpanel sollte möglichst lange, möglichst direkter
Sonneneinstrahlung ausgesetzt sein.
•
Die Sonnenstrahlen sollten möglichst rechtwinklig auf das
Solarpanel treffen.
•
Meiden Sie Schattenplätze, abschirmende Hindernisse (z. B.
Bäume, Mauern oder Glasscheiben).
•
Wählen Sie wenn möglich einen höher gelegenen
Standpunkt mit Ausrichtung nach Süden aus.
•
Achten Sie bei der Montage darauf, dass die örtlich gültigen
Baubestimmungen, Normen und
Unfallverhütungsvorschriften eingehalten werden.
Bedienungsanleitung – Seite 1
Verwendung
ACHTUNG!
Das Solarpanel ist nur zum Anschluss an einen
Konverter, Inverter oder Regler geeignet, der eine
Eingangsspannung von 12 Volt und mehr
unterstützt.
•
Schließen Sie das Solarpanel (gegebenenfalls mithilfe eines
4
Adapters) an einen geeigneten Solarkonverter an.
•
Oder schließen das Solarpanel mithilfe eines geeigneten
Ladereglers oder Inverters an einen Stromspeicher, z.B. 24-
Volt-Batterie, oder an einen Verbraucher an.
HINWEIS:
Der Laderegler kontrolliert den Stromfluss sowie
Ladevorgang und verhindert einen Stromrückfluss von
der Batterie zum Solarpanel.
An bewölkten Tagen wird zudem nur ein Bruchteil der
Nennleistung erreicht.
ACHTUNG!
Wenn Sie das Solarpanel am oder im Auto
verwenden, nutzen Sie es keinesfalls im
Straßenverkehr!
Mehr Leistung durch Reihen- und Parallelschaltung
Je nach verwendeten Komponenten in Ihrer PV-Anlage können
Sie zwei oder mehr dieser Solarpanele für eine gesteigerte
Leistung zusammenschließen. Dabei können Sie mehrere
Solarpanele entweder in Reihe, parallel oder einer Kombination
aus Reihen- und Parallelschaltung schalten.
ACHTUNG!
Achten Sie auf die Art der Verschaltung der
einzelnen PV-Module, da sich je nach
Anwendungsfall die Spannung, Stromstärke oder
beide Werte ändern. Die einzelnen Komponenten
einer PV-Anlage müssen aufeinander abgestimmt
sein! Achten Sie insbesondere darauf, dass
Komponenten, wie z.B. Laderegler, Inverter und
PV-Controller, entsprechend ihrer elektrischen
Spezifikationen verwendet werden! Beachten Sie
dazu die Typenschilder sowie technischen
Angaben der einzelnen Komponenten. Stellen Sie
zudem sicher, dass die verwendeten Leitungen und
