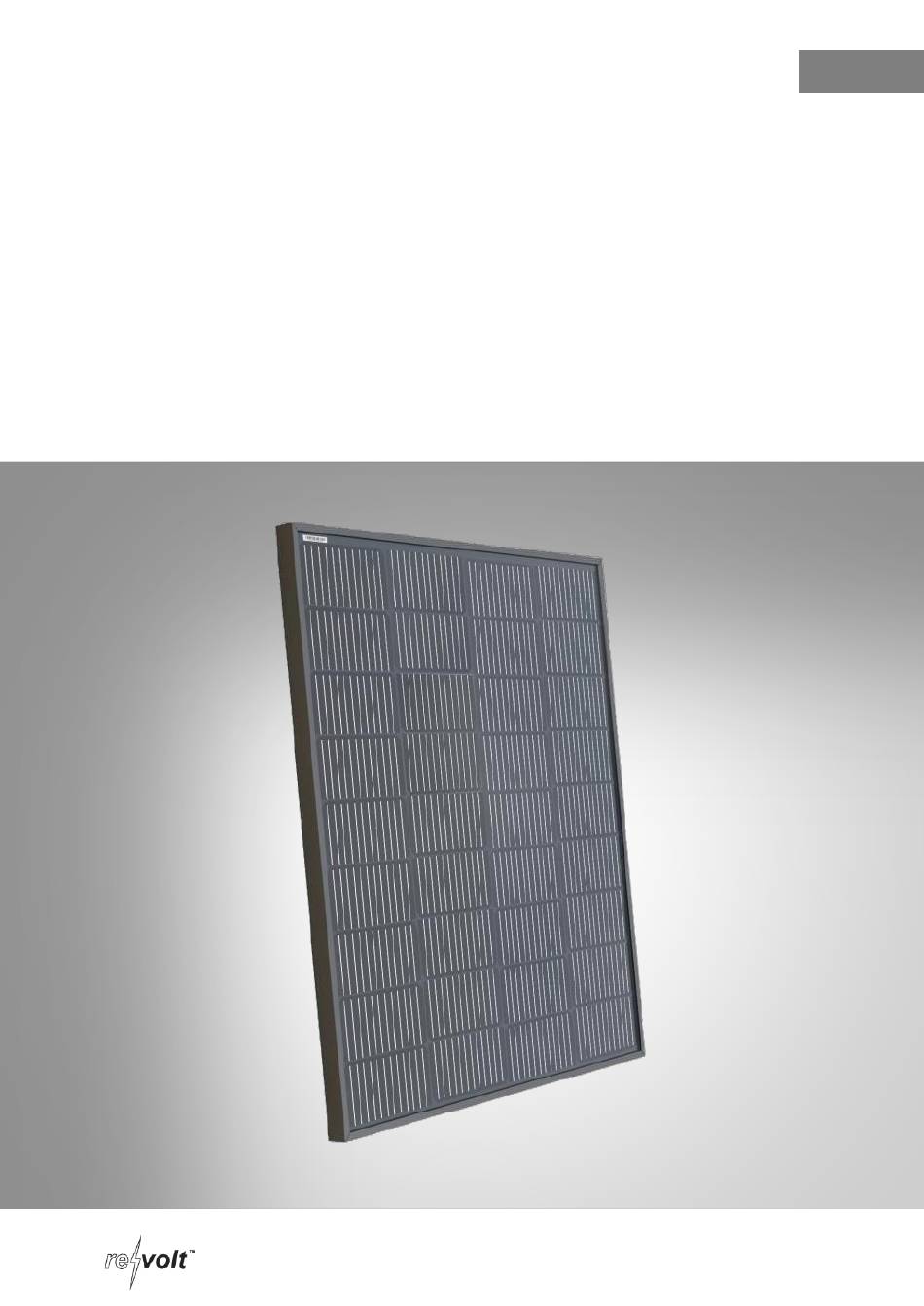

- Seite 1 4er-Set Solarmodule mit monokristallinen M6-Monozellen 4x 100 Watt, 3 Bypass-Dioden, max. 1.000 Volt, 10 A, IP65 Bedienungsanleitung ZX-3515-675 ZX-3519-675...
-
Seite 2: Inhaltsverzeichnis
Wichtige Hinweise zur Entsorgung ................... 7 Konformitätserklärung ...................... 7 Produktdetails ........................8 Inbetriebnahme ........................9 1. Montage-Ort ......................... 9 2. Montage-Hinweise ......................9 3. Installation ........................10 3.1 Mit Schrauben ...................... 10 3.2 Mit Klemmen......................10 Technische Daten ......................11 revolt – www.revolt-power.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de...
-
Seite 4: Ihre Neuen Solarmodule
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neuen Solarmodule optimal einsetzen können. Lieferumfang • 4 Stück Solarmodule • Bedienungsanleitung Produktvarianten • ZX-3515-675: 4er-Set Solarmodule, schwarz • ZX-3519-675: 4er-Set Solarmodule, silber Zusätzlich benötigt: • Befestigungsmaterial zur Montage der Solarmodule revolt – www.revolt-power.de... -
Seite 5: Wichtige Hinweise Zu Beginn
• Solarmodule erzeugen Strom. Werden sie dem Licht ausgesetzt, stehen sie unter Span- nung und können eine Gefahr darstellen. Es besteht die Gefahr eines elektrischen Schlags, wenn elektrische Teile berührt werden. • Während der mechanischen und elektrischen Installationsarbeiten keine Schmuckstücke aus Metall tragen! revolt – www.revolt-power.de... - Seite 6 • Behandeln Sie die Solarmodule nicht mit korrosiven Chemikalien. • Trennen Sie die Solarmodule nicht, wenn Verbraucher angeschlossen sind. • Führen Sie keine elektrisch leitenden Teile in den Steckverbinder der Solarmodule ein. • Technische Änderungen und Irrtümer vorbehalten! revolt – www.revolt-power.de...
-
Seite 7: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich die Produkte ZX-3515-675 und ZX-3519-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befinden. -
Seite 8: Produktdetails
Produktdetails Anschlusskästen (rückseitig) Solarzellen Verbindungskabel (rückseitig) Anschlusskabel (rückseitig) revolt – www.revolt-power.de... -
Seite 9: Inbetriebnahme
Es besteht die Gefahr von Verbrennungen und elektrischem Schlag. • Installieren Sie das Solarmodul nicht, wenn die Anschlussdose nass ist. Es besteht die Gefahr eines elektrischen Schlags. • Benutzen Sie isolierte und trockene Werkzeuge. Nutzen Sie niemals nasse Werkzeuge. revolt – www.revolt-power.de... -
Seite 10: Installation
Seiten, wenn Sie es im Querformat installieren. Die Klemmen müssen den Solarmodul- Rahmen um mindestens 7 mm überlappen, jedoch nicht mehr als 10 mm. In Abhängigkeit von den lokalen Wind- und Schneeverhältnissen können mehr Klemmen erforderlich sein, um das Solarmodul sicher zu installieren. revolt – www.revolt-power.de... -
Seite 11: Technische Daten
Schutzart IP65 beliebigem Winkel 1 Solarmodule 80,1 x 70 x 2,5 cm Maße 80,1 x 70 x 10 cm (zusammengefaltet) 4 Solarmodule 80,1 x 280 x 2,5 cm (auseinandergefaltet) 1 Solarmodul 6,5 kg Gewicht 4 Solarmodule 26 kg revolt – www.revolt-power.de... - Seite 12 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 15.11.2023 – AS//RM revolt – www.revolt-power.de...
- Seite 13 Kit solaire pour injection secteur directe 350 W Mode d'emploi ZX-3515-675 ZX-3519-675...
- Seite 14 Description du produit ....................... 7 Mise en marche ........................7 1. Lieu de montage ......................7 2. Instructions de montage ....................7 3. Installation ........................8 3.1 Avec vis ........................8 3.2 Avec pinces ......................9 Caractéristiques techniques ................... 10 Revolt – www.re-volt.fr...
-
Seite 15: Votre Nouveau Kit
4 panneaux solaires Mode d'emploi Variantes du produit ZX3515 : 4 panneaux noirs ZX3519 : 4 panneaux argentés Accessoires requis, disponibles séparément sur www.pearl.fr : Matériel de fixation pour montage des panneaux revolt – www.re-volt.fr... -
Seite 16: Consignes Préalables
Pendant les travaux d'installation mécanique et électrique, aucun bijou en métal ne doit être porté ! Gardez les outils et l'environnement de travail à l'abri de l'humidité. Ne branchez les câbles et le module que sur des prises sèches. Revolt – www.re-volt.fr... -
Seite 17: Consignes Importantes Pour Le Traitement Des Déchets
Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. revolt – www.re-volt.fr... -
Seite 18: Déclaration De Conformité
Déclaration de conformité La société PEARL GmbH déclare ces produits ZX-3515 et ZX-3519 conformes aux directives actuelles suivantes du Parlement Européen : 2011/65/UE et 2015/863, relatives à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/UE, concernant la compatibilité électromagnétique, et 2014/35/UE, concernant la mise à... -
Seite 19: Description Du Produit
N'installez pas le panneau solaire dans des zones inondables. 2. Instructions de montage Vous pouvez installer vos panneaux solaires à l'endroit de votre choix, que ce soit sur la balustrade d'un balcon, sur le mur d'une maison, sur un garage ou sur un toit. revolt – www.re-volt.fr... -
Seite 20: Installation
Le panneau solaire a des trous de fixation dans le cadre pour le fixer au support. Fixez le module à l'aide de vis M8, de rondelles, de rondelles élastiques et d'écrous. Pour toutes les pièces en contact avec le cadre, il convient d'utiliser des rondelles plates en acier Revolt – www.re-volt.fr... -
Seite 21: Avec Pinces
Les bornes doivent chevaucher le cadre du module solaire d'au moins 7 mm et de 10 mm au plus. En fonction des conditions locales de vent et de neige, il peut être nécessaire d'utiliser davantage de pinces pour installer le module solaire en toute sécurité. revolt – www.re-volt.fr... -
Seite 22: Caractéristiques Techniques
1 panneau solaire 80,1 x 70 x 2,5 cm Dimensions 4 panneaux 80,1 x 70 x 10 cm (pliés) solaires 80,1 x 280 x 2,5 cm (dépliés) 1 panneau solaire 6,5 kg Poids 4 panneaux 26 kg solaires Revolt – www.re-volt.fr... - Seite 23 – www.re-volt.fr...
