revolt ZX-3190 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses mobilen flexiblen Solarpanels
zur netzunabhängigen Stromversorgung.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
Solarpanel optimal einsetzen können.
Lieferumfang
• Solarpanel mit 5 m langen Anschlusskabel (Anderson-
Stecker)
• Hohlstecker-Adapter
• Batterieklemmen-Adapter
• Adapterkabel mit offenen Kabelenden
• 2x Karabinerhaken
• Bedienungsanleitung
Optionales Zubehör
• Solar-Laderegler (z.B. ZX-3053)
• Akku (z.B. PX-4921)
Technische Daten
Max. Netzspannung (Vmp) 19 Volt DC
Max Strom (Imp) 5,2 A DC
Leerlaufspannung (Voc) 21,6 Volt DC
Kurzschlussstrom (Isc) 5,2 A DC
Leistungsaufnahme (Pmax) 80 Watt
Leistungstolerantbereich +/- 10 %
Schutzart IP65
Betriebstemperatur -20 bis +60 °C
Maße (aufgeklappt) 521 x 515 x 4 mm
Gewicht 3,5 kg
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Faltbares Solarmodul
mit Ständer, monokristallin, 80 Watt

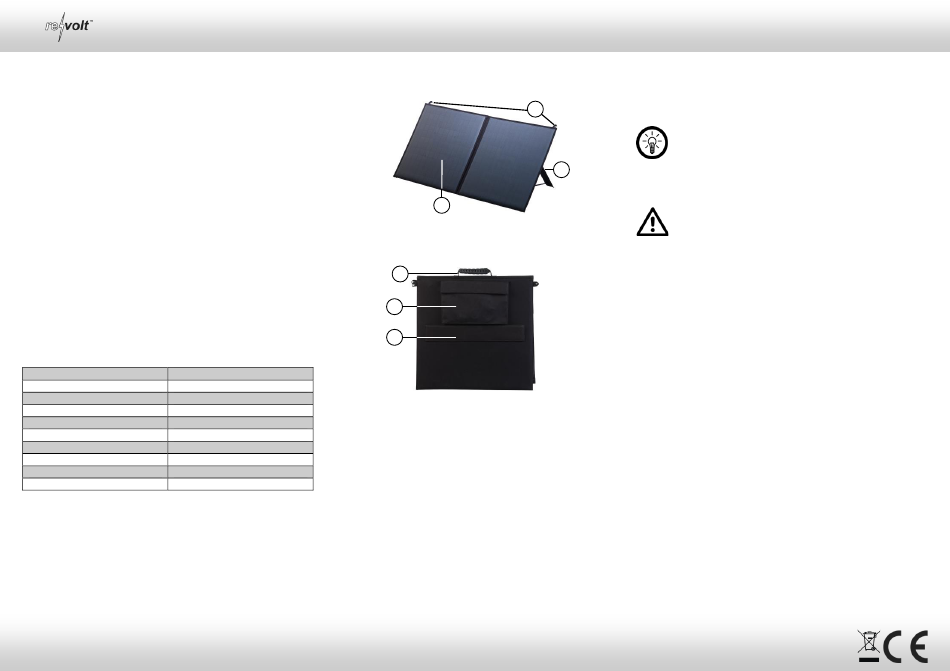

Produktdetails
Aufgeklappt
1
1. Solarzellen 3. Befestigungs-Schlaufen
2. Ständer
Zusammengeklappt
1
2
3
1. Tragegriff 3. Ein- und ausklappbarer
2. Zubehör-Tasche Ständer
Aufstellungsort
Bitte beachten Sie bei der Auswahl des Aufstellungsortes
folgende Punkte:
•
Das Solarpanel sollte möglichst lange und direkter
Sonneneinstrahlung ausgesetzt sein.
•
Die Sonnenstrahlen sollten möglichst rechtwinklig auf das
Solarpanel treffen.
•
Meiden Sie Schattenplätze und Schatten-spendende
Hindernisse, z.B. Bäume, Mauern und Wände.
•
Wählen Sie nach Möglichkeit einen höher gelegenen
Standort mit Ausrichtung nach Süden.
•
Achten Sie bei der Montage darauf, dass die örtlich gültigen
Baubestimmungen, Normen und
Unfallverhütungsvorschriften eingehalten werden.
Bedienungsanleitung – Seite 1
Verwendung
Schließen Sie das Solarpanel mithilfe eines Ladereglers an
einen Stromspeicher, z.B. 12-Volt-Batterie, oder an einen
Verbraucher an.
3
HINWEIS:
Der Laderegler kontrolliert den Stromfluss sowie
Ladevorgang und verhindert einen Stromrückfluss von
der Batterie zum Solarpanel.
2
An bewölkten Tagen wird zudem nur ein Bruchteil der
Nennleistung erreicht.
ACHTUNG!
Wenn Sie das Solarpanel am oder im Auto
verwenden, nutzen Sie es keinesfalls im
Straßenverkehr!
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können. Geben Sie sie an
Nachbenutzer weiter.
• Bitte beachten Sie beim Gebrauch die Sicherheitshinweise.
• Die Installation und Inbetriebnahme darf nur von
zugelassenen Elektrofachkräften erfolgen.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
• Alle Änderungen und Reparaturen am Produkt oder seinem
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden. Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
• Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
• Das Solarmodul darf nur entsprechend seiner Eignung
eingesetzt werden.
• Das Solarpanel darf nicht technisch verändert werden.
• Halten Sie Feuchtigkeit von Werkzeug und Arbeitsumfeld fern!
Verbinden Sie Leitungen nur mit trockenen Steckern.
• Führen Sie keine elektrisch leitenden Teile in den
Steckverbinder des Solarpanels ein.
• Technische Änderungen und Irrtümer vorbehalten.
© REV1 – 22.09.2021 – GW//RM
ZX-3190-675
