CO RAUMTRANSMITTER MIT ALARM
2

Bootloader

Dank der Bootloader-Funktionalität kann die Sensor-Firmware über die Modbus
RTU-Kommunikation aktualisiert werden. Zur Aktivierung des 'Boot-Modus'
setzen Sie eine Steckbrücke auf die Kontakte 3 und 4 des P1-Header und starten
Sie die Stromversorgung neu. Wenn "Boot Modus" aktiviert ist, kann die Firmware
aktualisiert werden über die SM Boot Applikation ( Teil von der 3SModbus Software
Suite) oder Sensistant.
Achten Sie darauf, dass die Stromversorgung während des "Bootload"-Vorgangs
nicht unterbrochen wird, da Sie sonst Gefahr laufen, ungespeicherte Daten zu
verlieren.
LED-Anzeigen und akustisches Alarmmodul:
1.
Wenn die grüne LED leuchtet, liegt der gemessene Wert (Temperatur, relative
Feuchte oder CO ) zwischen dem minimalen und maximalen Alarmbereich. In
2
diesem Fall ist der akustische Alarm AUS (Fig. 5 - 1).
2.
Wenn die gelbe LED leuchtet, befindet sich der Messwert (Temperatur, relative
Feuchte oder CO ) im Alarmbereich. In diesem Fall ist der akustische Alarm
2
eingeschaltet (Fig. 5 - 2).
3.
Wenn die rote LED aufleuchtet, befindet sich der Messwert (Temperatur, relative
Feuchte oder CO ) unter dem minimalen Messbereich oder über dem maximalen
2
Wert. In diesem Fall ist der akustische Alarm ON (EIN). Das Blinken der roten LED
zeigt an, dass die Kommunikation mit einem Sensor unterbrochen ist (Fig. 5 - 3).
Der akustische Alarmausgang kann über das Holdingregister 78 eingestellt
werden. Wenn Sie 0 in das Holdingregister 78 schreiben, wird der akustische
Alarm deaktiviert. Standardmäßig ist die akustische Alarmfunktion auf " ständig"
eingestellt. Wenn Sie in das Holding Register 78 eine 2 schreiben, wird der
akustische Alarm auf 'gepulst' umgestellt.

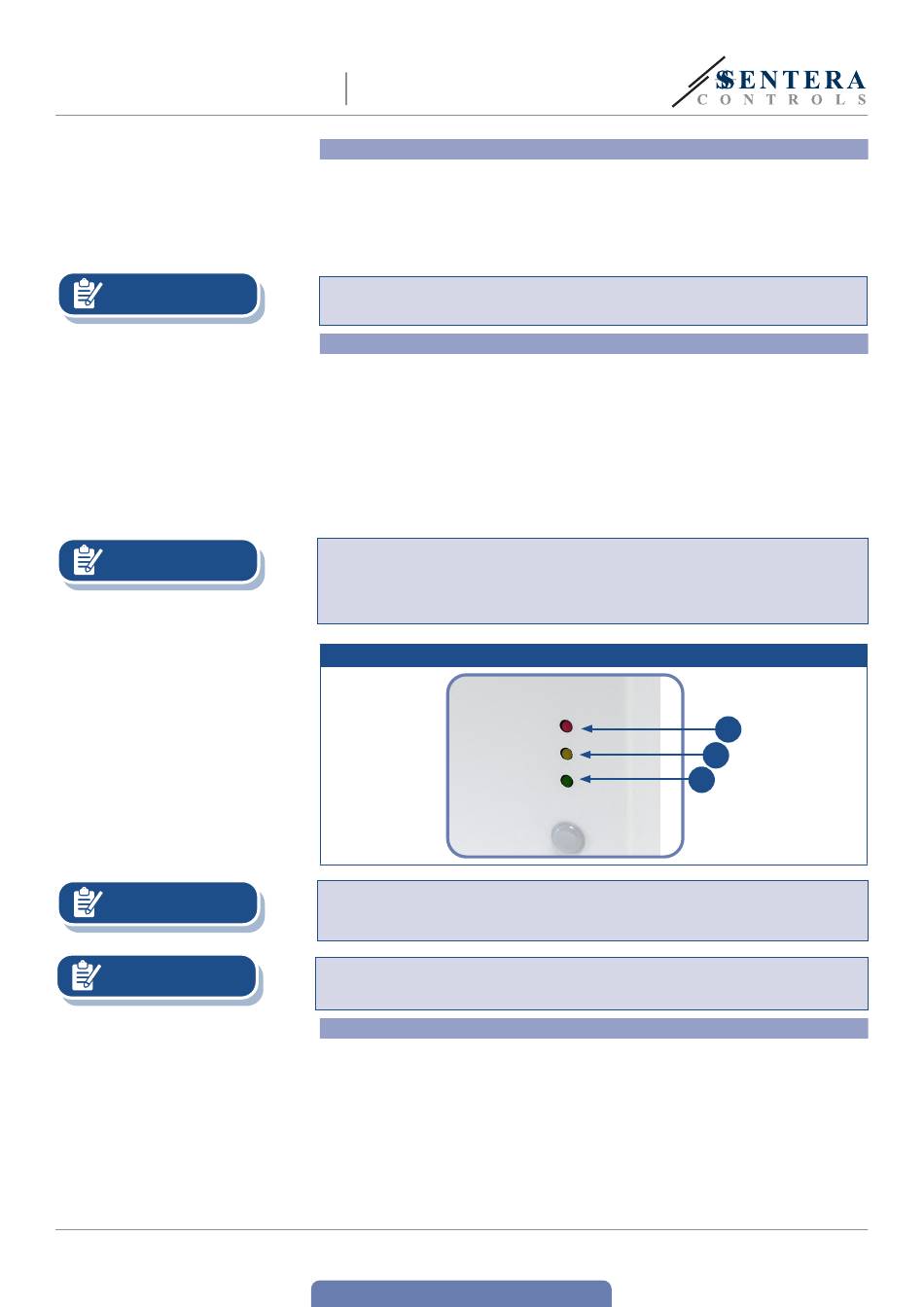

Fig. 5 LED Anzeige
Standardmäßig bezieht sich die LED-Anzeige auf die CO
relativer Feuchte oder Temperaturwerte abgeändert werden über Holding Register
79 (Siehe Tabelle Holding Register im Modbus Register Map).
Die Intensität der grünen LED kann zwischen 0 und 100 % mit einer Schrittweite
von 10 % entsprechend dem im Holdingregister 80 eingestellten Wert eingestellt
werden.
Umgebungslichtsensor
Die gemessene Lichtstärke in Luxes ist verfügbar in Input Register 41. Zusätzlich
kann eine Aktiv und Standby Stufe in Holding Register 35 und 36 definiert werden.
Input Register 42 gibt an, dass der gemessene Wert unter der Standby-Stufe liegt,
über der Aktiv-Stufe oder zwischen beiden Stufen:
■
Umgebungshelligkeit < Standby-Stufe: Das Input Register 42 gibt " Standby " an.
■
Umgebungshelligkeit > Aktiv Stufe: Das Input register 42 gibt " Active " (aktiv) an.
■
Standby-Wert < Umgebungshelligkeit < Aktiv-Stufe: Das Input Register 42 zeigt
"Low intensity" (Niedrige Intensität) an.
www.sentera.eu
zurück zum Inhaltsverzeichnis
3
2
1
-Messung. Diese kann zu
