ODMHM-R
HINWEIS
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS

GEBRAUCHSANWEISUNG

HINWEIS
MIW-ODMHM-R-DE-000 - 11 / 02 / 20
MULTIFUNKTIONALER TRANSMITTER
MIT KORROSIONSSCHUTZ
4. Schliessen Sie das Gehäuse und schrauben Sie es wieder fest. Ziehen Sie die
Kabelverschraubung an, um die IP-Einstufung des Gehäuses beizubehalten.
5. Schalten Sie die Stromversorgung ein.
6. Sie können die Werkseinstellungen anpassen über die kostenlos herunterladbare
3SModbus Software oder Sensistant (falls notwendig). Die werkseitigen
Standardeinstellungen finden Sie unter Modbus register maps.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website beigefügt
ist und die Registerliste enthält.
möglicherweise nicht mit dieser Liste kompatibel.

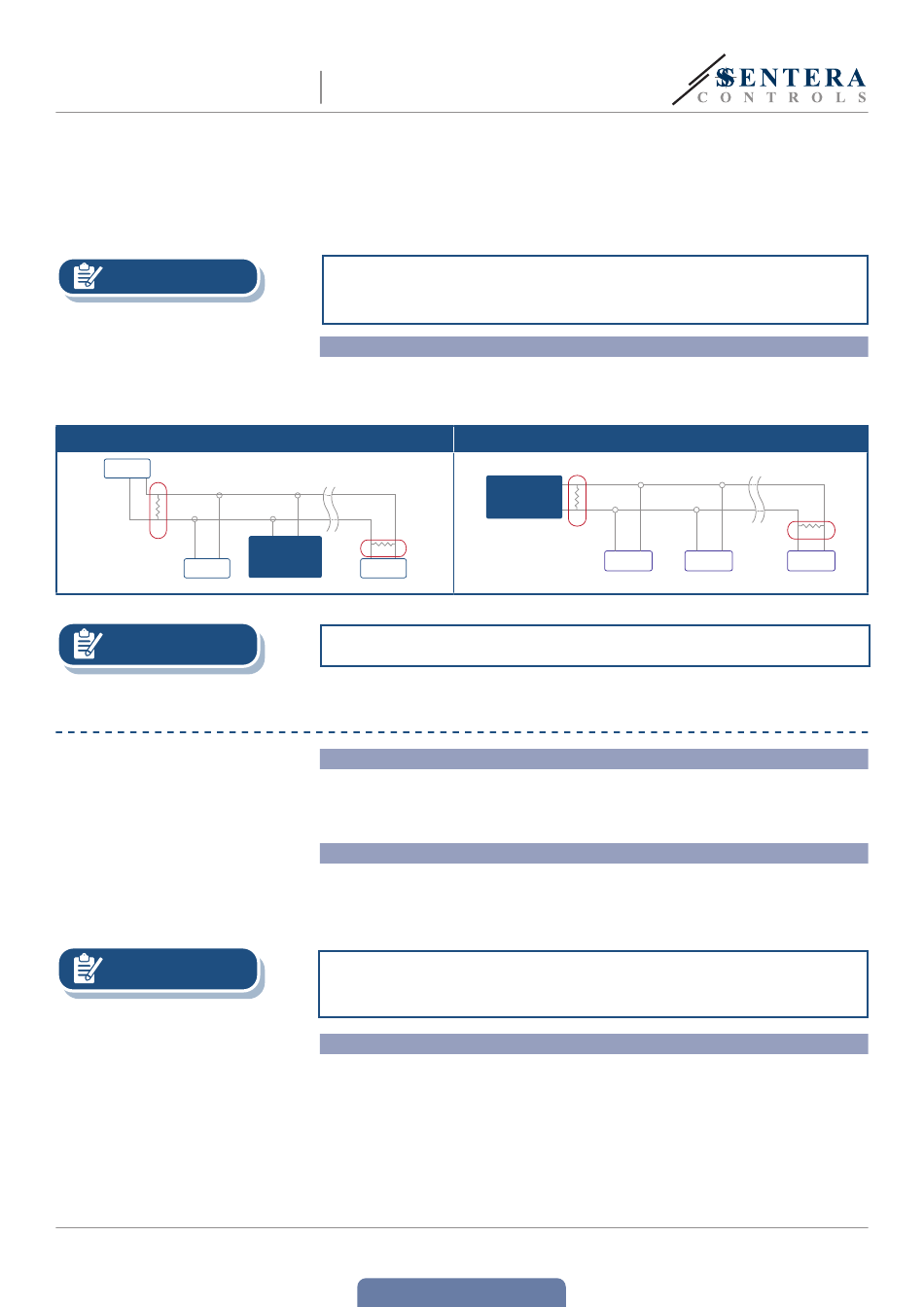

Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Kalibrierungsverfahren:
Eine Sensorkalibrierung ist nicht erforderlich.
Im unwahrscheinlichen Fall eines Ausfalls des CO
Bauteil ausgetauscht werden. Alle Sensorelemente werden in unserem Werk
kalibriert und geprüft.

Bootloader

Dank der 'bootloader' Funktionalität, kann die Firmware aktualisiert werden über
Modbus RTU Kommunikation. Mit der 3SM boot Application (Teil der 3SM center
software suite) wird der 'boot mode' automatisch aktiviert und die Firmware kann
aktualisiert werden.
Achten Sie darauf, dass die Stromversorgung während des "Bootload"-Vorgangs
nicht unterbrochen wird, da Sie sonst Gefahr laufen, ungespeicherte Daten zu
verlieren.
Umgebungslichtsensor
Die gemessene Lichtstärke in Luxes ist verfügbar in Input Register 41. Zusätzlich
kann einen Aktiv und Standby Wert in Holding Register 35 und 36 definiert werden.
Das Input-Register 42 zeigt an, ob der gemessene Wert unter dem Standby-Wert,
über dem aktiven Wert oder zwischen beiden Werten liegt:
■
Wenn die gemessene Lichtstärke unter dem Standby-Wert liegt, zeigt Input
Register 42 "Standby" an. .
■
Wenn das gemessene Umgebungslicht über dem Aktivwert liegt, zeigt Input
Register 42 'Active' (aktiv)
■
Wenn das gemessene Umgebungslicht sich zwischen der aktiv und Stand-
By Stufe befindet, zeigt Input Register 42‚ ‚low intensity' (niedrige Intensität).
www.sentera.eu
zurück zum Inhaltsverzeichnis
Produkte mit früheren Firmware-Versionen sind
Beispiel 2
Master
NBT
Slave 1
RX
ТX
NBT
Slave 2 Slave n
Sensorelements kann dieses
