DSMFX-2R

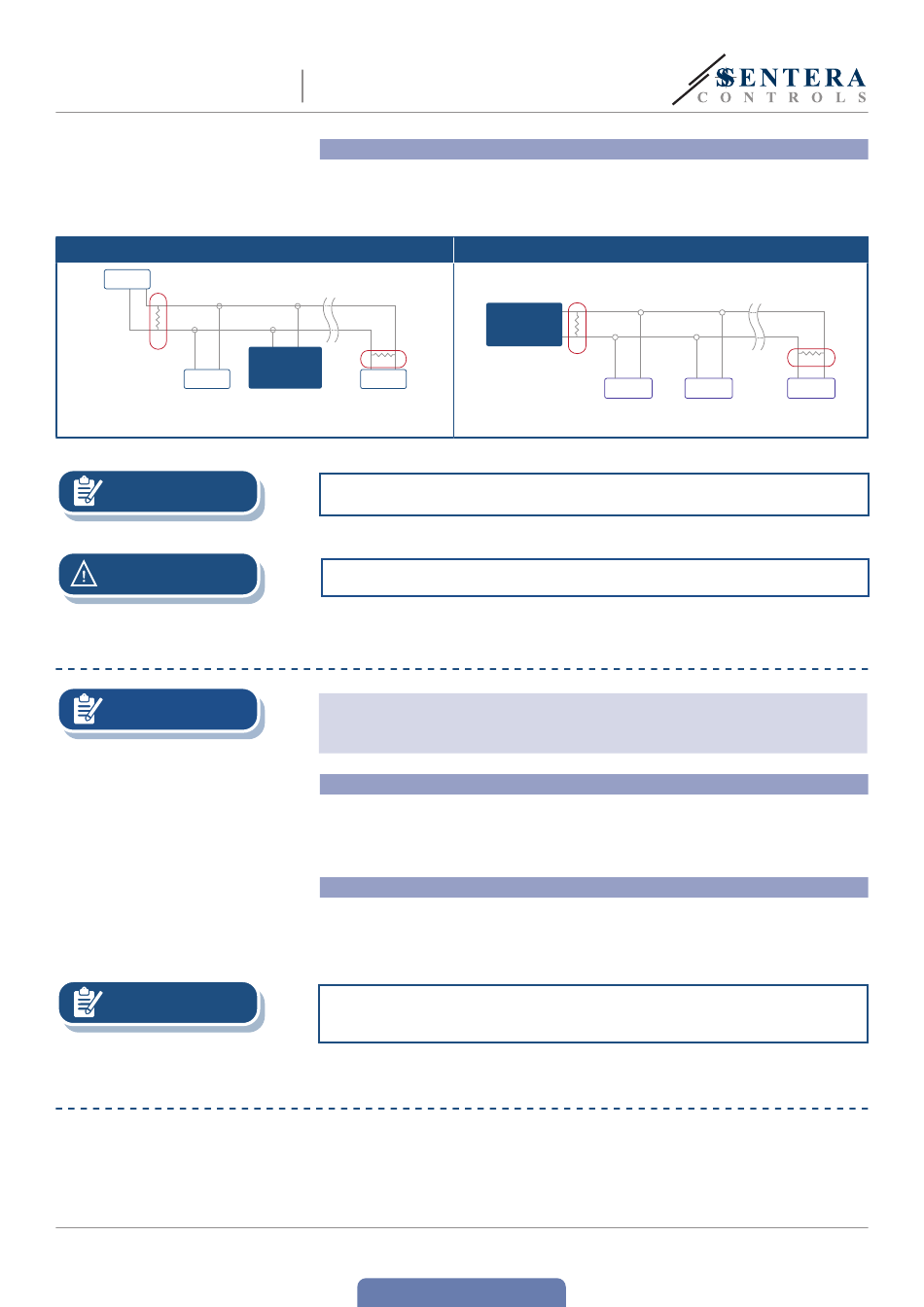

Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
ACHTUNG

BETRIEBSANLEITUNG

HINWEIS
HINWEIS
ÜBERPRÜFUNG DER INSTALLATIONSANWEISUNGEN
MIW-DSMFX-2R-DE-000 - 30 / 03 / 20
MULTIFUNKTIONALER TRANSMITTER
FÜR KANALEINBAU
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Nicht der direkten Sonneneinstrahlung aussetzen!
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält.
Kalibrierungsverfahren:
Eine Sensorkalibrierung ist nicht erforderlich.
Im unwahrscheinlichen Fall eines Ausfalls des CO
Bauteil ausgetauscht werden. Alle Sensorelemente werden in unserem Werk
kalibriert und geprüft.

Bootloader

Dank der 'bootloader' Funktionalität, kann die Firmware aktualisiert werden über
Modbus RTU Kommunikation. Mit der 3SM boot Application (Teil der 3SM center
software suite) wird der 'boot mode' automatisch aktiviert und die Firmware kann
aktualisiert werden.
Achten Sie darauf, dass die Stromversorgung während des "Bootload"-Vorgangs
nicht unterbrochen wird, da Sie sonst Gefahr laufen, ungespeicherte Daten zu
verlieren.
Falls das Gerät nicht funktioniert wie erwartet, überprüfen Sie bitte die Anschlüsse.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
RX
ТX
NBT
Slave 2 Slave n
Sensorelements kann dieses
