Sentera Controls RSMFMB-2R Montage- Und Bedienungsanleitung Seite 7

RSMFMB-2R
HINWEIS
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
GEBRAUCHSANWEISUNG
MIW-RSMFMB-2R-DE-000 - 10 / 03 / 21
CO RAUMTRANSMITTER MIT ALARM
2
5.

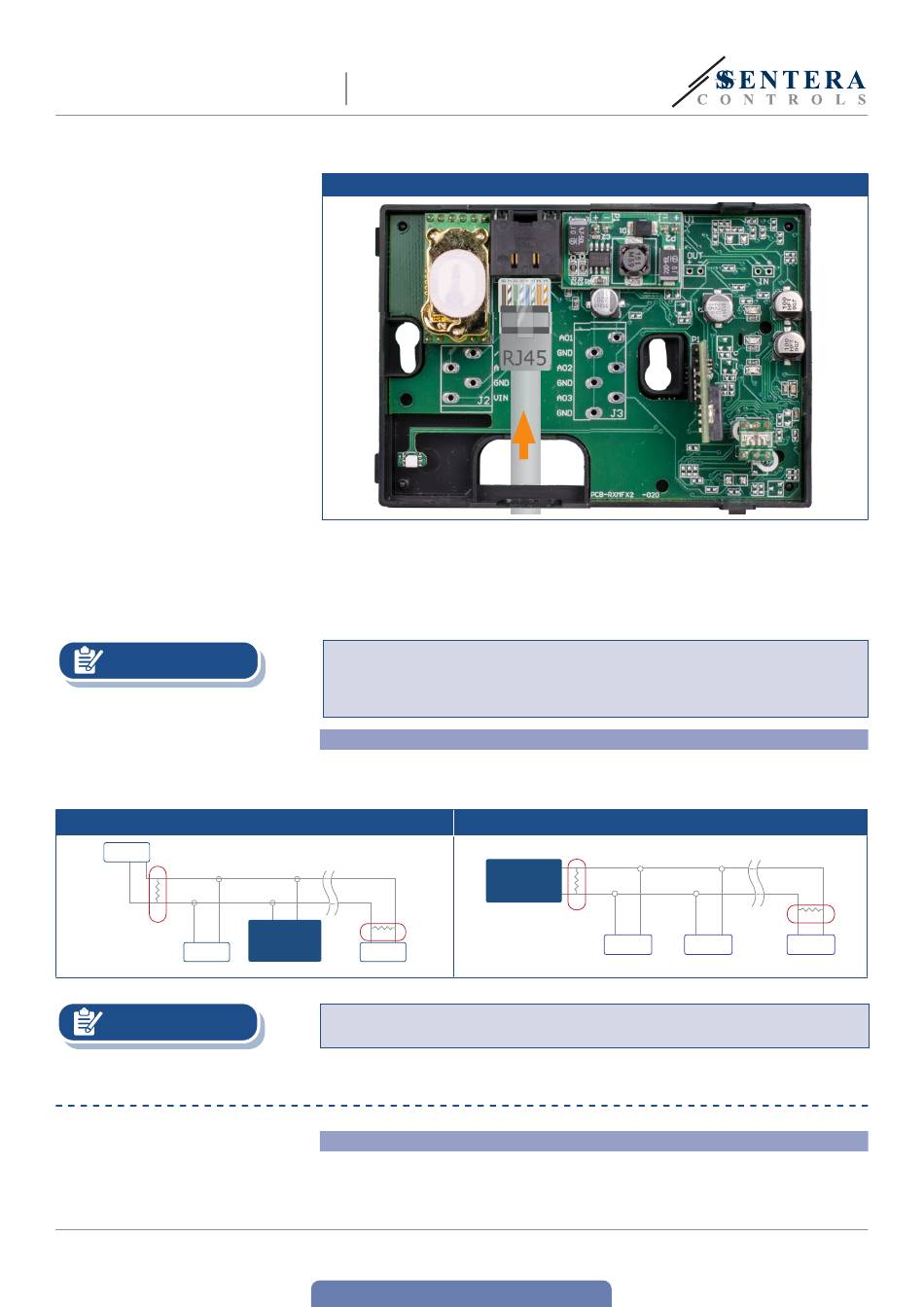

Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 4.)
Fig. 4 Anschlussbild
6.
Stellen Sie die Frontplatte zurück.
7.
Schalten Sie die Stromversorgung ein.
8.
Sie können die Werkseinstellungen anpassen über die kostenlos herunterladbare
3SModbus Software oder Sensistant (falls notwendig). Die werkseitigen
Standardeinstellungen finden Sie auf der Webseite beim Artikel unter Modbus
register map.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Webseite
beigefügt ist und die Registerliste enthält.
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
Kalibrierungsverfahren:
Eine Sensorkalibrierung ist nicht erforderlich. Alle Sensorelemente werden in
unserem Werk kalibriert und geprüft.
Im unwahrscheinlichen Fall eines Ausfalls des CO
Bauteil ausgetauscht werden.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
Produkte mit früheren Firmware-
RX
ТX
NBT
Slave 2 Slave n
Sensorelements kann dieses
2
7 - 9
