Anschluss-
Schema:
Hinweis:

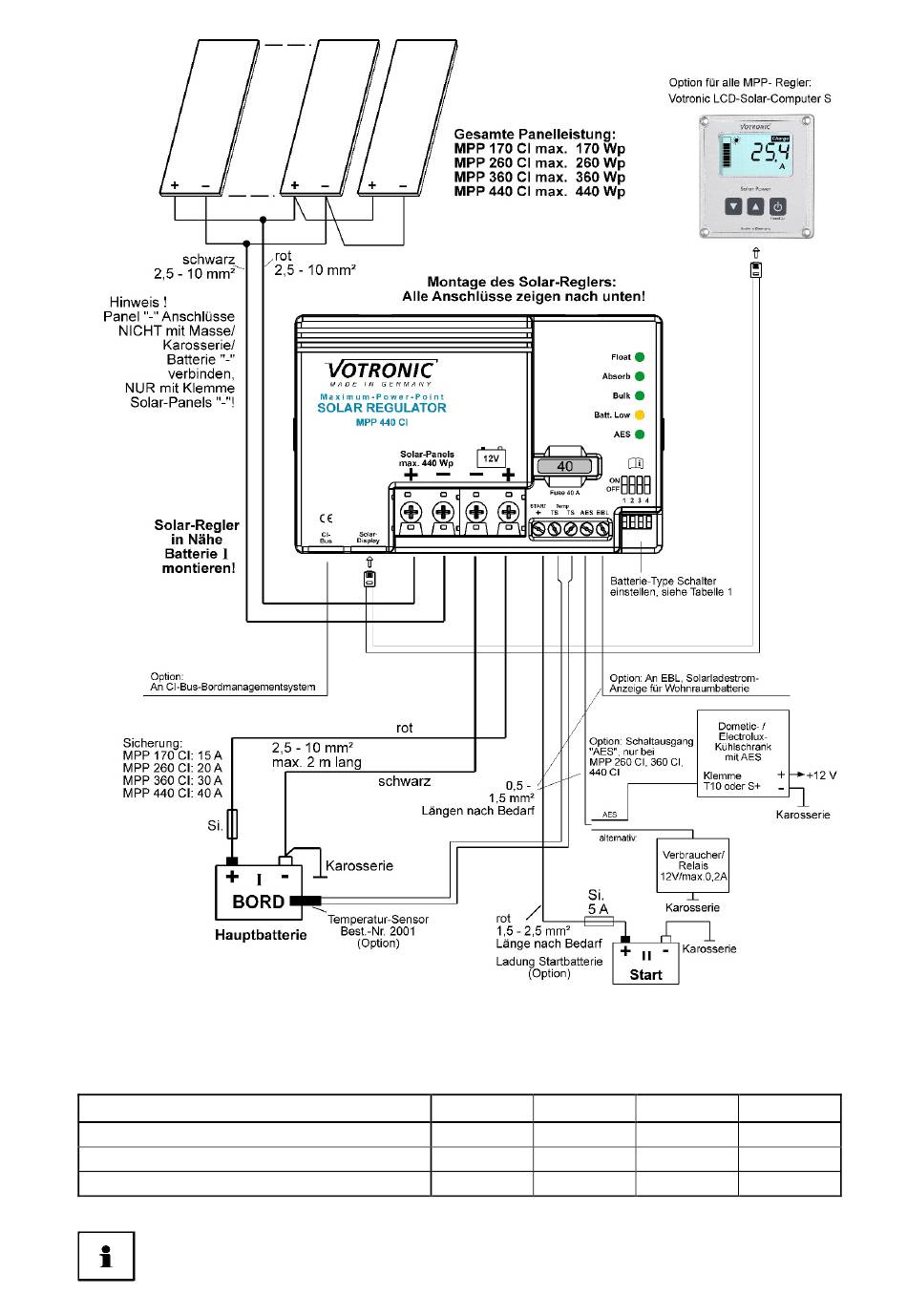

Anschlussschema zeigt die maximale Anschlussbelegung zum Betrieb aller vorhandenen Funktionen des Solar-
Reglers. Die minimale Anschlussbelegung besteht aus den Solarpaneleingängen („+" und „-") und den Anschlüssen zur
Hauptbatterie.
Sicherungen möglichst direkt nahe an den Batterien anschließen (Kabelschutz!).
Erforderliche Kabelquerschnitte, Hinweise
+/- Panel-Leitungen, Länge nach Bedarf:
+/- Batterie I-Leitungen, max. 2m lang:
Gerätesicherung u. Sicherung nahe Batterie I
Trennrelais:
Das in vielen Fahrzeugen vorhandene Trennrelais (es verbindet zur Ladung durch die Lichtmaschine die
Aufbaubatterie bei laufendem Fahrzeugmotor mit der Starter-Batterie; im Anschlussplan nicht
eingezeichnet) kann selbstverständlich weiterverwendet werden.
- 3 -
MPP 170 CI
MPP 260 CI
2,5-4 mm
2
4-6 mm
2
2
2
2,5-4 mm
4-6 mm
15 A
20 A
MPP 360 CI
MPP 440 CI
6-10 mm
2
6-10 mm
2
2
2
6-10 mm
6-10 mm
30 A
40 A
