SPS
DIFFERENZDRUCKTRANSMITTER

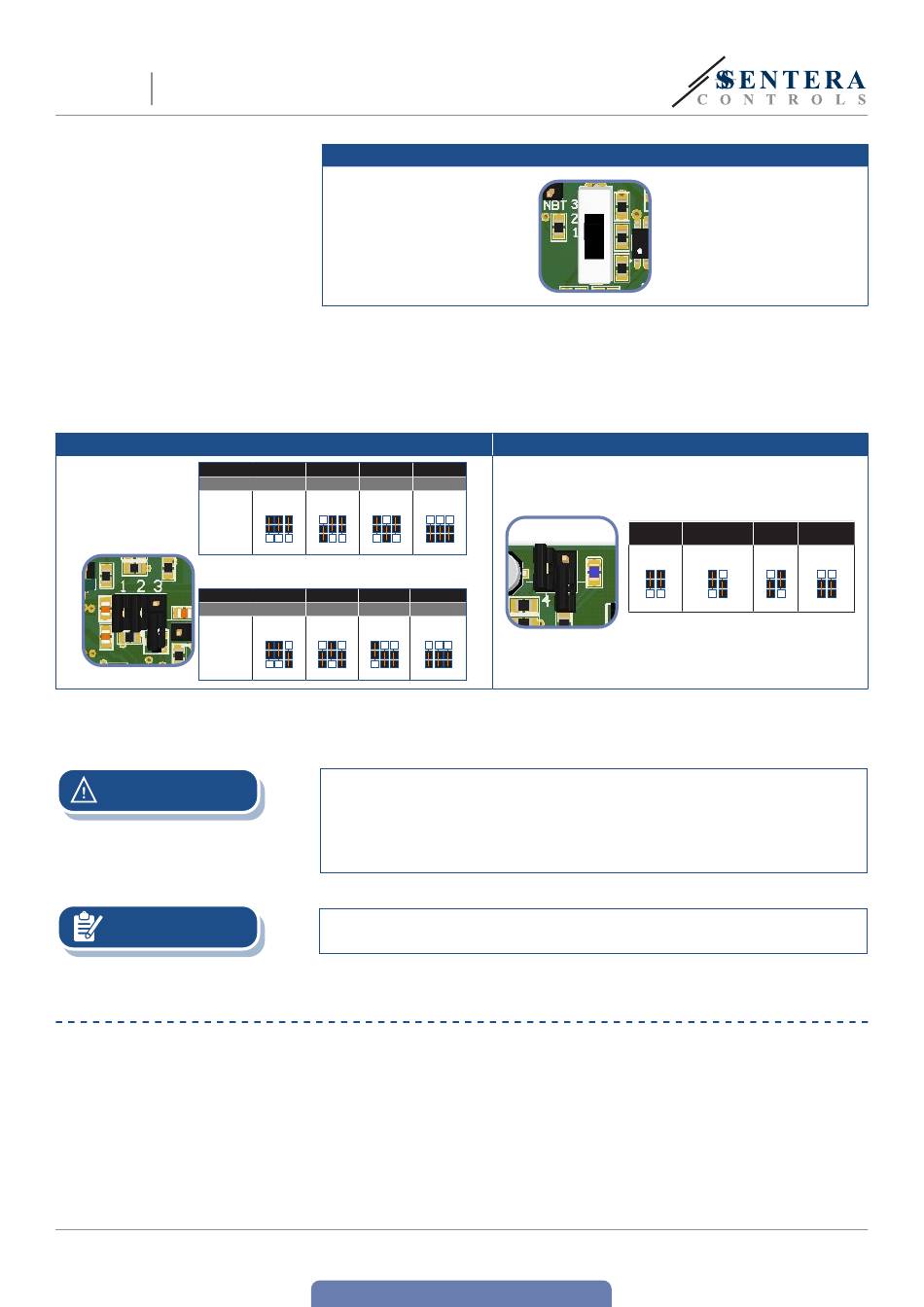

Fig. 6 Steckbrücke Auswahl Sensorbereich
SPS-X-2K0
SPS-X-6K0
SPS-X-2K0
SPS-X-6K0
ACHTUNG
HINWEIS
ÜBERPRÜFUNG DER INSTALLATIONSANWEISUNGEN
MIW-SPS-DE-001 - 02 / 08 / 21
Fig. 5 Wahlschalter Analogausgang
5.2
Um den Sensorbereich zu wählen, verwenden Sie die mit 1, 2 und 3 gekenn
zeichneten Jumper. (Siehe Fig. 6 Steckbrücke Auswahl Sensorbereich und
die beiliegenden Informationen).
5.3
Wählen Sie die gewünschte Reaktionszeit mit den entsprechenden
Steckbrücken (siehe Fig. 7 Steckbrücke Auswahl Reaktionszeit). Benutzen
Sie die beiliegenden Informationen.
0—100 Pa 0—250 Pa 0—500 Pa 0—750 Pa
0—1.000 Pa 0—1.500 Pa 0—2.000 Pa 0—2.500 Pa
1 2 3 1 2 3 1 2 3 1 2 3
on on on off on on on off on off off off
0—1.000 Pa 0—2.000 Pa -50—50 Pa -100—100 Pa
0—3.000 Pa 0—4.000 Pa 0—5.000 Pa 0—6.000 Pa
1 2 3 1 2 3 1 2 3 1 2 3
on on off off on off on off off off off off
6.
Schließen Sie das Gehäuse und befestigen Sie die Abdeckung.
7.
Verbinden Sie die Stutzen mit dem Schlauch.
8.
Schalten Sie die Stromversorgung ein.
Wenn ein G-Typ-Artikel dieselbe Wechselstromversorgungsquelle (Transformator)
verwendet wie ein F-Typ-Artikel, kann ein KURZSCHLUSS entstehen, wenn
die Versorgungsspannung und die analogen Signalanschlussklemmen an
dieselbe gemeinsame Masse angeschlossen sind! Schließen Sie in diesem Fall
unterschiedliche Artikeltypen immer an getrennte AC-Transformatoren an oder
verwenden Sie die gleiche Artikelversion.
Für Sensorkalibrierung und Modbus-Register Reset Prozedure beziehen Sie sich
auf dem Abschnitt „Gebrauchsanweisung".
Wenn Sie das Gerät einschalten, sollte die grüne LED (Fig. 8 Power-Anzeige) konstant
grün leuchten. Wenn dies der Fall ist, ist Ihr Gerät eingeschaltet. Ist dies nicht der
Fall, überprüfen Sie die Anschlüsse noch einmal.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Fig. 7 Steckbrücke Auswahl Reaktionszeit
0,5 s
4 5
on on
1 s 2 s 5 s
( Voreingestellt)
4 5 4 5 4 5
on off off on off off
7 - 12
