SPS
DIFFERENZDRUCKTRANSMITTER
Beispiel 1
Slave 1
NBT
Master
Slave 2
ACHTUNG
MIW-SPS-DE-001 - 02 / 08 / 21

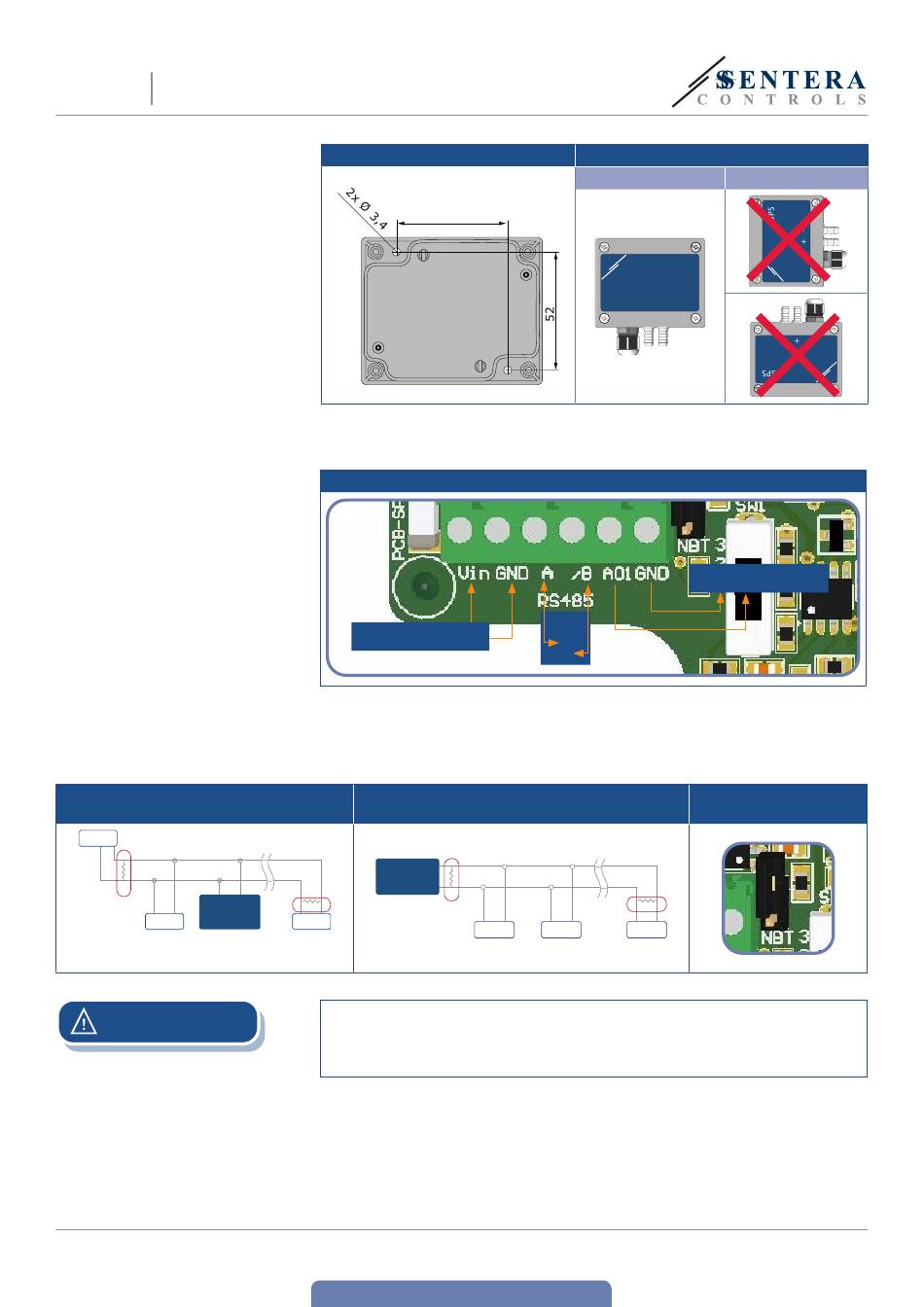

Fig. 1 Einbaumaße
49
3.
Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 3) mit Hilfe der
Informationen aus dem Abschnitt "Verkabelung und Anschlüsse".
Fig. 3 Verkabelung und Anschlüsse
Versorgugsspannung
13—26 VAC / 18—34 VDC
4.
Prüfen Sie, ob Ihr Gerät das Netzwerk startet oder beendet (siehe Beispiel 1
und Beispiel 2). Wenn dies der Fall ist, setzen Sie den NBT-Jumper auf die Pins.
Ansonsten lassen Sie es offen. Siehe Fig. 4 Netzwerk Bus Widerstand Jumper.
Beispiel 2
RX
Master
ТX
NBT
NBT
Slave n
Wenn ein AC–Netzteil mit einer der Einheiten in einem Modbus-Netzwerk verwendet
wert, darf man auf die GND klemme keine anderen Geräten im Netzwerk oder der
USB-CNVT-RS485-Converter anschliessen. Dieses kann zu dauerhaften Schäden
an den Kommunikationshalbleitern und / oder des Computer führen!
5.
Ändern Sie die Werkseinstellungen zu den gewünschten Einstellungen:
5.1
Um den analogen Ausgangsmodus auszuwählen, verwenden Sie den
Schalter SW1. (Siehe Fig. 5 Wahlschalter für Analogausgang)
Wählen Sie Schalterstellung 1 für den 0-10 VDC Modus des
►
Analogausgangs.
► Wählen Sie Schalterstellung 2 für den 0-20 mA Modus des
Analogausgangs.
Wählen Sie Schalterstellung 3 für PWM (offener Kollektor).
►
www.sentera.eu
zurück zum Inhaltsverzeichnis
Fig. 2 Einbaulage
Korrekt
+ _
Modbus
RTU
A
/B
RX
ТX
NBT
Slave 1 Slave 2 Slave n
Falsch
SPS
Analogausgang
0—10 VDC / 0—20 mA / PWM
Fig. 4 Netzwerk Bus
Widerstand Jumper
6 - 12
