SPS
DIFFERENZDRUCKTRANSMITTER

NORMEN

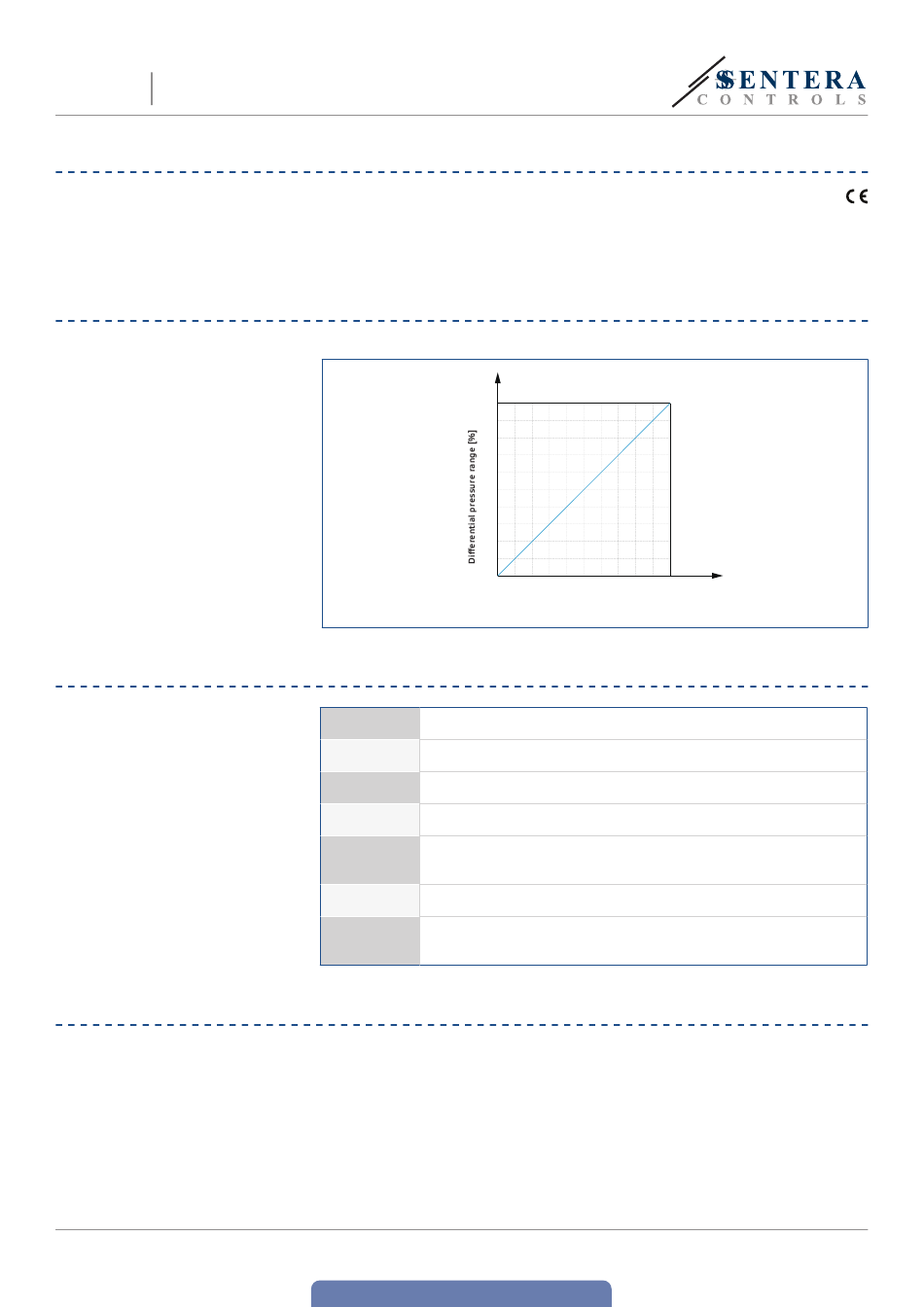

FUNKTIONSDIAGRAMM

VERKABELUNG UND ANSCHLÜSSE

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

MIW-SPS-DE-001 - 02 / 08 / 21
■
Niederspannungsrichtlinie 2014/35/EC
■
EMV Richtlinie 2014/30/EC
■
WEEE Richtlinie 2012/19/EC
■
RoHs Richtlinie 2011/65/EU
Pa
100
90
80
70
60
50
40
30
20
10
0 10 20 30 40 50 60 70 80 90 100
Vin Positive Gleichspannung / AC ~
GND Masse / AC ~
A Modbus RTU (RS485) Signal A
/B Modbus RTU (RS485) Signal /B
Analoger (0—10 VDC / 0—20 mA) oder PWM (offener Kollektor)
Ao1
Ausgang
GND Masse
Kabelquerschnitt: max. 1,5 mm
Anschlüsse
Kabelverschraubung Klemmbereich: 3—6 mm
Bevor Sie mit der Montage des SPS-Differenzdrucktransmitters anfangen,, lesen
Sie sorgfältig die "Sicherheits- und Vorsichtsmaßnahmen". Wählen Sie eine glatte
Oberfläche als Montageort (Wand, Panel usw.).
Gehen Sie wie folgt vor:
1.
Lösen Sie die vier Schrauben der Frontabdeckung und öffnen Sie diese.
2.
Befestigen Sie das Gehäuse mit geeigneten Befestigungselementen an der Wand
/ Platte. Achten Sie auf die richtige Einbaulage und die Einbaumaße des Geräts.
(Siehe Fig. 1 Einbaumaße und Fig. 2Einbaulage.)
www.sentera.eu
zurück zum Inhaltsverzeichnis
VDC
mA
Output [%]
PWM
2
5 - 12
