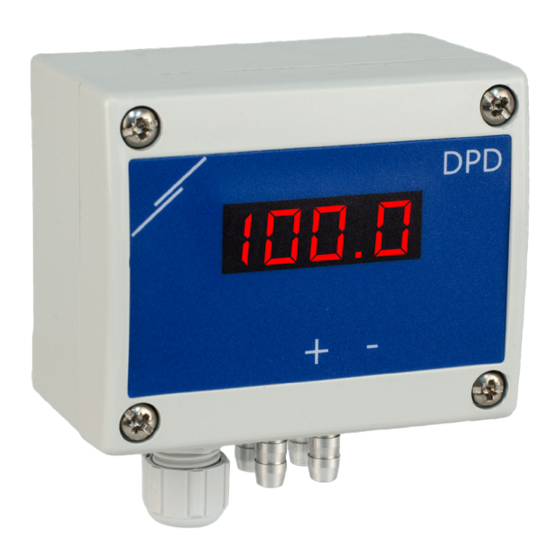

Sentera Controls DPD Serie Montage- Und Bedienungsanleitung
Doppelter differenzdrucktransmitter mit display
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Sentera Controls DPD Serie
Inhaltszusammenfassung für Sentera Controls DPD Serie
- Seite 1 DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY Inhaltsverzeichnis SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN PRODUKTBESCHREIBUNG ARTIKELCODES VERWENDUNGSBEREICH TECHNISCHE DATEN NORMEN FUNKTIONSDIAGRAMM VERKABELUNG UND ANSCHLÜSSE MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN BETRIEBSANLEITUNG ÜBERPRÜFUNG DER INSTALLATION TRANSPORT UND LAGERUNG GEWÄHRLEISTUNG UND EINSCHRÄNKUNGEN WARTUNG MIW-DPD-X-DE-000 - 13 / 05 / 20 2 - 13 www.sentera.eu... -
Seite 3: Sicherheitshinweise Und Vorsichtsmassnahmen
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN Lesen Sie alle Informationen, das Datenblatt, die Modbus-Register maps, die Montage- und Bedienungsanleitung und lesen Sie den Schaltplan, bevor Sie mit dem Produkt arbeiten. Für Ihre persönliche und für die Gerätesicherheit und für die optimale Leistung des Produkts, stellen Sie sicher, dass Sie den Inhalt vor der Installation, Verwendung oder Wartung dieses Produktes vollständig verstehen. -
Seite 4: Produktbeschreibung
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY PRODUKTBESCHREIBUNG Produktreihe sind kompakte, hochauflösende Doppel- Differenzdrucktransmitter, die mit zwei volldigitalen Druckmessumformern ausgestattet sind, die für eine breite Palette von Anwendungen ausgelegt sind. Die Anzeige der Luftgeschwindigkeit ist durch Anschluss eines externen Pitot- Schlauchanschlusssets möglich. Alle Parameter sind erreichbar über Modbus RTU (3S Modbus Software oder Sensistant). -
Seite 5: Normen
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY ■ Wählbare interne Spannungsquelle für PWM Ausgang: 3,3 oder 12 VDC ■ Differenzdruck, Luftvolumen oder Luftgeschwindigkeitsanzeige über Modbus ■ Wählbare minimale und maximale Betriebsbereiche ■ Modbus Register Reset Funktion (zu Werkseinstellungen) ■ Modbus RTU (RS485) Kommunikation ■... -
Seite 6: Verkabelung Und Anschlüsse
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY VERKABELUNG UND ANSCHLÜSSE Artikeltyp DPD-F DPD-G 18—34 VDC 18—34 VDC 13—26 VAC Masse Gemeinsame Masse AC ~ Masse / AC ~ Modbus RTU (RS485), Signal A Modbus RTU (RS485), Signal /B Analogausgang / modulierender Ausgang 1 (0—10 VDC / 0—20 mA / PWM) Masse AO1 Gemeinsame Masse... -
Seite 7: Zur Messung Des Volumenstroms Verwenden Sie Das Pitotrohr-Anschlussset
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY Fig. 1 Einbaumaße Fig. 2 Einbaulage Korrekt Falsch Schieben Sie das Kabel durch die Kabelverschraubung. Schliessen Sie alles an wie gezeigt in Fig. 3 Verdrahtung und Anschlüsse. Bitte berücksichtigen Sie die Informationen im Abschnitt "Verkabelung und Anschlüsse“. - Seite 8 DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY Fall muss der K-Faktor des Ventilators 0 sein. Fig. 4 Anschluss mit Zubehör Anwendungsbeispiel 1: Messung von Differenzdruck [Pa] Anwendungsbeispiel 2: Messung von Volumenstrom [m³/h] oder Luftvolumenstrom [m³/h] mit PSET-PVC oder Luftgeschwindigkeit [m/s] mit PSET-PT Sensormodul 1 Sensormodul 2 Verbinden Sie die Düsen mit dem Schlauch.
-
Seite 9: Es Gibt Zwei Optionen Um Mit Dem Kalibrierungsprozess Anzufangen
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY zugeordnet sind, werden externe Pull-Up-Widerstände verwendet. Fig. 6 PWM (offener Kollektor) Anschlussbeispiel Externer Pull-up- Widerstand 50—100 kΩ Externe Spannungsquelle PWM GND (5—30 VDC) Optionale Einstellungen Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten auf dem Modbus RTU Netzwerk aktiviert werden. - Seite 10 DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY erscheint auf dem Display C 1 - C (Fig. 7 a). Nachdem die Kalibrierung abgeschlossen ist, blinkt die blaue LED3 nochmals zweimal, um anzuzeigen, dass der Kalibriervorgang beendet ist. Sensormodul 2: Trennen Sie die Stutzen und achten Sie darauf, dass sie nicht verstopft sind. Es gibt zwei Optionen um mit dem Kalibrierungsprozess anzufangen: ■...
- Seite 11 DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY und 81 (Betriebsmodus Sensor 2). Siehe den Tabelle unten. Anzeige des Messwerts aktiviert Wert von Holding register 61 / 81: Display Modus: Differenzdruck Volumenstrom Luftgeschwindigkeit Фи Differenzdruck Display Modus: (Siehe Fig. 9): Das LED Display zeigt den Differenzdruck mit einer Resolution von 1 Pa. Ein Beispiel der Anzeige von z.B.
- Seite 12 DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY Display-Anzeigen Die folgende Tabelle zeigt die Displayanzeigen je nach gemessenem Parameter: Tabelle 1 Display-Anzeigen Parameter Differenzdruck Volumenstrom Luftgeschwindigkeit Sensor 1 Unter dem Mindestbereich Sensor 2 Sensor 1 Über dem Maximalbereich Sensor 2 Sensor 1 Innerhalb des Bereichs Sensor 2 Das Display ändert seine Anzeige wie folgt: Anzeige von Kanal 1 (3 Sekunden)
-
Seite 13: Überprüfung Der Installation
DOPPELTER DIFFERENZDRUCKTRANSMITTER MIT DISPLAY ÜBERPRÜFUNG DER INSTALLATION Nach dem Einschalten der Stromversorgung muss die grüne ON/OFF-LED auf der Leiterplatte dauerhaft leuchten, um anzuzeigen, dass das Gerät mit Strom versorgt wird (Fig. 12 Betriebsanzeige). Wenn die LED OFF(AUS) ist, überprüfen Sie die Anschlüsse.
